应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 化学化工区 » 高分子 » 成型加工 » 水凝胶力学测试
111/2返回列表12下一页
查看: 3349  |  回复: 10
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

晴天sky

新虫 (小有名气)

[求助] 水凝胶力学测试 已有1人参与

水凝胶力学测试中，用电子万能试验机，拉伸时的样条规格是多少？压缩时的样品形状规格是多少？压缩位移多大呢？谢谢各位！
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-03-18 15:37:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

孑然临风

木虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
晴天sky: 金币+10, ★★★很有帮助 2015-06-12 17:02:15
拉升实验一般按橡胶的样条做，但是就水凝胶的拉伸，有一整块直接拉，如哈佛的Highly stretchable and tough hydrogels；
    有圆柱体Fracture of the Physically Cross-Linked First Network inHybrid Double Network Hydrogels；
    当然最值得借鉴的是龚建平的，标准橡胶样条Characterization of Internal Fracture Process of Double Network Hydrogels under Uniaxial Elongation。
    水凝胶现在的很多标准都是用橡胶的，并未形成统一，你随意，主要数据要好啊。
    压缩用圆柱体，一般只用计算弹性模量E。我只压到形变10%计算E。并没有多少参考文献贴上压缩图的。
赞一下(3人) 回复此楼
宠辱不惊，看庭前花开花落；去留无意，望天外云卷云舒
4楼2015-06-12 11:13:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

孑然临风

木虫 (小有名气)
引用回帖:
5楼: Originally posted by 晴天sky at 2015-06-12 17:01:54
橡胶哑铃状的模具怎么控制倒入的反应液体量呢？模具是钢的，各种问题，生锈，底部铺上一层薄膜，结果反应液在上面固化速度就变得非常非常慢，买了脱模剂和防锈剂准备试试的。...

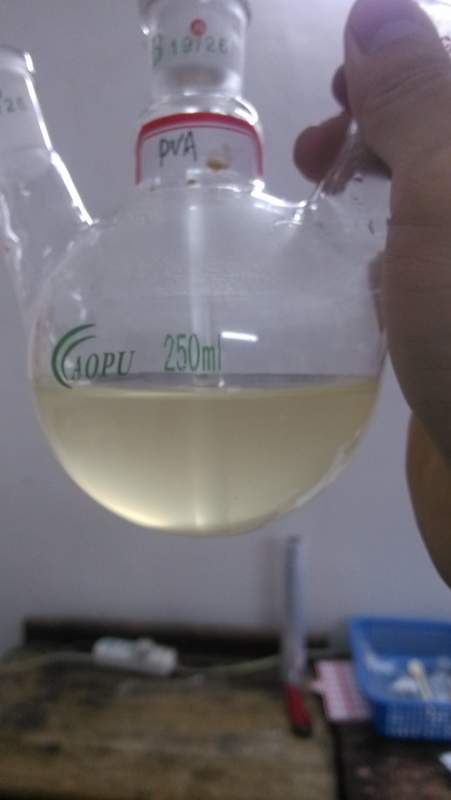

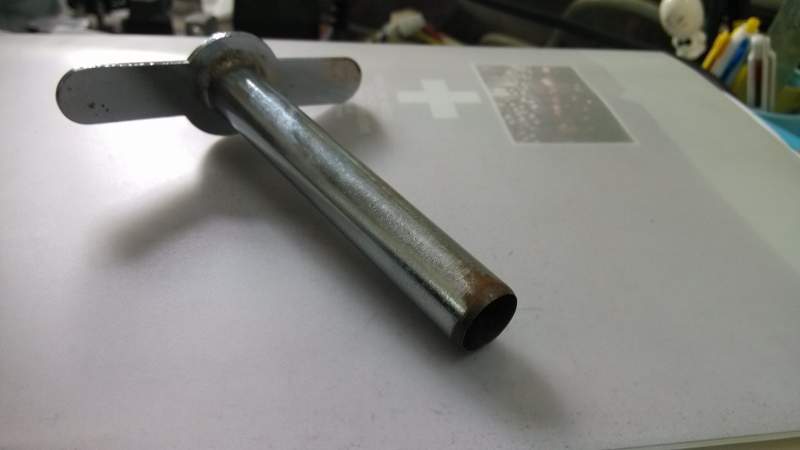

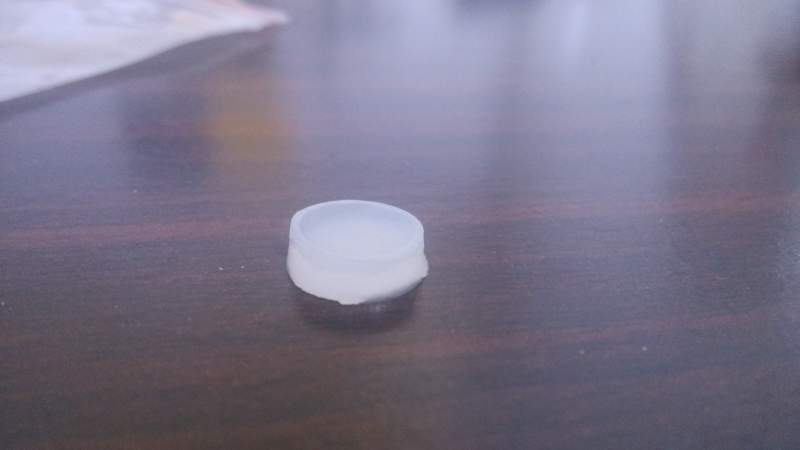

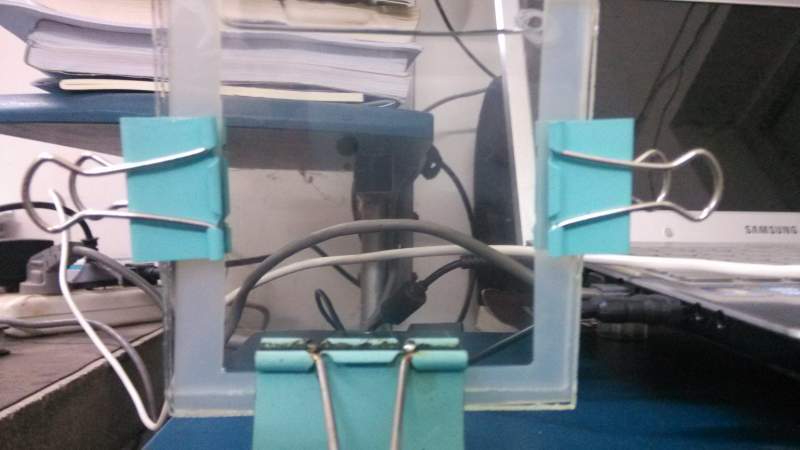

首先配成溶液，图2，倒入磨具，图4，两块玻璃之间有一个3mm厚的硅胶。然后让它交联形成凝胶，取出。这时得到完整一整块凝胶，使用磨具，图4，压下去得到压缩样，图1。
    得到一整块凝胶用橡胶哑铃状的模具！样刀！压下去得到哑铃型样条。厚度3mm最好，我们认为凝胶是橡胶，拉伸厚度3mm左右。
水凝胶力学测试


水凝胶力学测试-1


水凝胶力学测试-2


水凝胶力学测试-3
赞一下(2人) 回复此楼

» 本帖已获得的红花（最新10朵）

数袋小考拉
宠辱不惊，看庭前花开花落；去留无意，望天外云卷云舒
6楼2015-06-12 17:54:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

数袋小考拉

新虫 (初入文坛)
送红花一朵
引用回帖:
6楼: Originally posted by 孑然临风 at 2015-06-12 17:54:57
首先配成溶液，图2，倒入磨具，图4，两块玻璃之间有一个3mm厚的硅胶。然后让它交联形成凝胶，取出。这时得到完整一整块凝胶，使用磨具，图4，压下去得到压缩样，图1。
    得到一整块凝胶用橡胶哑铃状的模具！样刀 ...

厚度3mm，用夹具夹的时候，形变很严重啊。你们的夹具是什么样的啊？

发自小木虫Android客户端
赞一下(1人) 回复此楼
10楼2017-02-28 10:59:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

李现艳

金虫 (小有名气)
你现在找到压缩样品的规格了吗。同求！
赞一下 回复此楼
边走边想更好
2楼2015-04-30 10:55:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

晴天sky

新虫 (小有名气)
引用回帖:
2楼: Originally posted by 李现艳 at 2015-04-30 10:55:20
你现在找到压缩样品的规格了吗。同求！

我就找的橡胶的拉伸和压缩国标。但是还没开始做
赞一下 回复此楼
3楼2015-05-08 10:58:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

晴天sky

新虫 (小有名气)
引用回帖:
4楼: Originally posted by 孑然临风 at 2015-06-12 11:13:05
拉升实验一般按橡胶的样条做，但是就水凝胶的拉伸，有一整块直接拉，如哈佛的Highly stretchable and tough hydrogels；
    有圆柱体Fracture of the Physically Cross-Linked First Network inHybrid Double Net ...

橡胶哑铃状的模具怎么控制倒入的反应液体量呢？模具是钢的，各种问题，生锈，底部铺上一层薄膜，结果反应液在上面固化速度就变得非常非常慢，买了脱模剂和防锈剂准备试试的。
赞一下 回复此楼
5楼2015-06-12 17:01:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

8411040

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by 孑然临风 at 2015-06-12 11:13:05
拉升实验一般按橡胶的样条做，但是就水凝胶的拉伸，有一整块直接拉，如哈佛的Highly stretchable and tough hydrogels；
    有圆柱体Fracture of the Physically Cross-Linked First Network inHybrid Double Net ...

能够给个电话么？一起探讨一下水凝胶成型研究。
赞一下 回复此楼
7楼2017-02-06 20:40:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tiedexin

铜虫 (著名写手)
引用回帖:
4楼: Originally posted by 孑然临风 at 2015-06-12 11:13:05
拉升实验一般按橡胶的样条做，但是就水凝胶的拉伸，有一整块直接拉，如哈佛的Highly stretchable and tough hydrogels；
    有圆柱体Fracture of the Physically Cross-Linked First Network inHybrid Double Net ...

好详细，好人

发自小木虫IOS客户端
回复此楼
8楼2017-02-07 00:10:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tiedexin

铜虫 (著名写手)
引用回帖:
6楼: Originally posted by 孑然临风 at 2015-06-12 17:54:57
首先配成溶液，图2，倒入磨具，图4，两块玻璃之间有一个3mm厚的硅胶。然后让它交联形成凝胶，取出。这时得到完整一整块凝胶，使用磨具，图4，压下去得到压缩样，图1。
    得到一整块凝胶用橡胶哑铃状的模具！样刀 ...

赞一个

发自小木虫IOS客户端
回复此楼
9楼2017-02-07 00:12:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 晴天sky 的主题更新
111/2返回列表12下一页
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 一志愿山大07化学 332分 四六级已过 本科山东双非 求调剂！ +3 不想理你 2026-03-16 3/150 2026-03-21 03:59 by JourneyLucky
[考研] 310求调剂 +3 baibai1314 2026-03-16 3/150 2026-03-21 03:56 by JourneyLucky
[考研] 22408 344分 求调剂 一志愿 华电计算机技术 +4 solanXXX 2026-03-20 4/200 2026-03-20 23:49 by alg094825
[考研] 一志愿南京理工大学085701资源与环境302分求调剂 +4 葵梓卫队 2026-03-18 6/300 2026-03-20 23:02 by JourneyLucky
[考研] 一志愿 西北大学 ，070300化学学硕，总分287，双非一本，求调剂。 +4 晨昏线与星海 2026-03-19 4/200 2026-03-20 22:15 by JourneyLucky
[考研] 329求调剂 +9 想上学吖吖 2026-03-19 9/450 2026-03-20 22:01 by luoyongfeng
[考研] A区线材料学调剂 +5 周周无极 2026-03-20 5/250 2026-03-20 21:33 by laoshidan
[考研] 353求调剂 +3 拉钩不许变 2026-03-20 3/150 2026-03-20 19:56 by JourneyLucky
[考研] 319求调剂 +3 小力气珂珂 2026-03-20 3/150 2026-03-20 19:47 by JourneyLucky
[考研] 一志愿吉林大学材料学硕321求调剂 +11 Ymlll 2026-03-18 15/750 2026-03-20 19:40 by 丁丁*
[考博] 招收博士1-2人 +3 QGZDSYS 2026-03-18 3/150 2026-03-20 11:58 by 呱呱呱呱叫
[考研] 085601材料工程专硕求调剂 +10 慕寒mio 2026-03-16 10/500 2026-03-19 15:26 by 丁丁*
[考研] 311求调剂 +11 冬十三 2026-03-15 12/600 2026-03-18 14:36 by 星空星月
[考研] 308求调剂 +4 是Lupa啊 2026-03-16 4/200 2026-03-17 17:12 by ruiyingmiao
[考研] 275求调剂 +4 太阳花天天开心 2026-03-16 4/200 2026-03-17 10:53 by 功夫疯狂
[考研] 302求调剂 +4 小贾同学123 2026-03-15 8/400 2026-03-17 10:33 by 小贾同学123
[考研] 304求调剂 +5 素年祭语 2026-03-15 5/250 2026-03-16 17:00 by 我的船我的海
[考研] 一志愿211 0703方向310分求调剂 +3 努力奋斗112 2026-03-15 3/150 2026-03-16 16:44 by houyaoxu
[考研] 中科院材料273求调剂 +4 yzydy 2026-03-15 4/200 2026-03-16 15:59 by Gaodh_82
[考研] 080500，材料学硕302分求调剂学校 +4 初识可乐 2026-03-14 5/250 2026-03-14 21:08 by peike
信息提示
关闭
请填处理意见
关闭
