[求助] ANSYS温度-结构耦合场分析

大家好,最近在用ansys做装配体的温度-结构耦合场分析,用间接法分析,有接触。温度场分析的时候用的Solid70单元,接触用向导做的。

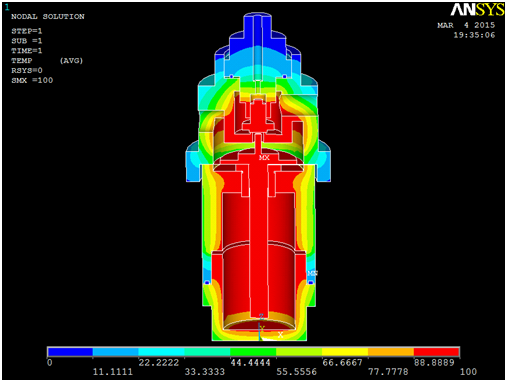

目前能得到装配体的温度场分布,但是将温度场作为载荷进行结构场的分析的时候,总是不能收敛导致求解不能完成,提示某个节点的温度或者位移超出limit,模型的对称面上已经添加了对称约束。做结构场分析的时候,尝试过只约束上面或者下表面的displacement约束,约束的是所有自由度。也尝试过好几个大零件的某个表明的所有自由度,都不能收敛。
另外,其实装配体里面还应该加上预应力,比如某些零件应该加上装配的压力什么的,但是由于之前尝试加上力之后也不能收敛,因此目前就还没加上力。在做单独做结构场分析的时候,装配体有接触,如果给一个面加上压力的话,仍然不能收敛,感觉这个也是加载荷的时候方法不对造成的。
一直觉得遇到的问题是分析方法或者约束方法的问题,因为之前没有什么基础,因此也不知道问题具体是在哪里,或者搞错了一些最基本的东西,希望有好心人能够帮忙看看,指点迷津,感激不尽!!!

ANSYS温度-结构耦合场分析
