[求助] 做间接热结构耦合时能出温度场,但算不出应力场,是怎么回事? 已有3人参与

下上是利用间接耦合法做的瞬态热应力分析,分析了5s时的温度场,进行结构分析时只导入5s时的热载荷并无其他约束,为什么应力不出结果?难道一定要加边界条件吗?温差不是也产生热应力吗?注:各物性参数均不随温度变化。谢谢~~

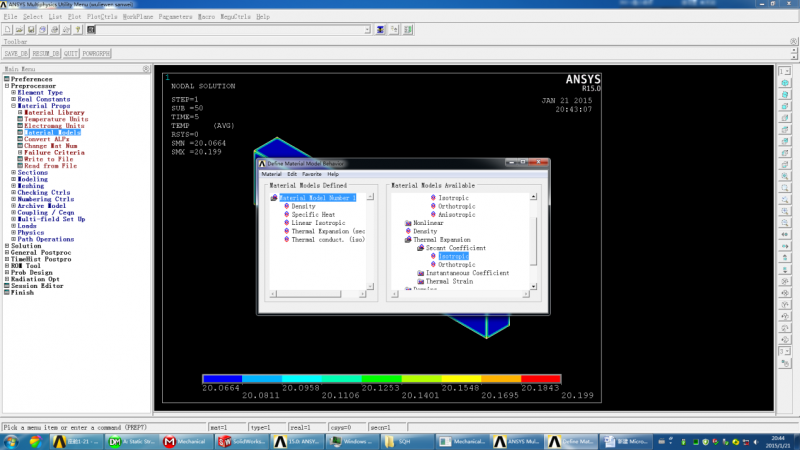

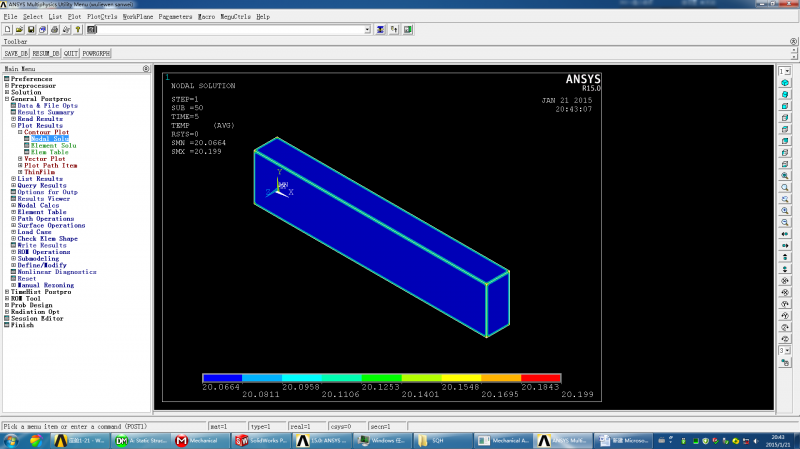

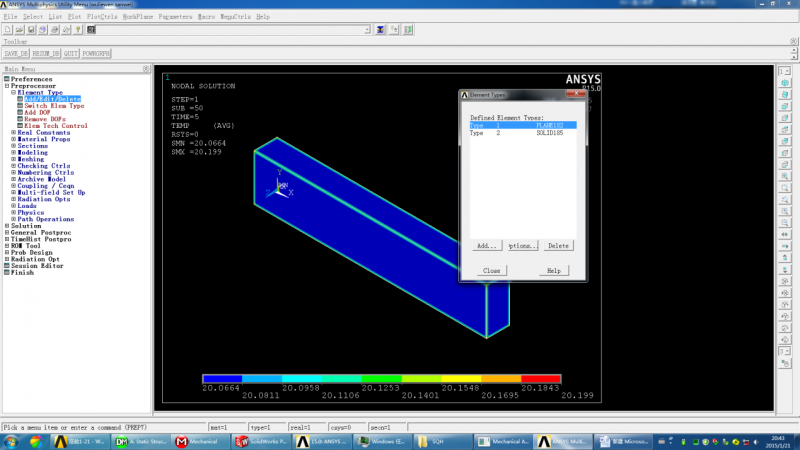

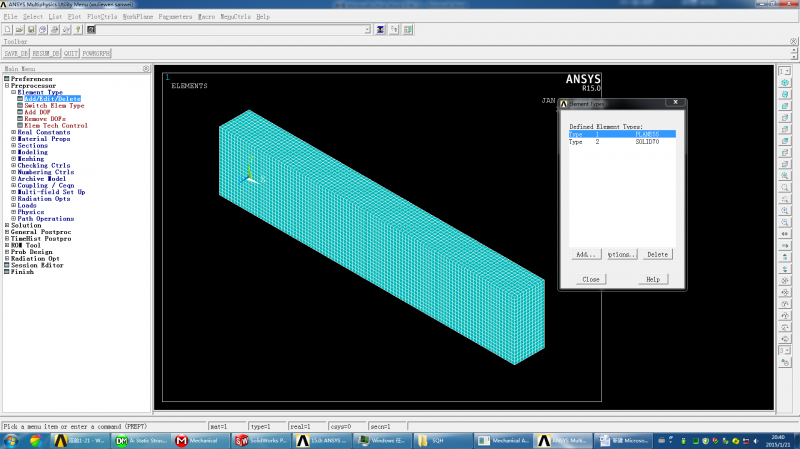

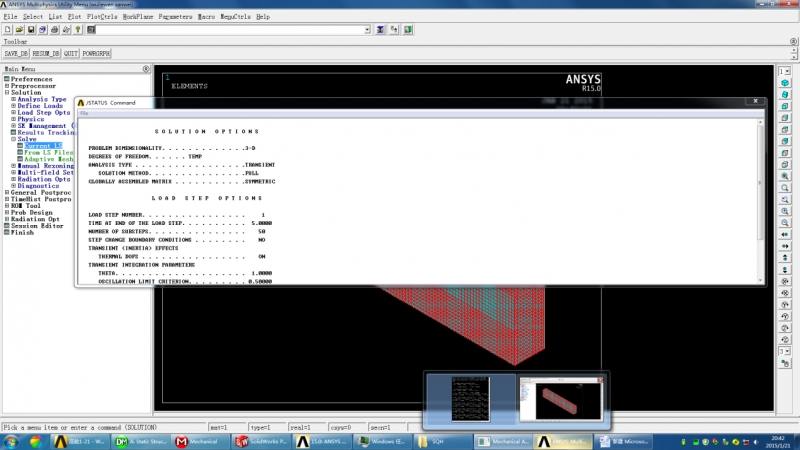

做间接热结构耦合时能出温度场,但算不出应力场,是怎么回事?


做间接热结构耦合时能出温度场,但算不出应力场,是怎么回事?-1


做间接热结构耦合时能出温度场,但算不出应力场,是怎么回事?-2


做间接热结构耦合时能出温度场,但算不出应力场,是怎么回事?-3


做间接热结构耦合时能出温度场,但算不出应力场,是怎么回事?-4


做间接热结构耦合时能出温度场,但算不出应力场,是怎么回事?-5


做间接热结构耦合时能出温度场,但算不出应力场,是怎么回事?-6


做间接热结构耦合时能出温度场,但算不出应力场,是怎么回事?-7
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sqh8612

新虫 (初入文坛)

同样问题, 顶一下
2楼2015-01-22 09:17:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
daihaod: 金币+10, ★★★很有帮助, 谢谢~~ 2015-01-25 10:07:04
静力分析必须加约束,否则不能求解。
3楼2015-01-22 17:33:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小左儿

银虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
daihaod: 金币+20, ★★★很有帮助 2015-01-25 10:07:23
不给边界条件限制,膨胀变成了自由膨胀,不会有温差应力。
微信公众号:CAE技术分享
4楼2015-01-22 21:17:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fangdian

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
daihaod: 金币+20, ★★★★★最佳答案, 谢谢~ 2015-01-25 10:07:35
力的分析必须有约束的,即使你自由膨胀,也需要将这个物体放在某处也是存在约束的(比如:桌面上,此时也是存在不能向上移动的约束的)
  无约束,计算不能收敛....

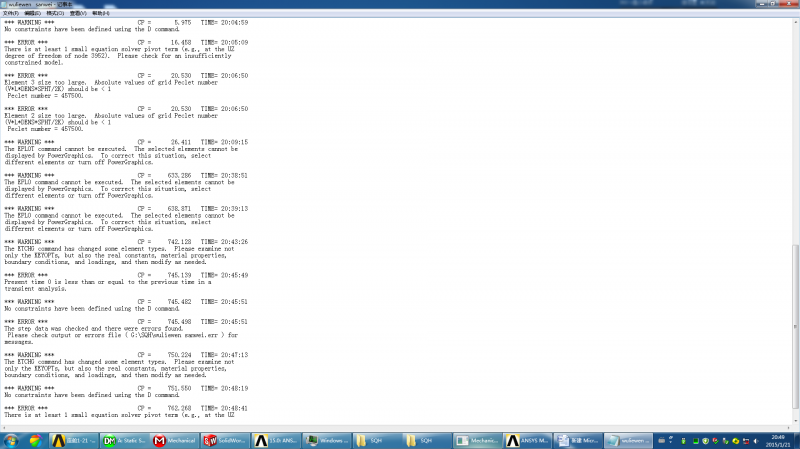

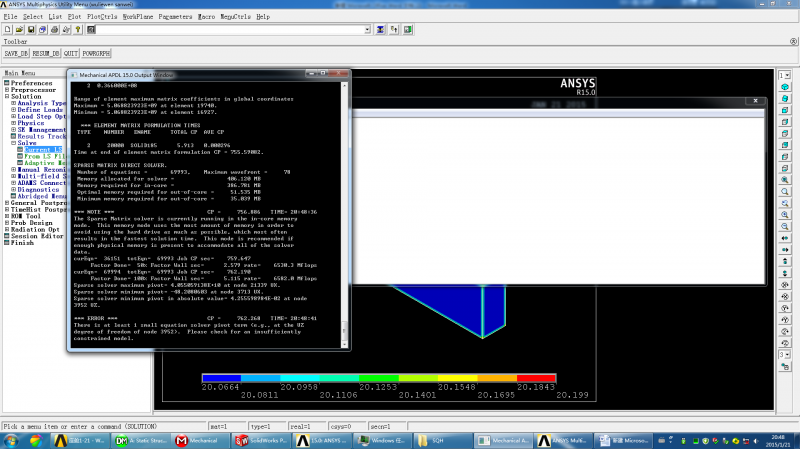

你的程序也在提醒你没有施加约束
5楼2015-01-23 16:00:14
