24小时热门版块排行榜

查看: 4227  |  回复: 6

zcmlxy

银虫 (小有名气)

[求助] AlCu相图分析已有2人参与

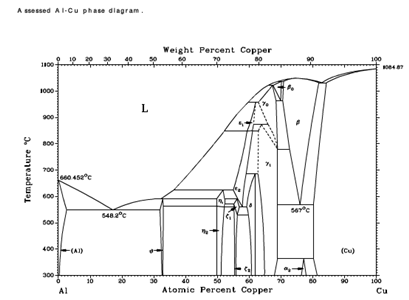

哪位能帮忙分析一下这个问题:
含2%Cu原子的铝合金(室温下两相平衡)的固态相变特点?在热处理工艺上如何控制这种合金的组织以强化这种合金

AlCu相图分析
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zbhwel

专家顾问 (知名作家)

【答案】应助回帖

感谢参与,应助指数 +1
从相图来看,2%Cu的铝合金的成分点是与Cu在Al中的溶解度曲线有相交的点,即510度左右,Cu在Al中的最大溶解度约为3%,温度为548.2度,所以可以采用固溶时效工艺进行强化,固溶温度可选520-540度,保温时间视材料导热性能及厚度定;时效温度大约在300多度,时效时间大约4-十几小时,可以参考其他铝合金和试验而定。
主要从事稀有金属钛合金、钽铌及其合金,铍青铜材料及管棒线材塑性加工技术研究与生产。
2楼2015-03-17 08:36:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zcmlxy

银虫 (小有名气)

引用回帖:
2楼: Originally posted by zbhwel at 2015-03-17 08:36:47
从相图来看,2%Cu的铝合金的成分点是与Cu在Al中的溶解度曲线有相交的点,即510度左右,Cu在Al中的最大溶解度约为3%,温度为548.2度,所以可以采用固溶时效工艺进行强化,固溶温度可选520-540度,保温时间视材料导热 ...

请问对应不同的cu含量,选择强化手段原则是什么
3楼2015-03-17 16:50:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zbhwel

专家顾问 (知名作家)

引用回帖:
3楼: Originally posted by zcmlxy at 2015-03-17 16:50:14
请问对应不同的cu含量,选择强化手段原则是什么...

原则当然是先看相图了!
主要从事稀有金属钛合金、钽铌及其合金,铍青铜材料及管棒线材塑性加工技术研究与生产。
4楼2015-03-17 17:12:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zcmlxy

银虫 (小有名气)

引用回帖:
4楼: Originally posted by zbhwel at 2015-03-17 17:12:15
原则当然是先看相图了!...

在《材料科学基础》上有这么一段论述:
548的共晶温度时,cu在Al中的溶解度为5.65%。当温度降低,固溶度减少,室温时的固溶度仅为0.1%。因此,随着温度降低,将从 固溶体析出CuAl2()次晶,析出次晶的过程称为固溶体的脱溶过程。适当的控制脱溶过程,即控制次晶 的析出程度和弥散度,可以显著提高合金的强度。铝合金的热处理强化就是建立在固溶体脱溶的基础上的。这个回答是否全面?
5楼2015-03-17 18:34:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zbhwel

专家顾问 (知名作家)

引用回帖:
5楼: Originally posted by zcmlxy at 2015-03-17 18:34:22
在《材料科学基础》上有这么一段论述:
548的共晶温度时,cu在Al中的溶解度为5.65%。当温度降低,固溶度减少,室温时的固溶度仅为0.1%。因此,随着温度降低,将从 固溶体析出CuAl2()次晶,析出次晶的过程称为固 ...

比较全面,就是根据溶解度曲线随着温度降低急剧下降而析出强化相,即固溶脱溶时效析出强化。
主要从事稀有金属钛合金、钽铌及其合金,铍青铜材料及管棒线材塑性加工技术研究与生产。
6楼2015-03-17 18:52:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cjlcjlllll

新虫 (小有名气)

【答案】应助回帖

可以同固溶+时效处理的方法强化合金
7楼2020-02-08 17:11:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 zcmlxy 的主题更新
信息提示
请填处理意见
