24小时热门版块排行榜

北京石油化工学院2026年研究生招生接收调剂公告
查看: 2856  |  回复: 22

tom1989

银虫 (小有名气)


[交流] ,Al-5%Cu二元合金DSC

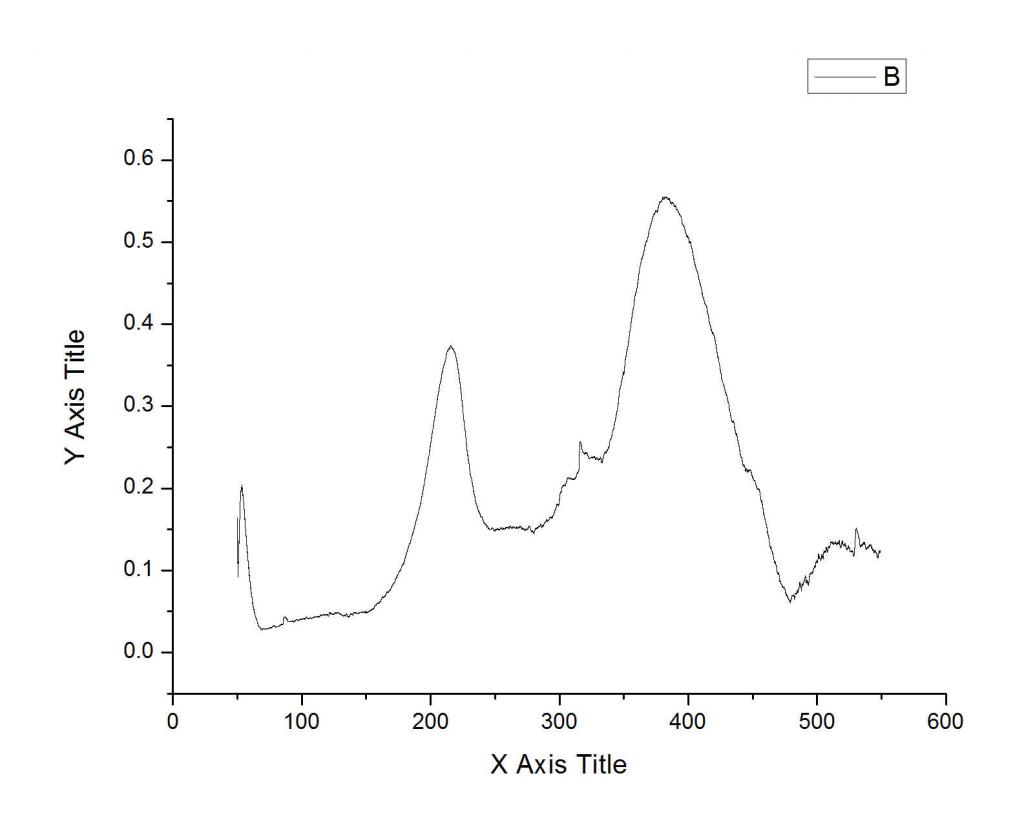

请各位大神帮我看一下DSC图,为什么没有放热峰峰也就是θ'形成峰,向上的是吸热峰,我的热处理制度是530℃*2h固熔处理,大家帮我分析一下原因,提一些建议,看看能不能改一下热处理制度,会出现想要的结果

回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

» 抢金币啦!回帖就可以得到:

查看全部散金贴

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tom1989

银虫 (小有名气)


补充一下,向上的吸热峰
2楼2013-05-02 17:37:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huanghuasjtu

木虫 (著名写手)


加热的过程中,一种物相的分解是要吸收能量的,所以出现吸热峰。但是当某一物相含量很少的话,是难以检测到的
3楼2013-05-02 17:43:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

262588426

木虫 (著名写手)



小木虫: 金币+0.5, 给个红包,谢谢回帖

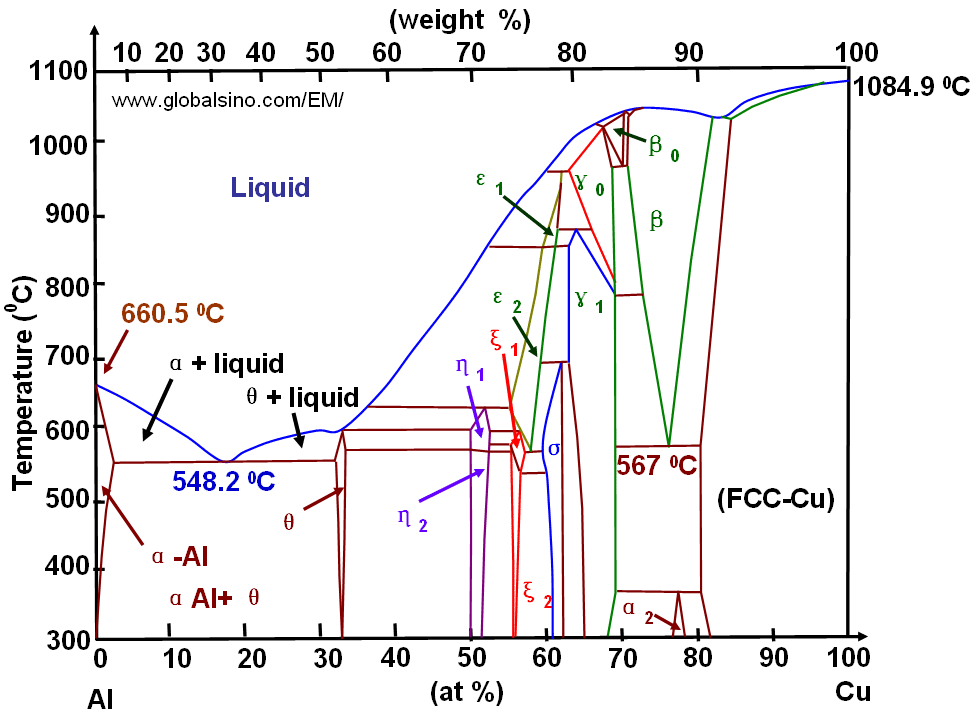

从相图上没有见到低于548.2℃有什么相变啊?怎么你的样品在这温度下有两个峰的?


4楼2013-05-02 19:35:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tom1989

银虫 (小有名气)


引用回帖:
4楼: Originally posted by 262588426 at 2013-05-02 19:35:08
从相图上没有见到低于548.2℃有什么相变啊?怎么你的样品在这温度下有两个峰的?


有相变的,随着加热过程中会发生GP区,θ',θ相变
5楼2013-05-03 09:00:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tom1989

银虫 (小有名气)


引用回帖:
3楼: Originally posted by huanghuasjtu at 2013-05-02 17:43:17
加热的过程中,一种物相的分解是要吸收能量的,所以出现吸热峰。但是当某一物相含量很少的话,是难以检测到的

但是在加热过程中,是先形成,然后才发生溶解,既然有溶解峰,那么也会有形成峰 啊
6楼2013-05-03 09:02:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

madaowo

铁杆木虫 (著名写手)



小木虫: 金币+0.5, 给个红包,谢谢回帖
楼主的加热速度是多少啊?感觉你的那两个吸热峰的位置不太对哦。还有你的基线baseline在哪里啊?
以前测过Al-4.3wt%Cu,加热速度5k/min, extruded condition, 固溶温度540degC,1h, 放热吸热峰很明显啊
在100degC之前有个放热峰,对应GP相,220-400degC间有个大的放热峰,对应theta和theta-prime
400degc之后有两个连续的吸热峰,然后200degC之前有个吸热峰。
7楼2013-05-04 03:46:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tom1989

银虫 (小有名气)


引用回帖:
7楼: Originally posted by madaowo at 2013-05-04 03:46:46
楼主的加热速度是多少啊?感觉你的那两个吸热峰的位置不太对哦。还有你的基线baseline在哪里啊?
以前测过Al-4.3wt%Cu,加热速度5k/min, extruded condition, 固溶温度540degC,1h, 放热吸热峰很明显啊
在100deg ...

我这是做的10k/s的加热速度,另外我还做了5,10,30,40的加热速度,得到的结果都是一样的,至于基线已经减过了
8楼2013-05-05 16:34:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tom1989

银虫 (小有名气)


引用回帖:
7楼: Originally posted by madaowo at 2013-05-04 03:46:46
楼主的加热速度是多少啊?感觉你的那两个吸热峰的位置不太对哦。还有你的基线baseline在哪里啊?
以前测过Al-4.3wt%Cu,加热速度5k/min, extruded condition, 固溶温度540degC,1h, 放热吸热峰很明显啊
在100deg ...

请问有没有好的方法能做出像你那样的峰出来?
9楼2013-05-05 16:39:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tom1989

银虫 (小有名气)


引用回帖:
7楼: Originally posted by madaowo at 2013-05-04 03:46:46
楼主的加热速度是多少啊?感觉你的那两个吸热峰的位置不太对哦。还有你的基线baseline在哪里啊?
以前测过Al-4.3wt%Cu,加热速度5k/min, extruded condition, 固溶温度540degC,1h, 放热吸热峰很明显啊
在100deg ...

能不能发个你做的dsc图过来,谢谢
10楼2013-05-05 16:42:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

madaowo

铁杆木虫 (著名写手)



小木虫: 金币+0.5, 给个红包,谢谢回帖
引用回帖:
10楼: Originally posted by tom1989 at 2013-05-05 16:42:05
能不能发个你做的dsc图过来,谢谢...

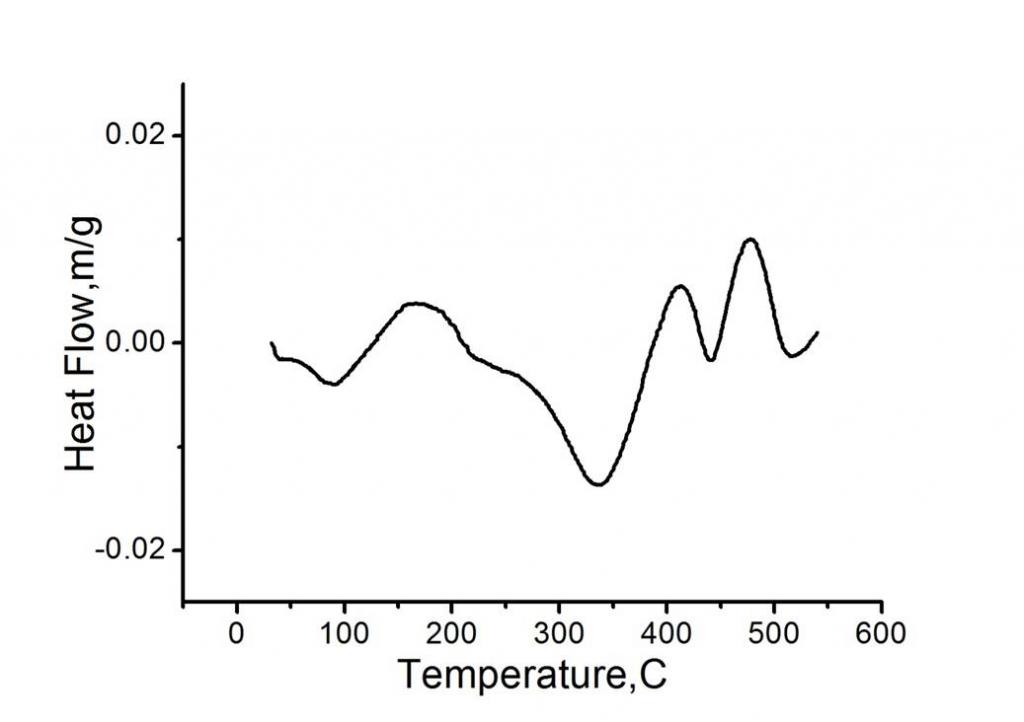

图见附件,向下为放热


11楼2013-05-05 16:56:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

madaowo

铁杆木虫 (著名写手)



小木虫: 金币+0.5, 给个红包,谢谢回帖
引用回帖:
9楼: Originally posted by tom1989 at 2013-05-05 16:39:21
请问有没有好的方法能做出像你那样的峰出来?...

那就不知道了,你的成分里还有其它元素吗,如Mg之类的
还有可能就是测试设备精度问题吧,我用的是TA 2920 DSC
12楼2013-05-05 17:01:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

madaowo

铁杆木虫 (著名写手)



小木虫: 金币+0.5, 给个红包,谢谢回帖
引用回帖:
8楼: Originally posted by tom1989 at 2013-05-05 16:34:31
我这是做的10k/s的加热速度,另外我还做了5,10,30,40的加热速度,得到的结果都是一样的,至于基线已经减过了...

说实话,觉得你的图很怪,如果考虑到吸热/放热峰面积对应关系,很明显的你的测试过程中大部分都是吸热的。如果其它都没出问题的话那就是你测试用的设备的问题了
13楼2013-05-05 17:04:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tom1989

银虫 (小有名气)


引用回帖:
12楼: Originally posted by madaowo at 2013-05-05 17:01:53
那就不知道了,你的成分里还有其它元素吗,如Mg之类的
还有可能就是测试设备精度问题吧,我用的是TA 2920 DSC...

没有其他元素,就是AlCu合金,设备是PE
14楼2013-05-05 19:04:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tom1989

银虫 (小有名气)


引用回帖:
13楼: Originally posted by madaowo at 2013-05-05 17:04:09
说实话,觉得你的图很怪,如果考虑到吸热/放热峰面积对应关系,很明显的你的测试过程中大部分都是吸热的。如果其它都没出问题的话那就是你测试用的设备的问题了...

看到你的好像纵坐标比较小,好像精度挺高的,是不是相变放热量比较小,然后测不出来
15楼2013-05-05 19:07:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

madaowo

铁杆木虫 (著名写手)



小木虫: 金币+0.5, 给个红包,谢谢回帖
引用回帖:
15楼: Originally posted by tom1989 at 2013-05-05 19:07:42
看到你的好像纵坐标比较小,好像精度挺高的,是不是相变放热量比较小,然后测不出来...

这是处理过的,单位是Mw/g,原始的数据跟你的结果数据是一个数量级,所以你的说法不成立。
另外你有考虑过或者有可能是你的试样大小的关系,会不会试样重量太小了?我用的是直径6mm的圆片,重量在80mg左右

» 本帖已获得的红花(最新10朵)

16楼2013-05-05 22:01:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tom1989

银虫 (小有名气)


送红花一朵
引用回帖:
16楼: Originally posted by madaowo at 2013-05-05 22:01:16
这是处理过的,单位是Mw/g,原始的数据跟你的结果数据是一个数量级,所以你的说法不成立。
另外你有考虑过或者有可能是你的试样大小的关系,会不会试样重量太小了?我用的是直径6mm的圆片,重量在80mg左右...

我们这边做的dsc试样都控制在15mg以下,这是设备规定的,我做的时候都是四五毫克左右,难道重量影响会有那么大
17楼2013-05-06 14:39:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

madaowo

铁杆木虫 (著名写手)



小木虫: 金币+0.5, 给个红包,谢谢回帖
引用回帖:
17楼: Originally posted by tom1989 at 2013-05-06 14:39:38
我们这边做的dsc试样都控制在15mg以下,这是设备规定的,我做的时候都是四五毫克左右,难道重量影响会有那么大...

也不是了,主要是看设备的,既然是设备的规定,那也没啥好说的
能找其他学院/学校的给不通型号的DSC测试一下么?保险起见。或者找管理者请教一下
18楼2013-05-07 00:34:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tom1989

银虫 (小有名气)


引用回帖:
18楼: Originally posted by madaowo at 2013-05-07 00:34:17
也不是了,主要是看设备的,既然是设备的规定,那也没啥好说的
能找其他学院/学校的给不通型号的DSC测试一下么?保险起见。或者找管理者请教一下...

好的,非常感谢你指点迷津,做实验就如摸着石头过河
19楼2013-05-07 10:23:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tom1989

银虫 (小有名气)


引用回帖:
18楼: Originally posted by madaowo at 2013-05-07 00:34:17
也不是了,主要是看设备的,既然是设备的规定,那也没啥好说的
能找其他学院/学校的给不通型号的DSC测试一下么?保险起见。或者找管理者请教一下...

请问一下你用的dsc是热流型的还是功率补偿型的,我用的功率补偿型的,热流型的dsc灵敏度更高点,是不是这个原因
20楼2013-05-07 15:00:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

madaowo

铁杆木虫 (著名写手)



小木虫: 金币+0.5, 给个红包,谢谢回帖
引用回帖:
20楼: Originally posted by tom1989 at 2013-05-07 15:00:21
请问一下你用的dsc是热流型的还是功率补偿型的,我用的功率补偿型的,热流型的dsc灵敏度更高点,是不是这个原因...

heat flux type DSC
按理讲功率补偿型的不是更好么,在灵敏度和控温方面应该更好啊
21楼2013-05-07 18:27:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tom1989

银虫 (小有名气)


引用回帖:
21楼: Originally posted by madaowo at 2013-05-07 18:27:56
heat flux type DSC
按理讲功率补偿型的不是更好么,在灵敏度和控温方面应该更好啊...

估计是实验重量太小了的原因,我们这里上限是15mg,而我只用了4-5mg,取得重量太少了,明天取上限再去试一下,看看是不是这个原因。不过非常感谢你的解答
22楼2013-05-08 09:58:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

madaowo

铁杆木虫 (著名写手)



小木虫: 金币+0.5, 给个红包,谢谢回帖
引用回帖:
22楼: Originally posted by tom1989 at 2013-05-08 09:58:05
估计是实验重量太小了的原因,我们这里上限是15mg,而我只用了4-5mg,取得重量太少了,明天取上限再去试一下,看看是不是这个原因。不过非常感谢你的解答...

大家相互交流,共同进步
23楼2013-05-08 14:07:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 tom1989 的主题更新
普通表情 高级回复 (可上传附件)
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 环境专硕调剂 +5 会说话的肘子 2026-04-06 5/250 2026-04-06 22:47 by qlm5820
[考研] 327求调剂 +3 Xxjc1107. 2026-04-06 3/150 2026-04-06 22:34 by qlm5820
[考研] 085600材料与化工专硕329 求调剂 +11 额cc 2026-04-06 11/550 2026-04-06 22:33 by chenzhimin
[考研] 304求调剂 +10 c297914 2026-04-05 11/550 2026-04-06 19:00 by lijunpoly
[考研] 材料调剂 +5 小刘同学吖吖 2026-04-06 5/250 2026-04-06 18:34 by sherry_1901
[考研] 292求调剂 +3 lilllllxccc 2026-04-05 4/200 2026-04-06 10:39 by 蓝云思雨
[考研] 0857大类环境工程B区求调剂 +3 龚禹铭 2026-04-05 3/150 2026-04-06 10:22 by 蓝云思雨
[考研] 本科211,293分请求调剂 +8 莲菜就是藕吧 2026-04-03 9/450 2026-04-05 19:12 by 蓝云思雨
[考研] 计算机11408,286分求调剂 +7 木子念晞 2026-04-05 7/350 2026-04-05 19:02 by chy09050039
[考研] 0835学硕299求调剂 08大类可接受 +5 useryy 2026-04-03 5/250 2026-04-04 20:07 by 蓝云思雨
[考研] 348分环境工程·调剂 +10 吴彦祖24k 2026-04-03 11/550 2026-04-04 14:19 by 无际的草原
[考研] 281求调剂 +10 aaawhy 2026-04-03 10/500 2026-04-03 21:42 by lbsjt
[考研] 材料科学与工程339求调剂 +12 hyz0119 2026-03-31 13/650 2026-04-03 18:33 by ls刘帅
[考研] 英一数一408,总分284,二战真诚求调剂 +13 12.27 2026-03-30 15/750 2026-04-03 14:41 by 氮气气气
[考研] 282求调剂 +5 呼吸都是减肥 2026-03-31 5/250 2026-04-03 12:03 by 1753564080
[考研] 273求调剂 +20 李芷新1 2026-03-31 20/1000 2026-04-03 09:58 by linyelide
[考研] 一志愿深大085601材料工程专业(专硕)300分可以调剂去哪 +8 10160315 2026-04-02 8/400 2026-04-03 09:36 by hypershenger
[考研] 土木304求调剂 +6 兔突突突, 2026-03-31 7/350 2026-04-02 09:06 by coolminer
[考研] 085410 一志愿211 22408分数359求调剂 +3 123456789qw 2026-03-31 4/200 2026-04-02 00:06 by 义文wang
[考研] 358求调剂 +3 王向阳花 2026-03-31 3/150 2026-04-01 09:56 by zzchen2000
信息提示
请填处理意见
