| 查看: 3940 | 回复: 17 | |||
星火abcd至尊木虫 (著名写手)
|
[求助]
铝铜合金的初生CuAl2相与析出CuAl2相区别
|
||
|

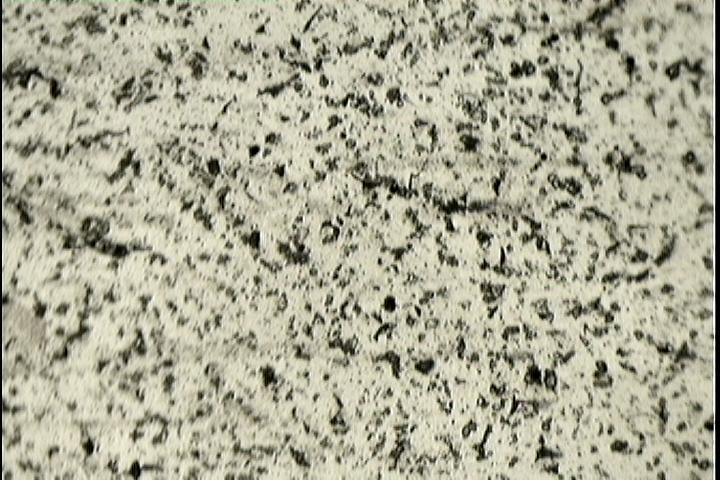

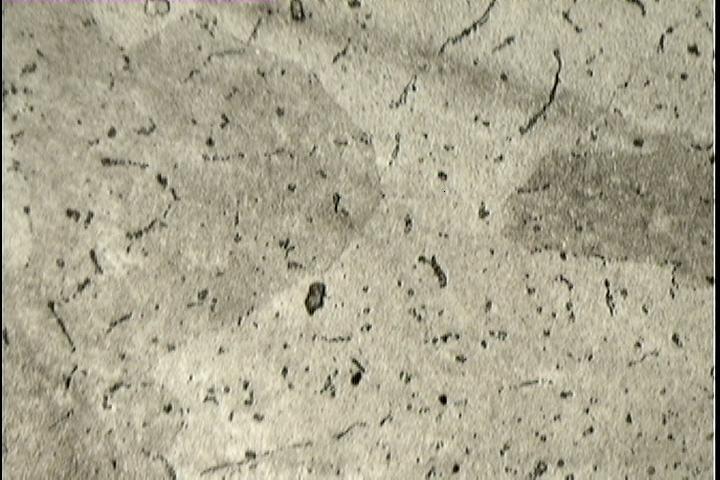

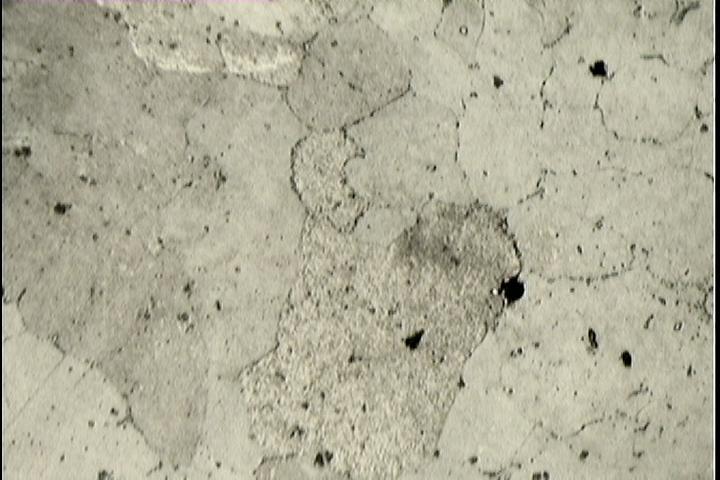

RT，在T6时效处理后，如何区别这两相，例如在组织形状或者晶格结构方面。 根据现在实验来看，从组织形状上不好区分。 |
回复此楼» 收录本帖的淘帖专辑推荐
 高强高导铜 |
» 猜你喜欢
308求调剂
已经有4人回复
-
NSFC申报书里申请人简历中代表性论著还需要在申报书最后的附件里面再上传一遍吗
已经有14人回复
-
材料与化工一志愿南昌大学327求调剂推荐
已经有6人回复
-
化学调剂0703
已经有7人回复
-
327求调剂
已经有11人回复
-
调剂
已经有8人回复
-
梁成伟老师课题组欢迎你的加入
已经有7人回复
-
伙伴们，祝我生日快乐吧
已经有24人回复
-
中科院材料273求调剂
已经有3人回复
-
材料工程专硕274一志愿211求调剂
已经有5人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 分子筛体相和表面的活性中心，哪个起作用？
已经有5人回复
- 求助：冷光和荧光有什么区别？尽量具体一点，多谢了！！！
已经有8人回复
- 点板时如何让两个性质相近的物质分开
已经有9人回复
- 求助，高温固相法合成锰酸锂，我450℃，10H+750℃，48H,最后XRD为Mn2O3？
已经有6人回复
- Ti-Se二元合金相图
已经有6人回复
- 液相一个峰，正相板点板两个峰，怎么回事？
已经有20人回复
- 剪切粘度和拉伸粘度有何区别？
已经有7人回复
- 请教一下析出相与析出物的区别!~~
已经有5人回复
- 关于高温合金中γ′析出时界面能与应变能的关系，各位大牛帮我分析一下~
已经有21人回复
- 块体合金表面的残余应力测量方法有哪些？
已经有5人回复
- 大家有学习非晶合金的吗，我做的是铝基的，你们都做什么方向啊，感觉这个好没意思啊
已经有13人回复
- 为何析出的晶体不能再溶回去？
已经有9人回复
- 请教体相催化与表面催化的区别
已经有22人回复
- 【交流】关于6005铝合金的腐蚀效果
已经有6人回复
- 【求助】钛合金线材横截面的十字花组织
已经有14人回复
【答案】应助回帖
★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
毛猴: 金币+2, 感谢交流！ 2012-04-07 07:42:34
星火abcd: 金币+4 2012-04-07 08:45:45
星火abcd: 回帖置顶 2012-04-07 08:45:49
感谢参与，应助指数 +1
毛猴: 金币+2, 感谢交流！ 2012-04-07 07:42:34
星火abcd: 金币+4 2012-04-07 08:45:45
星火abcd: 回帖置顶 2012-04-07 08:45:49
|
如果楼主说的相是我所指的theta-prime和theta相的话，那么可以在透射电镜上做衍射。 由于这两种相都是片状结构的，因此从形貌或大小上很难区分，两者又都是Al2Cu结构，edx分析的话预计不会有很大差异，如果做高分辨的话，得到的可能都是多层结构（multi-layer），比较难得到相应的晶格。 两者同属四方结构，但是晶格参数还是差异挺大的（具体参数多少，我忘了，楼主可以查一下相关文献），因此我预计可以通过选区衍射（SAD）得到析出相的衍射斑点（实际上也是的  ），进行标定后确定。因此我觉得在透镜上用SAD是个不错的选择。 |
16楼2012-04-07 00:37:41
wacky1980
荣誉版主 (文坛精英)
懒羊羊V2.0版
-
专家经验: +234 - MM-EPI: 2
- 应助: 228 (大学生)
- 贵宾: 4.621
- 金币: 9449.2
- 散金: 31666
- 红花: 222
- 沙发: 33
- 帖子: 19909
- 在线: 2047.1小时
- 虫号: 1299060
- 注册: 2011-05-18
- 性别: GG
- 专业: 零件成形制造
- 管辖: 硕博家园
2楼2012-04-05 09:08:59
星火abcd
至尊木虫 (著名写手)
- 应助: 111 (高中生)
- 金币: 12052.2
- 散金: 6796
- 红花: 64
- 沙发: 1
- 帖子: 1681
- 在线: 2898.1小时
- 虫号: 1461321
- 注册: 2011-10-26
- 性别: GG
- 专业: 金属材料的凝固与结晶学
3楼2012-04-05 09:17:22
KathyGao
木虫 (正式写手)
- 应助: 1 (幼儿园)
- 金币: 5012.2
- 帖子: 898
- 在线: 387.7小时
- 虫号: 364422
- 注册: 2007-05-07
- 专业: 金属材料的合金相、相变及
4楼2012-04-05 10:44:05
【答案】应助回帖
★ ★ ★
感谢参与，应助指数 +1
qlf_126: 金币+1, 感谢参与！希望多来金属版交流！ 2012-04-05 11:22:02
星火abcd: 金币+2 2012-04-05 14:29:16
感谢参与，应助指数 +1
qlf_126: 金币+1, 感谢参与！希望多来金属版交流！ 2012-04-05 11:22:02
星火abcd: 金币+2 2012-04-05 14:29:16
| 楼上的看法应该值得考虑啊。若固溶充分，T6态初生相应该很少了。另外楼主做的是Al-Cu二元合金么？个人认为从尺寸上应该能明显鉴别的。初生相尺寸应该略大，金相下应该可以看出。析出相尺寸应该在SEM和TEM中才能看到（当然取决于楼主T6的温度和时间）。若从相结构判断，比较难，可以把固溶后的样品和时效后的样品做个SADP，有区别的话，再在照片中看区别。个人拙见，仅供参考。 |
5楼2012-04-05 10:55:08
星火abcd
至尊木虫 (著名写手)
- 应助: 111 (高中生)
- 金币: 12052.2
- 散金: 6796
- 红花: 64
- 沙发: 1
- 帖子: 1681
- 在线: 2898.1小时
- 虫号: 1461321
- 注册: 2011-10-26
- 性别: GG
- 专业: 金属材料的凝固与结晶学
6楼2012-04-05 14:22:54
星火abcd
至尊木虫 (著名写手)
- 应助: 111 (高中生)
- 金币: 12052.2
- 散金: 6796
- 红花: 64
- 沙发: 1
- 帖子: 1681
- 在线: 2898.1小时
- 虫号: 1461321
- 注册: 2011-10-26
- 性别: GG
- 专业: 金属材料的凝固与结晶学
7楼2012-04-05 14:25:52
星火abcd
至尊木虫 (著名写手)
- 应助: 111 (高中生)
- 金币: 12052.2
- 散金: 6796
- 红花: 64
- 沙发: 1
- 帖子: 1681
- 在线: 2898.1小时
- 虫号: 1461321
- 注册: 2011-10-26
- 性别: GG
- 专业: 金属材料的凝固与结晶学
8楼2012-04-05 14:28:19
战国时代
铁杆木虫 (著名写手)
- MM-EPI: 4
- 应助: 105 (高中生)
- 贵宾: 0.981
- 金币: 11331.8
- 散金: 1220
- 红花: 50
- 沙发: 1
- 帖子: 1718
- 在线: 746.6小时
- 虫号: 1119272
- 注册: 2010-10-11
- 专业: 制造系统与自动化
9楼2012-04-05 18:29:54
星火abcd
至尊木虫 (著名写手)
- 应助: 111 (高中生)
- 金币: 12052.2
- 散金: 6796
- 红花: 64
- 沙发: 1
- 帖子: 1681
- 在线: 2898.1小时
- 虫号: 1461321
- 注册: 2011-10-26
- 性别: GG
- 专业: 金属材料的凝固与结晶学
10楼2012-04-05 22:13:07
