[求助] 我用proe建模的圆筒装配体导入ansys，做glue出错 已有2人参与

一个内径6mm的圆孔装配一个6mm实心圆柱，proe模型导入ansys，做两个体粘接时，出现了布尔运算错误。有人说调布尔公差，我把精度一直调到0.01才glue成功，但是这样的话仿真结果还可靠吗？

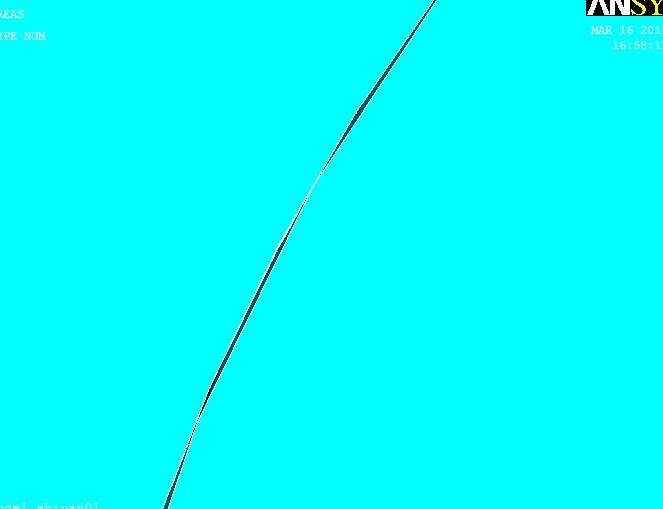

正面放大连接处可以看到缝隙，如图。难道是cad相关软件作图时，公差或者精度问题，应该怎样考虑？
到底是什么原因呢？？？

我用proe建模的圆筒装配体导入ansys，做glue出错
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-03-16 17:03:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小左儿

银虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
xiegangmai: 金币+2, 鼓励讨论交流！ 2015-03-16 21:42:14
nyrzz: 金币+3, ★有帮助 2015-03-28 15:41:17
容差0.01时，你自己都觉得心虚对吧，这样肯定会有一定的问题。
像这么简单的模型直接在ANSYS里面建好了，ANSYS的兼容性相比之下还是比较不好的。
赞一下 回复此楼
微信公众号：CAE技术分享
2楼2015-03-16 20:01:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nyrzz

铜虫 (小有名气)
引用回帖:
2楼: Originally posted by 小左儿 at 2015-03-16 20:01:08
容差0.01时，你自己都觉得心虚对吧，这样肯定会有一定的问题。
像这么简单的模型直接在ANSYS里面建好了，ANSYS的兼容性相比之下还是比较不好的。

关键它是什么问题呢，我的模型很复杂，这个管子装配是其中一部分，所以必须从外部导入
赞一下 回复此楼
3楼2015-03-16 21:44:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wmzs

铁虫 (小有名气)

【答案】应助回帖

★ ★
nyrzz: 金币+2, ★有帮助 2015-04-19 21:51:52
一般采用proe导出的x-t文件，这种文件出错的概率小一些。
赞一下 回复此楼
坚持就是胜利
4楼2015-04-06 16:08:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

z250618111

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by nyrzz at 2015-03-16 21:44:57
关键它是什么问题呢，我的模型很复杂，这个管子装配是其中一部分，所以必须从外部导入...

你这个问题解决了么。我也是导入模型 想切出错。 这个具体应该怎么处理。才能粘接上
赞一下 回复此楼
5楼2015-08-24 14:48:08
