bingshan2012木虫 (正式写手)
|
[求助]
fluent铁拉杆气流场仿真+如采纳追加200金币
|

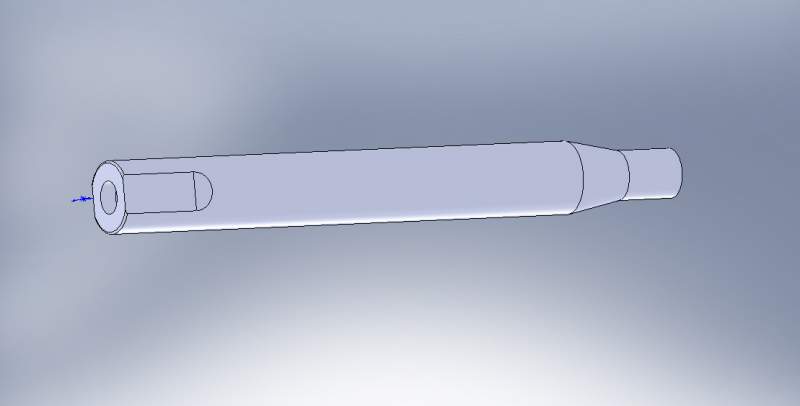

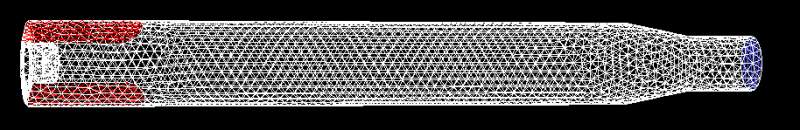

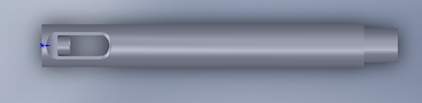

想利用fluent软件对铁拉杆内的气流场进行计算，铁拉杆模型如下图所示： 右侧为气体入口，为有一定速度的高压SF6气体，压力为0.8MPa，气体速度200m/s，左侧为一对穿孔，作为气体出口，出口压力为0.6MPa，现在想研究对穿孔位置向右移动一段距离及对穿孔形状对排气量的影响。对气体区域进行建模，如下图所示：   如果按不可压缩气体处理，进出口气体流量应该守恒，这样就无法研究对排气量的影响，所以只能按照可压缩气体处理。 方案一：fluent中可压缩气体不适用速度边界条件，如果使用压力边界条件，需设置入口总压（gauge total pressure）和静压（supersonic/initial gauge pressure）以及出口静压，按上述条件，入口静压应为0.8MPa，可压缩气体动压不知道怎么计算（不可压为1/2*密度*速度平方，可压应该就不适用了吧），出口静压为0.6MPa；不知道采用可压缩+压力边界条件能否保证入口处流量相同（入口流量不同就没有可比性了吧）。 方案二：如果采用质量入口mass-flow-inlet，设置入口质量流率G=密度*速度*入口截面积=2.4kg/s，及入口静压0.8MPa，出口采用压力出口，设置出口静压为0.6MPa。 由于雷诺数很大，采用湍流模型k-epsilon。 这两种方案可行否，忘大家指点，谢谢^——^.（solidworks模型及利用gambiit生成的dbs文件、两种方案cas文件见附件） |
回复此楼» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : 模型及cas文件.rar
2015-03-09 19:23:10, 7.26 M
