[求助] 请教扭矩计算问题~~ 已有2人参与

问题:1、用扭矩扳手测扭矩时,转动过程中的扭矩和转到某一角度后停下的那一刻扭矩大小不一样,请问是什么原因?
      2、求凸轮受到滚轮的力对凸轮中心的力矩,我计算的结果和扳手测的结果相差好多,大概20N.m左右。我是先算出力F,然后再乘力臂,得到力矩,请问为啥会这样,影响因素是什么,为何这么大。

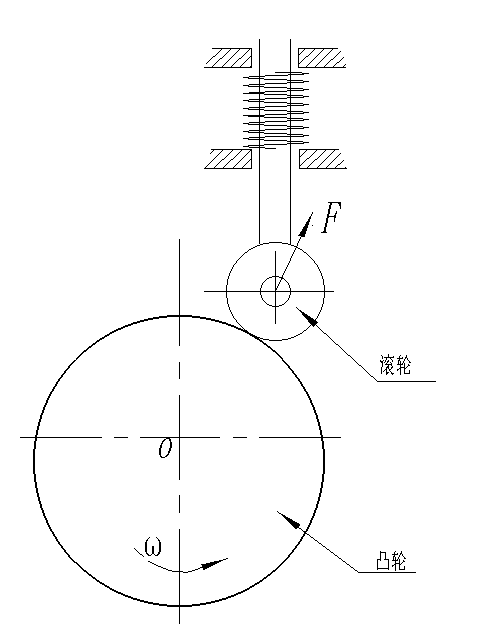

描述:用扭矩扳手测量凸轮轴转动时受到的扭矩,其中凸轮与弹簧接触,弹簧初始受压,旋转过程中弹簧亦被压,扳手套住凸轮轴一端,
开始旋转那刻及转动时扭矩都保持在30N.m左右(较慢的速度转动,不敢保证匀速,但还是较均匀),转到某角度停下,指针回到10N.m以下,
请问是什么原因?

请教扭矩计算问题~~
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer


【答案】应助回帖

★ ★ ★
感谢参与,应助指数 +1
阿灿: 金币+3 2015-03-17 10:16:33
(1)两者之间是否是静摩擦力和动摩擦力的不同导致的差距呢?
(2)凸轮所受的力矩与接触面的法线方向相关联,因此也就和接触点的位置有关吗,应该是个变动的量。力矩的大小等于力F乘以旋转轴心与接触点法线的距离。
2楼2015-03-06 17:42:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

阿灿

铜虫 (小有名气)

引用回帖:
2楼: Originally posted by peterflyer at 2015-03-06 17:42:36
(1)两者之间是否是静摩擦力和动摩擦力的不同导致的差距呢?
(2)凸轮所受的力矩与接触面的法线方向相关联,因此也就和接触点的位置有关吗,应该是个变动的量。力矩的大小等于力F乘以旋转轴心与接触点法线的距离。

1、我也不知道是不是动静摩擦的不同而导致,就像拉动一平面上的滑块,只有克服最大静摩擦力才能使其运动;类此,用扳手转动时是不是就要克服该机构与其它接触面的最大阻力(加弹簧力)才能使凸轮轴转动;但我想了下,理论计算的力矩和测的值不可能相差这么大吧,我计算的10N.m左右,测的30-40N.m。

2、对,力矩是变化值,力和力臂都在变化,我计算的力矩的大小就是等于力F乘以旋转轴心与接触点法线的距离。可这样计算结果还是很小。

很感谢你的回答,但我还是不太明白~~
3楼2015-03-06 19:26:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

从这再次出发

金虫 (正式写手)

【答案】应助回帖

★ ★ ★
感谢参与,应助指数 +1
阿灿: 金币+3 2015-03-17 10:16:39
根据你的描述,那就是说在静态的时候,凸轮受的扭矩大概也就10N.m,跟你的计算值差不多,这个扭矩就是滚轮与凸轮的摩擦力产生的,说明你计算应该没问题。在开始转动时和转动的过程中,你的这套机构与其他地方就会产生摩擦力等各种阻力,这些力增加了凸轮受的扭矩。
潜龙 勿用
4楼2015-03-07 11:43:37
