应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 材料综合 » 材料其他 » 求助啊！加入碳管之后对xrd产生什么个影响啊？恳求高人指点！！
101/1返回列表
查看: 2767  |  回复: 9
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

小君儿525

新虫 (小有名气)

[求助] 求助啊！加入碳管之后对xrd产生什么个影响啊？恳求高人指点！！ 已有2人参与

之前看文献中铁氧体种加入了碳管之后，xrd在铁氧体基础上出现了碳管的峰？
     为什么我的加入碳管之后不仅没有碳管的峰，并且感觉峰也变杂乱了，如图。
     求高人指点啊，这是为什么捏，是碳聚集了 ，还是太少了？？峰变杂乱是碳管的原因还是烧结等的原因？谢谢谢谢啦！！！！小女子感激不尽！

求助啊！加入碳管之后对xrd产生什么个影响啊？恳求高人指点！！

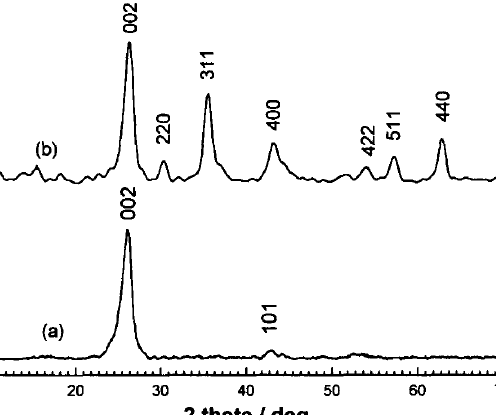

求助啊！加入碳管之后对xrd产生什么个影响啊？恳求高人指点！！-1


求助啊！加入碳管之后对xrd产生什么个影响啊？恳求高人指点！！-2
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-02-27 21:38:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小君儿525

新虫 (小有名气)
加入碳管之后的xrd应该如中间图那样才正确吗？？？
赞一下 回复此楼
2楼2015-02-27 21:40:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer

【答案】应助回帖

感谢参与，应助指数 +1
楼主的铁氧体和碳管的混合物若经过高温烧结的话，应该知道碳管会被氧化掉的。至少碳管的结构会遭到一定程度的破坏。最终的产物中会存在铁的氧化物、单质铁、铁的碳化物、碳管以及碳管转化的石墨等。
赞一下 回复此楼
3楼2015-02-28 11:24:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小君儿525

新虫 (小有名气)
引用回帖:
3楼: Originally posted by peterflyer at 2015-02-28 11:24:39
楼主的铁氧体和碳管的混合物若经过高温烧结的话，应该知道碳管会被氧化掉的。至少碳管的结构会遭到一定程度的破坏。最终的产物中会存在铁的氧化物、单质铁、铁的碳化物、碳管以及碳管转化的石墨等。

先谢谢你，烧结过程都是气氛保护的。您看第三张图和第一张图对比，那么杂乱的原因是碳管加入还是烧结过程的原因？混合后是不是应该像中间那样才正确？
赞一下 回复此楼
4楼2015-03-01 08:06:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xinghai1988

铁杆木虫 (著名写手)

【答案】应助回帖

引用回帖:
3楼: Originally posted by peterflyer at 2015-02-28 11:24:39
楼主的铁氧体和碳管的混合物若经过高温烧结的话，应该知道碳管会被氧化掉的。至少碳管的结构会遭到一定程度的破坏。最终的产物中会存在铁的氧化物、单质铁、铁的碳化物、碳管以及碳管转化的石墨等。

碳纳米管很稳定的，在空气中700摄氏度以下不会发生氧化，通常烧结的过程中不会被氧化掉，至少我使用真空热压烧结的方法，烧结温度为1150摄氏度，仍然可以找到具有管状结构的碳纳米管，但是出现了合金元素的富集情况。
赞一下 回复此楼
5楼2015-03-03 21:48:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xinghai1988

铁杆木虫 (著名写手)

【答案】应助回帖

引用回帖:
3楼: Originally posted by peterflyer at 2015-02-28 11:24:39
楼主的铁氧体和碳管的混合物若经过高温烧结的话，应该知道碳管会被氧化掉的。至少碳管的结构会遭到一定程度的破坏。最终的产物中会存在铁的氧化物、单质铁、铁的碳化物、碳管以及碳管转化的石墨等。

不好意思，是我考虑不够周全，和铁氧体一起烧结的话碳纳米管很可能发生氧化，即使CNT很稳定，但是C是可以还原铁的氧化物的。
赞一下 回复此楼
6楼2015-03-03 21:53:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer
引用回帖:
5楼: Originally posted by xinghai1988 at 2015-03-03 21:48:27
碳纳米管很稳定的，在空气中700摄氏度以下不会发生氧化，通常烧结的过程中不会被氧化掉，至少我使用真空热压烧结的方法，烧结温度为1150摄氏度，仍然可以找到具有管状结构的碳纳米管，但是出现了合金元素的富集情况 ...

我以前也做过这方面的一些实验，别说铁氧体了，就是纯铁也会和一部分碳纳米管发生反应生成了片层状的珠光体。
赞一下 回复此楼
7楼2015-03-03 22:49:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xinghai1988

铁杆木虫 (著名写手)

【答案】应助回帖

引用回帖:
7楼: Originally posted by peterflyer at 2015-03-03 22:49:37
我以前也做过这方面的一些实验，别说铁氧体了，就是纯铁也会和一部分碳纳米管发生反应生成了片层状的珠光体。...

这个，可能是工艺的原因或是碳管的问题吧，我的碳纳米管含有无定形碳很少。我通常会把烧结试样的表面打磨掉。烧结的试样我做过真空热处理，温度是1000摄氏度，仍然没有问题。
赞一下 回复此楼
8楼2015-03-03 22:55:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小君儿525

新虫 (小有名气)
引用回帖:
6楼: Originally posted by xinghai1988 at 2015-03-03 21:53:08
不好意思，是我考虑不够周全，和铁氧体一起烧结的话碳纳米管很可能发生氧化，即使CNT很稳定，但是C是可以还原铁的氧化物的。...

谢谢，您的意思是xrd中主峰变杂乱是由于铁氧体被一定程度的还原了吗？另外请教一下，如果掺入的碳管正常存在的话，相比较未掺入碳管xrd有什么不同呢？
赞一下 回复此楼
9楼2015-03-04 20:02:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xinghai1988

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★
小君儿525: 金币+5, ★★★很有帮助 2015-03-06 20:13:36
引用回帖:
9楼: Originally posted by 小君儿525 at 2015-03-04 20:02:41
谢谢，您的意思是xrd中主峰变杂乱是由于铁氧体被一定程度的还原了吗？另外请教一下，如果掺入的碳管正常存在的话，相比较未掺入碳管xrd有什么不同呢？...

我是根据@peterflyer的帖子才考虑到可能发生的氧化还原反应，之前我做实验是用CNT和铁合金，我烧结的试样不存在XRD不同的问题，可能我加入CNT的量很少。我建议你做拉曼散射，看一下烧结的试样是否具有CNT特征曲线，我看过有文献通过这种方法证明CNT的存在，但是我没有做过，不会分析数据。
赞一下 回复此楼
10楼2015-03-04 21:25:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 小君儿525 的主题更新
101/1返回列表
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[教师之家] 售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急 +4 5sJFDKp2kwuI 2026-11-06 6/300 2026-11-07 15:44 by Xc2FxHsHkBNc
[教师之家] 延安大学回应“副教授留绝笔信”：确已离世，正核实举报内容 +3 yexuqing 2026-11-04 5/250 2026-11-07 13:22 by 苏东坡二世
[论文投稿] 售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急 +3 2rKfVQg2jQww 2026-11-06 4/200 2026-11-07 10:14 by byEJ59EAM6hR
[考博] 售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急 +10 ncTVBM6AOJHF 2026-11-04 22/1100 2026-11-06 17:18 by 5sJFDKp2kwuI
[公派出国] 售一区SCI文章T0P，我:8O.551.O54,科目全,可十急 +4 ELBZ6WwEaRj6 2026-11-05 5/250 2026-11-06 16:43 by 5sJFDKp2kwuI
[考研] 售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急 +4 ELBZ6WwEaRj6 2026-11-05 7/350 2026-11-06 16:43 by 5sJFDKp2kwuI
[公派出国] 售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急 +6 ELBZ6WwEaRj6 2026-11-04 11/550 2026-11-06 16:32 by 5sJFDKp2kwuI
[考研] 售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急 +5 ELBZ6WwEaRj6 2026-11-04 10/500 2026-11-06 16:23 by 5sJFDKp2kwuI
[硕博家园] 售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急 +4 ttH3f1oA6ace 2026-11-04 11/550 2026-11-06 16:10 by 5sJFDKp2kwuI
[公派出国] 售SCI一区T0P文章，我:8O.55.1.O.5.4,科目齐全,可+急 +6 ncTVBM6AOJHF 2026-11-04 15/750 2026-11-06 13:49 by BkA9Bi5cMhkD
[硕博家园] 售一区SCI文章T0P，我:8O.551.O54,科目全,可十急 +3 ELBZ6WwEaRj6 2026-11-05 5/250 2026-11-06 09:01 by 2lRNluKrJpwL
[考研] 售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急 +3 ELBZ6WwEaRj6 2026-11-04 10/500 2026-11-06 05:32 by qL1cU46YIdK0
[硕博家园] 售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急 +3 ELBZ6WwEaRj6 2026-11-04 12/600 2026-11-06 05:32 by qL1cU46YIdK0
[公派出国] 售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急 +5 kvewwGtKktqB 2026-11-04 14/700 2026-11-06 05:10 by qL1cU46YIdK0
[硕博家园] 售SCI一区T0P文章，我:8O.55.1.O.5.4,科目齐全,可+急 +6 kvewwGtKktqB 2026-11-04 16/800 2026-11-06 05:00 by qL1cU46YIdK0
[硕博家园] 售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急 +4 ncTVBM6AOJHF 2026-11-04 12/600 2026-11-06 04:47 by qL1cU46YIdK0
[公派出国] 售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急 +3 ELBZ6WwEaRj6 2026-11-04 9/450 2026-11-06 02:15 by qL1cU46YIdK0
[考博] 售一区SCI文章T0P，我:8O.551.O54,科目全,可十急 +4 ttH3f1oA6ace 2026-11-04 7/350 2026-11-06 02:13 by qL1cU46YIdK0
[考研] 售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急 +4 ttH3f1oA6ace 2026-11-04 10/500 2026-11-06 02:04 by qL1cU46YIdK0
[硕博家园] 售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急 +3 ttH3f1oA6ace 2026-11-04 9/450 2026-11-06 02:02 by qL1cU46YIdK0
信息提示
关闭
请填处理意见
关闭
