[交流]
摩擦生热瞬态动力分析-瞬态热直接耦合出错，求帮助已有1人参与
|
|||

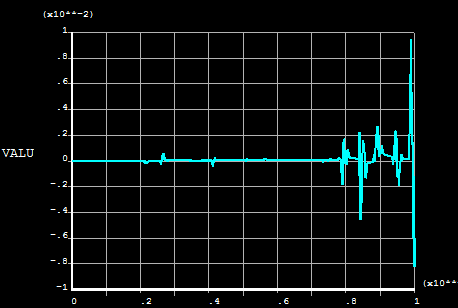

很抱歉啊亲们，刚注册的号没有金币，但真的希望大家能帮助，谢谢啦 ~~我用solid226单元模拟摩擦生热象，如图示模型和网格划分，图示处有一贯穿裂纹，并以裂纹面建立接触对。 约束： A1面约束X,Y=0,对面约束XYZ=0,面上component施加简谐力force 求解： 瞬态，一个分析步，子部2.5e-6，结束时间0.001. 结果： 通用后处理and事件后处理出现如图错误。温度竟然有负值并且会降低，还有没有摩擦的地方也会有杂乱的温升。 两类警告： *** WARNING *** SUPPRESSED MESSAGE CP = 16.271 TIME= 13:13:28 Some entities requested in the *VGET were undefined. *** WARNING *** SUPPRESSED MESSAGE CP = 198.215 TIME= 16:49:06 A reference heat flow value times the tolerance is used by the Newton-Raphson method for checking convergence. The calculated reference HT FLOW CONVERGENCE VALUE= 0 is less than a threshold. This threshold defaults to 1.0e-6 or is specified as MINREF on the CNVTOL command. Check results carefully.  5.png  1.jpg  2.png  3.png  4.png |
