——Tecplot相关问题——为什么3/4的数据没有显示？ 已有1人参与
|

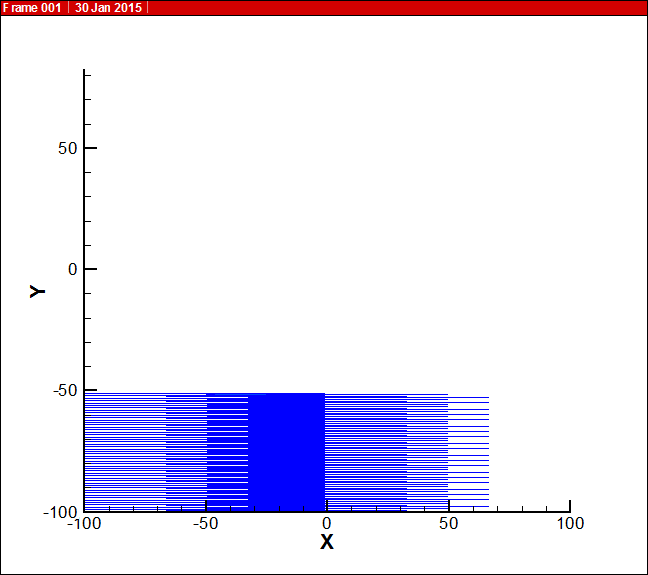

使用Tecplot打开PICTURE.DAT（见附件）时，有3/4的数据没有显示（见下图）。 本应显示x从-100到100且y从-100到100的数据，但y从-50到100的数据没有显示。 自我核对： 1、PICTURE.DAT中定义的"RO"的数据量为201*201，所以数据量没有问题。 2、y从-100到-50范围，数据中定义的"RO"的值有5e-11，3e-11，-2e-2；y从-50到100范围，数据中定义的"RO"的值有-3e-3，-1e-2，5e-2。虽然PICTURE.DAT中数据的数量级相差较大，但整体看y从-50到100范围"RO"的值与y从-100到-50范围是差不多的。 请问为何有3/4的数据没有显示？先行谢过！[ Last edited by xiaohai021 on 2015-1-31 at 15:21 ] |
回复此楼» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : PICTURE.DAT
2015-01-30 15:35:30, 1.39 M
