[求助] 大家看下这样接线可以嗎 已有1人参与

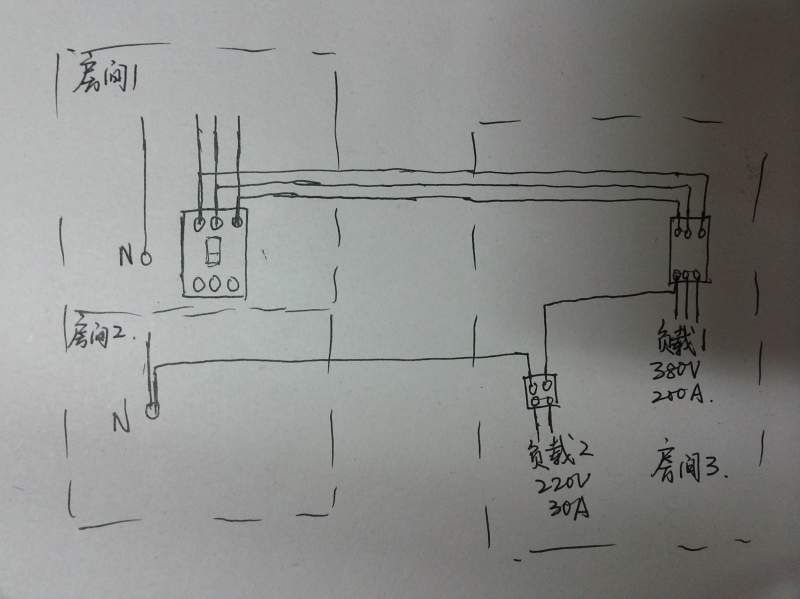

实验室（房间3）接线的时候只接了三相电，没有单相电，现在想接一路单相电，请问如图中接法可以吗，符合规范吗？


回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-01-23 10:28:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shuchangtuzi

金虫 (小有名气)
负载2接到负载1上的那根线挪到开关上面
赞一下 回复此楼
2楼2015-01-23 11:03:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jjdzhch

新虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
shuchangtuzi: 金币+20, ★★★★★最佳答案 2015-01-23 16:34:32
这样接线是可以的，但是注意两个问题，一是房间二的线路上不能有漏电开关，否则漏电开关会跳闸合不上，二是30A的电流有点大，确定房间二的线径够大能够承受房间三增加的电流。如果房间三的单相电不常用或功率不大可以装一个380变220隔离变压器更安全，不过30A 的隔离变压器就有点贵了。
赞一下 回复此楼
3楼2015-01-23 13:52:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shuchangtuzi

金虫 (小有名气)
引用回帖:
3楼: Originally posted by jjdzhch at 2015-01-23 13:52:49
这样接线是可以的，但是注意两个问题，一是房间二的线路上不能有漏电开关，否则漏电开关会跳闸合不上，二是30A的电流有点大，确定房间二的线径够大能够承受房间三增加的电流。如果房间三的单相电不常用或功率不大可 ...

谢谢解答，房间2线径没问题，有漏电开关，是不是从开关下引出的线路都不能用了。想再问下从房间1和2接零线进来本质上有区别吗，还有我不懂漏电，这些都安全吗
赞一下 回复此楼
4楼2015-01-23 14:48:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jjdzhch

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by shuchangtuzi at 2015-01-23 14:48:05
谢谢解答，房间2线径没问题，有漏电开关，是不是从开关下引出的线路都不能用了。想再问下从房间1和2接零线进来本质上有区别吗，还有我不懂漏电，这些都安全吗...

从开关的上面和下面都没关系，从负载一开关上面引出的话单独负载二工作的时候负载一可以关闭电源，但是接线或检修的时候必须关闭负载一前面的总开关，从下面接则负载二工作负载一必须通电。如果房间二有漏电开关则房间三的零线必须接到开关前面，否则房间二的火线和零线电流不平衡，漏电开关判断为漏电而跳闸，要不房间二线径够大的话火线和零线一起接过来。
赞一下 回复此楼
5楼2015-01-23 15:23:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shuchangtuzi

金虫 (小有名气)
引用回帖:
5楼: Originally posted by jjdzhch at 2015-01-23 15:23:18
从开关的上面和下面都没关系，从负载一开关上面引出的话单独负载二工作的时候负载一可以关闭电源，但是接线或检修的时候必须关闭负载一前面的总开关，从下面接则负载二工作负载一必须通电。如果房间二有漏电开关则 ...

明白了，非常感谢
