[求助]
请求各位帮忙处理一个关于ansys瞬态分析中的关于时间历程后处理器的问题 已有1人参与
|

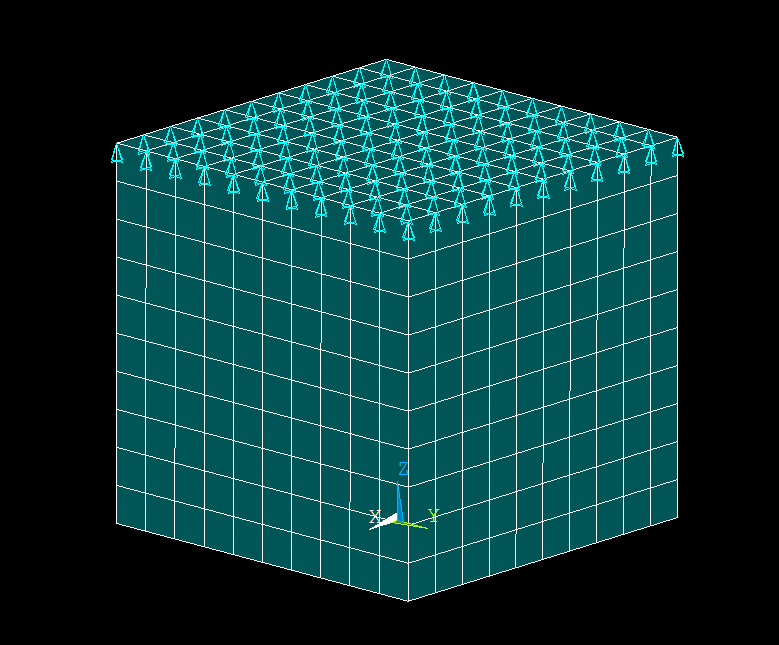

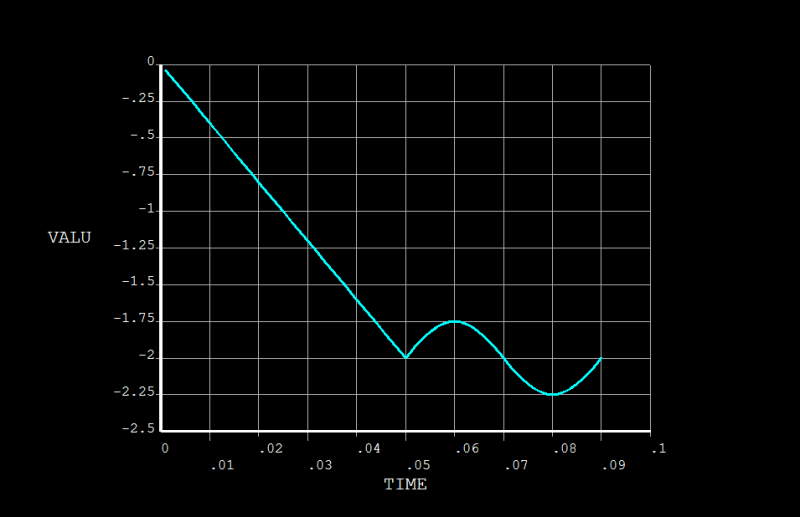

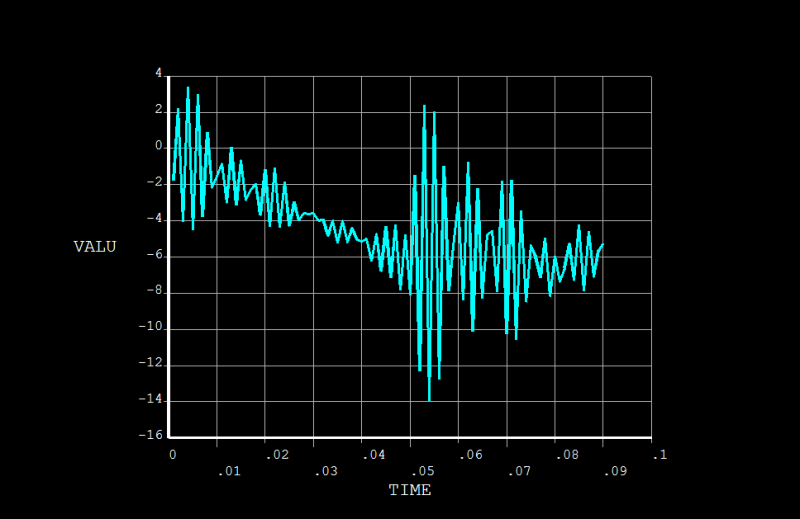

初次发帖，请多关照，我做的是在一个立方块上施加位移载荷，从而获得相应反力，立方块为超弹性橡胶材料，底部全约束，上表面在垂直方向上首先施加一定时间（time=0.05s）位移预载-40*time，然后施加长度为一个周期的正弦载荷-2+0.25*sin（50*pi*time），设置用transient的full法分析，最后得出结果如附件所示，位移时间图显示基本正确，但是上表面反力时间图不知道为什么会出现这种情况，请给位大神帮忙解释一下，万分感谢！ 模型.png  位移时间.png.png  反力时间.png.png |
