[求助]
ansys 焊接应力场问题已有2人参与
|
|

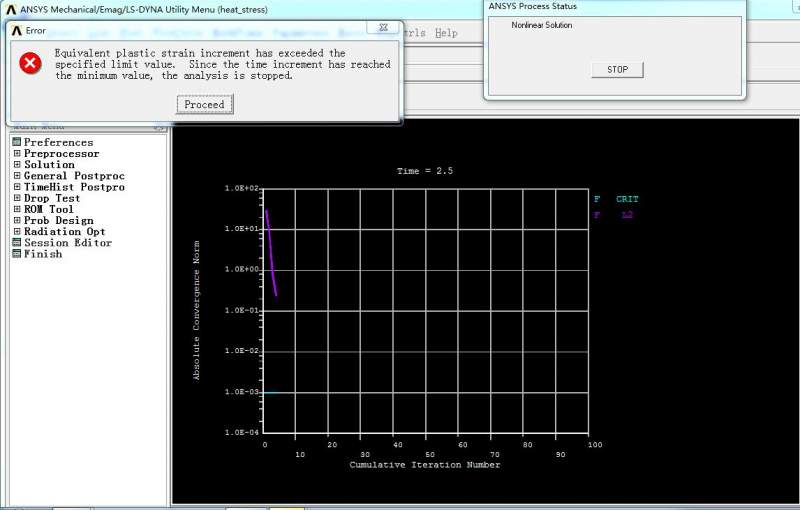

下面是我做的焊接应力场，温度场是对的，但是算应力场时老出现下面的问题，求大神解决！！！ 附上命令流。 finish /filname /filname,al_fe_weld /title,al_fe_weld /units,si btol,1e-7 /prep7 len=0.1 wid=0.05 thic=0.0015 lnum=20 i=100 u=10 v=0.5/60 pi=acos(-1) eta=0.8 k=1.2e5 them0=25 qmax=k*eta*u*i/pi radius=0.06 et,1,solid70 mp,dens,1,8030 mp,dens,2,4850 mp,alpx,1,1.78e-5 mp,alpx,2,9.36e-6 mp,kxx,1,16.3 mp,kxx,2,7.44 mp,c,1,502 mp,c,2,544 k,1,0,0,0 k,2,0,0,0.1 l,1,2 rectng,0,0.0005,0,0.001 rectng,0,0.05,0,0.001 rectng,0,-0.05,-0.0005,0 rectng,0,-0.05,0,0.001 rectng,0,-0.05,0,0.0015 pcirc,0,0.0005,270,360 wpoffs,0,0.001,0 pcirc,0,0.0005,0,90 wpcsys vdrag,all,,,,,,1 vptn,all vglue,all nummrg,all numcmp,volume vplot /view,,2,4,3 /replot allsel lsel,s,,,88,91 lesize,all,,,50,10 allsel lsel,a lsel,s,,,10 lsel,a,,,44 lesize,all,,,50,0.1 allsel lsel,s,,,92 lsel,a,,,95 lsel,a,,,20 lsel,a,,,65 lsel,a,,,93 lsel,a,,,96 lesize,all,,,50,10 allsel lsel,s,length,,0.1 lesize,all,,,100 allsel esize,0.0005 vsel,s,,,1 vsel,a,,,4 mat,1 vsel,all vsel,s,,,2,3 vsel,a,,,5,7 mat,2 vsel,all vsweep,all,,,0 allsel finish /solu esel,all *get,nemax,elem,,num,max *get,nemin,elem,,num,min alls antype,trans trnopt,full nropt,full,,on pred,on timint,0,struct timint,1,thern tintp,0.005,,,1,0.5,0.2 tref,25 t=0 dt0=1e-6 dt1=0.5 tinc=len/(lnum*v) time,dt0 timint,off kbc,1 nsubst,1 esel,all nsle,s ic,all,temp,25 alls outres,all,all solve esel,all eplot *do,im,0,lnum,0.1 vsel,s,,,4 vsel,a,,,3 vsel,a,,,7 eslv,r nsle asel,s,area,,30 asel,a,area,,47 asel,a,area,,52 nsla,s,1 esln,r,0 c=v*tinc*im b=thic a=-0.0005 tm=dt1+im*tinc time,tm antype,4,vtrest timint,on autots,on kbc,1 deltim,0.1,0.1,0.2 *do,i,nemin,nemax,1 *if,esel(i),eq,1,then xsy=centrx(i) ysy=centry(i) zsy=centrz(i) rr=abs(sqrt((xsy-a)*(xsy-a)+(ysy-b)*(ysy-b)+(zsy-c)*(zsy-c))) *if,rr,le,radius,then qr=qmax*exp(-k*rr*rr) sfe,i,nmface(i),hflux,,qr *endif *endif *enddo asel,s,mat,,1 asel,a,mat,,2 asel,u,,,30 asel,u,,,47 asel,u,,,52 nsla,r sf,all,conv,200,293 allsel outres,all,all solve esel,all vsel,s,,,4 vsel,a,,,3 vsel,a,,,7 eslv,r nsle asel,s,area,,30 asel,a,area,,47 asel,a,area,,52 nsla,r,1 esln,r,0 *do,i,1,6 sfedele,all,i,hflux *enddo allsel *enddo esel,all eplot save finish /filname /filname,heat_stress /prep7 allsel esel,s,,type,2 etchg,tts mptemp,1,25,500,1000,1500,2000 mpdata,ex,1,1,1.93e11,1.5e11,0.7e11,0.1e11,0.01e11 mpdata,ex,2,1,1.02e11,0.5e11,0.08e11,0.001e11,0.0001e11 tb,bkin,1,5 tbtemp,25,1 tbdata,1,1200e6,0.193e11 tbtemp,500,2 tbdata,1,933e6,0.15e11 tbtemp,1000,3 tbdata,1,435e6,0.07e11 tbtemp,1500,4 tbdata,1,70e6,0.01e11 tbtemp,2000,5 tbdata,1,7e6,0.001e11 tb,bkin,2,5 tbtemp,25,1 tbdata,1,800e6,0.102e11 tbtemp,500,2 tbdata,1,400e6,0.05e11 tbtemp,1000,3 tbdata,1,70e6,0.008e11 tbtemp,1500,4 tbdata,1,1e6,0.0001e11 tbtemp,2000,5 tbdata,1,0.1e6,0.00001e11 mp,nuxy,1,0.29 mp,nuxy,2,0.3 finish /solu antype,trans solcontrol,off neqit,100 lumpm,0 allsel tref,25 autots,on kbc,1 lnsrch,1 trnopt,full nropt,full,,off allsel *do,im,0,12,1 tm=dt1+im time,tm ldread,temp,,,tm,0,al_fe_weld,rth solve *enddo finish  wenti.JPG |
回复此楼» 收录本帖的淘帖专辑推荐
 焊接有限元分析 | ANSYS命令流 |
» 猜你喜欢
2025冷门绝学什么时候出结果
已经有5人回复
-
Bioresource Technology期刊，第一次返修的时候被退回好几次了
已经有7人回复
-
真诚求助：手里的省社科项目结项要求主持人一篇中文核心，有什么渠道能发核心吗
已经有8人回复
-
寻求一种能扛住强氧化性腐蚀性的容器密封件
已经有5人回复
-
请问哪里可以有青B申请的本子可以借鉴一下。
已经有4人回复
-
孩子确诊有中度注意力缺陷
已经有14人回复
-
请问下大家为什么这个铃木偶联几乎不反应呢
已经有5人回复
-
请问有评职称，把科研教学业绩算分排序的高校吗
已经有5人回复
-
天津工业大学郑柳春团队欢迎化学化工、高分子化学或有机合成方向的博士生和硕士生加入
已经有4人回复
-
康复大学泰山学者周祺惠团队招收博士研究生
已经有6人回复
» 本主题相关价值贴推荐，对您同样有帮助:
ANSYS应力问题请教
已经有10人回复- ansys模拟残余应力的问题，不会写命令流
已经有7人回复
- ansys外插法焊缝热点应力
已经有9人回复
- 焊接模拟时，在进行应力计算时出现的问题
已经有5人回复
- 大家学习的模拟软件哪些可以做焊接的温度场和应力场模拟的啊
已经有5人回复
- 帮帮我吧ansys应力应变分析
已经有4人回复
- ANSYS应力云图输出问题，高手看看是什么问题
已经有8人回复
- 请问焊接应力的形成主要受哪些因素影响？？
已经有5人回复
- ansys应力计算
已经有3人回复
- ansys焊接热应力分析温度场是对的，残余应力分布是错的
已经有11人回复
- 焊接残余应力与变形之间的联系问题
已经有3人回复
- ansys焊接模拟中的问题
已经有7人回复
- ansys计算出应力的单位
已经有8人回复
- ansys热残余应力
已经有14人回复
- ansys残余应力模拟
已经有9人回复
- 请教ANSYS热应力方面的问题：所模拟出的热应力出现振荡的现象。谢谢！
已经有13人回复
- 关于热应力分析的耦合问题
已经有20人回复
- 应力场与温度场
已经有7人回复
- ANSYS活塞热应力分析
已经有5人回复
- 【求助】ANSYS分析应力过程中存在的问题
已经有3人回复
- 【求助】ansys进行淬火过程模拟残余应力时比容变化的处理
已经有6人回复
fangdian
木虫 (正式写手)
- 应助: 201 (大学生)
- 金币: 2836.4
- 散金: 64
- 红花: 33
- 帖子: 818
- 在线: 206.9小时
- 虫号: 1926821
- 注册: 2012-08-06
- 专业: 多相流热物理学
2楼2015-01-15 18:25:50
3楼2015-01-15 20:01:26
阿七不笨
金虫 (正式写手)
- 应助: 27 (小学生)
- 金币: 2225.3
- 散金: 3
- 红花: 1
- 帖子: 721
- 在线: 236.2小时
- 虫号: 2716890
- 注册: 2013-10-11
- 性别: GG
- 专业: 机械结构强度学
4楼2015-01-16 13:53:49
|
多谢，这个问题解决了。但是又出问题了 Temperatures for material properties must be in ascending order. The MPTEMP command is ignored. 我把命令流改为这样了 mptemp,,,,,,,, mptemp,1,25 mptemp,2,250 mptemp,3,500 mptemp,4,750 mptemp,5,1000 mptemp,6,1500 mptemp,7,1700 mptemp,8,2500 mpdata,kxx,1,,50 mpdata,kxx,1,,47 mpdata,kxx,1,,40 mpdata,kxx,1,,27 mpdata,kxx,1,,30 mpdata,kxx,1,,35 mpdata,kxx,1,,14 mpdata,kxx,1,,14.2 mpdata,c,1,,460 mpdata,c,1,,480 mpdata,c,1,,530 mpdata,c,1,,675 mpdata,c,1,,670 mpdata,c,1,,660 mpdata,c,1,,780 mpdata,c,1,,820 mp,dens,1,7800 mp,alpx,1,1.78e-5 mptemp,,,,,,,, mptemp,1,25 mptemp,2,100 mptemp,3,200 mptemp,4,300 mptemp,5,400 mptemp,6,500 mptemp,7,600 mpdata,kxx,2,,176 mpdata,kxx,2,,180 mpdata,kxx,2,,184 mpdata,kxx,2,,188 mpdata,kxx,2,,192 mpdata,kxx,2,,198 mpdata,kxx,2,,200 mpdata,c,2,,728 mpdata,c,2,,795 mpdata,c,2,,879 mpdata,c,2,,963 mpdata,c,2,,1089 mpdata,c,2,,1290 mpdata,c,2,,1560 mp,dens,2,2700 mp,alpx,2,9.36e-6 |
5楼2015-01-19 10:37:07
