如何绘制三维加工图（功率耗散图+失稳图）？？？ 已有1人参与
|

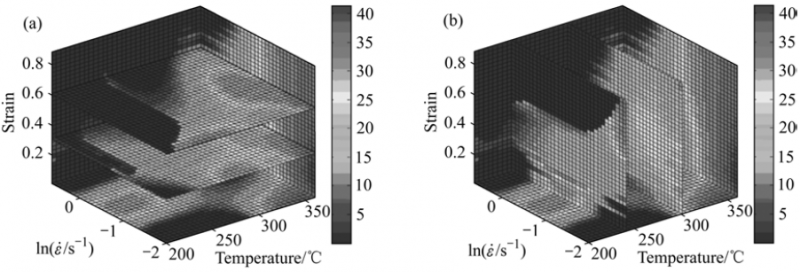

rt，考虑到应变的影响，要绘制三维加工图（功率耗散图+失稳图）。固定应变的二维加工图已经会画，但是三维的就不知道怎么下手了，希望能得到大家的帮助，30金币先奉上。PS：文献中的三维加工图见附件。 1.png  2.png |
