[求助] 阻抗分析,请大家指点迷津 已有1人参与

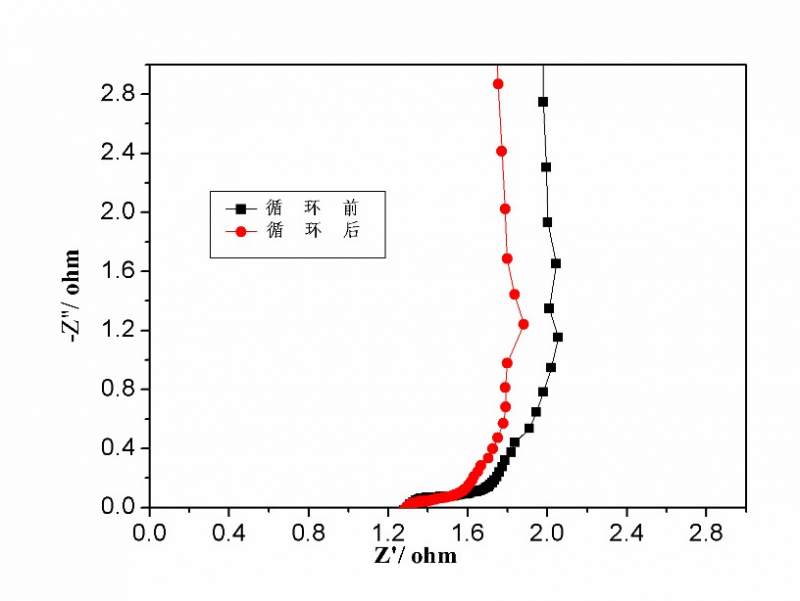

刚接触电化学,对电化学阻抗很是迷惑。做的是碳超级电容器,其中黑色曲线是循环前的曲线,而红色是循环后曲线。但分析时总感觉不对劲。循环后电容下降,圆弧半径应该变大才对啊。为什么我做的曲线不是这样的呢?怀疑是实验有问题,于是又做了重复试验,仍然如此。不知道我是哪里出了问题?还是有可能有这样的情况发生,又怎么去分析呢?并且我发现循环后较之循环前,低频区的直线变短了,这又是为什么?问题很多,求大神指点,不甚感谢!

阻抗分析,请大家指点迷津
阻抗分析 .jpg
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

keke8138

铜虫 (小有名气)


低频区的直线变短,在这张截图中看不出,但全图是这样的情况
2楼2015-01-08 18:12:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

keke8138

铜虫 (小有名气)


明白问题出在哪了
3楼2015-01-08 19:39:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gaoyudong

银虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
keke8138: 金币+10, 是我本身试验的问题,但还是很感谢您热心回帖 2015-01-11 21:09:35
是不是应该把下面那放大看看,再做分析
创造一个舞台,成就自己梦想!
4楼2015-01-08 19:51:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

嘀嘟Д小库洛

木虫 (小有名气)

纯洁的魔王

搞混了吧,低频的直线才是你说的电容。一般而言,电容越小,则在相同的频率下,阻抗虚部越大,低频区的直线应该越长。在实际的谱图中,前面的电路也会对低频的虚部有贡献,这样比较就不那么直观了。
默默地...
5楼2015-01-09 09:41:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

achu2008

金虫 (小有名气)

怎么看 都感觉楼主的阻抗图有点问题呢
跟着心走
6楼2015-01-09 10:14:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

keke8138

铜虫 (小有名气)


问题已经解决,但还是感谢大家的热心回帖
7楼2015-01-11 21:05:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

keke8138

铜虫 (小有名气)


帖子取消不了,看到的亲们请忽略。
8楼2015-01-11 21:24:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wj_zhang9528

铁虫 (小有名气)

引用回帖:
3楼: Originally posted by keke8138 at 2015-01-08 19:39:46
明白问题出在哪了

请问是什么原因呢

发自小木虫Android客户端
9楼2018-01-25 00:34:16
