[求助] Fluent 仿真简易汇风后的风速流场

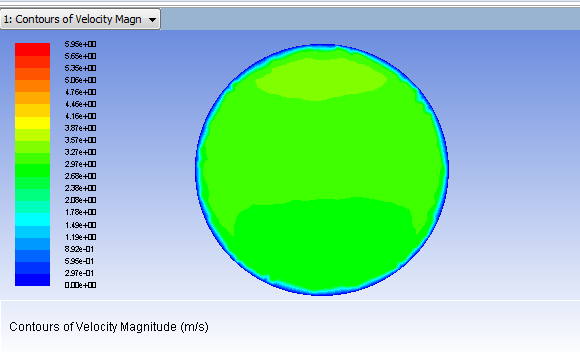

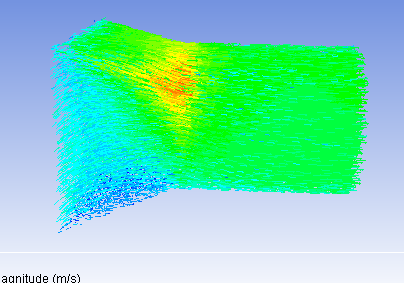

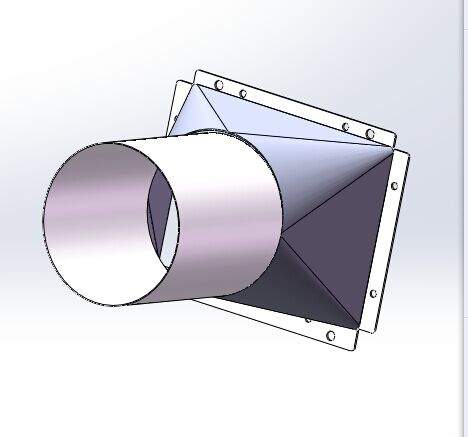

这是一个方进圆出的汇风装置,进口的风速2m/s斜向上45°,fluent仿真后的出口处截面风速如下图,由上到下减小。但是我用卡纸做了简易的装置想验证一下,但是得到的实验数据与仿真结果相差很多,如下图,在截面下面风速达到最大,而在中间偏上的位置达到最小值。
      因为我是新人一个,很是不理解到底实验和仿真的哪个出了问题,斜吹的风在碰到壁面后是弹到最下端了吗。还有这种问题处理网格的最好方式是什么呢,壁面要加密吗。希望在这里能得到大家的帮忙呀,好让我早日完成毕业大计。谢谢大家啦。

Fluent 仿真简易汇风后的风速流场


Fluent 仿真简易汇风后的风速流场-1


Fluent 仿真简易汇风后的风速流场-2


Fluent 仿真简易汇风后的风速流场-3
