[求助] 关于fluent里VOF模型的问题 已有2人参与

非常简单的一个模型，模型中红色为水（水深4m），蓝色为空气（空气域高1m），左侧为速度入口，右侧为压力出口，水一恒定速度（0.1m/s）从左侧流入，右侧流出；

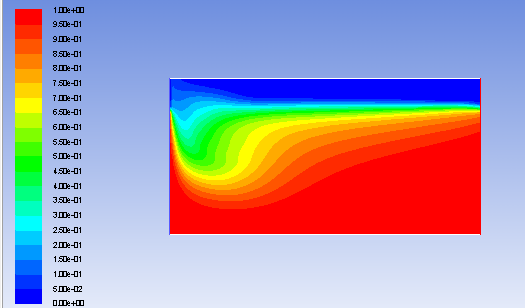

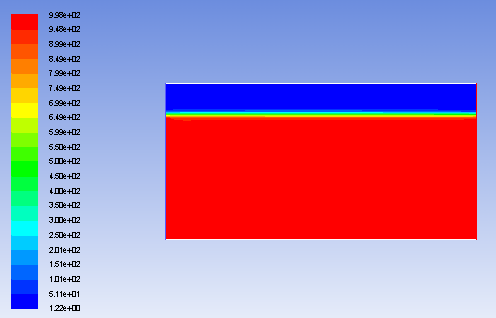

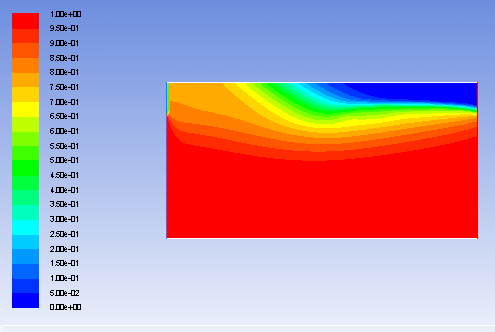

采用VOF模型，对水区域patch后，图像如图4所示，但开始计算时为什么是水先充满整个模型（图1），随着不断计算（图2、3），最后流场才稳定成图4这样？

关于fluent里VOF模型的问题


关于fluent里VOF模型的问题-1


关于fluent里VOF模型的问题-2


关于fluent里VOF模型的问题-3
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-12-23 19:33:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

openfoam

新虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
域内水的初场为（0 0 0）？尝试修改为(0 0 0.1) 试一下
赞一下 回复此楼
2楼2014-12-23 23:26:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhoubing34

铁杆木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
楼主，图123查看的是哪个物理量？   当设置好参数后，直接查看相，不用计算就会看到图片4

[ 发自小木虫客户端 ]
赞一下 回复此楼
3楼2014-12-23 23:37:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

steven_tan

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by zhoubing34 at 2014-12-23 23:37:06
楼主，图123查看的是哪个物理量？   当设置好参数后，直接查看相，不用计算就会看到图片4

查看的就是密度~~~~我的patch完就能看到图4，但是开始计算的时候为什么会出现图1那种情况，而不是图4
赞一下 回复此楼
4楼2014-12-24 10:19:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhoubing34

铁杆木虫 (正式写手)

【答案】应助回帖

引用回帖:
4楼: Originally posted by steven_tan at 2014-12-24 10:19:02
查看的就是密度~~~~我的patch完就能看到图4，但是开始计算的时候为什么会出现图1那种情况，而不是图4...

图4是，观察的是相，就是phase，而你图123观察的是密度，肯定不一样啊。   你注意你看的是什么物理量，到底调整为phase了吗

[ 发自小木虫客户端 ]
赞一下 回复此楼
5楼2014-12-25 08:02:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

steven_tan

新虫 (初入文坛)
引用回帖:
5楼: Originally posted by zhoubing34 at 2014-12-25 08:02:05
图4是，观察的是相，就是phase，而你图123观察的是密度，肯定不一样啊。   你注意你看的是什么物理量，到底调整为phase了吗
...

这是模型的动画 你看看有什么问题？？
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : sequence-1.mpeg
    • 2014-12-25 13:16:35, 2.73 M
6楼2014-12-25 13:13:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

steven_tan

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by openfoam at 2014-12-23 23:26:30
域内水的初场为（0 0 0）？尝试修改为(0 0 0.1) 试一下

什么意思呀？？没大看明白
这是模型的动画  你看看这个现象正常吗
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : sequence-1.mpeg
    • 2014-12-25 13:18:31, 2.73 M
7楼2014-12-25 13:15:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

openfoam

新虫 (正式写手)
引用回帖:
7楼: Originally posted by steven_tan at 2014-12-25 13:15:22
什么意思呀？？没大看明白
这是模型的动画  你看看这个现象正常吗...

1 太快了看不清 请采用多帧处理
2 看起来正常 但建议把初始场设置为有速度的 0.1m/s
3 在不可压缩VOF中，显示密度和相识一样的图

祝好
赞一下 回复此楼
8楼2014-12-25 19:47:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

steven_tan

新虫 (初入文坛)
引用回帖:
8楼: Originally posted by openfoam at 2014-12-25 19:47:56
1 太快了看不清 请采用多帧处理
2 看起来正常 但建议把初始场设置为有速度的 0.1m/s
3 在不可压缩VOF中，显示密度和相识一样的图

祝好...

我试试看
回复此楼
9楼2014-12-25 21:05:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xjtuzmg

新虫 (初入文坛)
楼主问题解决了吗?怎么解决的？我现在也遇到了类似的问题，求指教！
赞一下 回复此楼
10楼2018-09-21 14:36:57
