[求助] 关于压电陶瓷串联谐振频率的问题已有1人参与

是这样，我将压电陶瓷固定在金属圆柱的端面，将这个组件与示波器、信号发生器串联，然后测得谐振频率，我可不可以这样理解，当压电陶瓷的频率（通过调节信号发生器）与金属圆柱的固有频率接近时，发生共振现象，金属圆柱有N阶固有频率，这样我可以通过调节得到不同的谐振频率，是这样的吗？

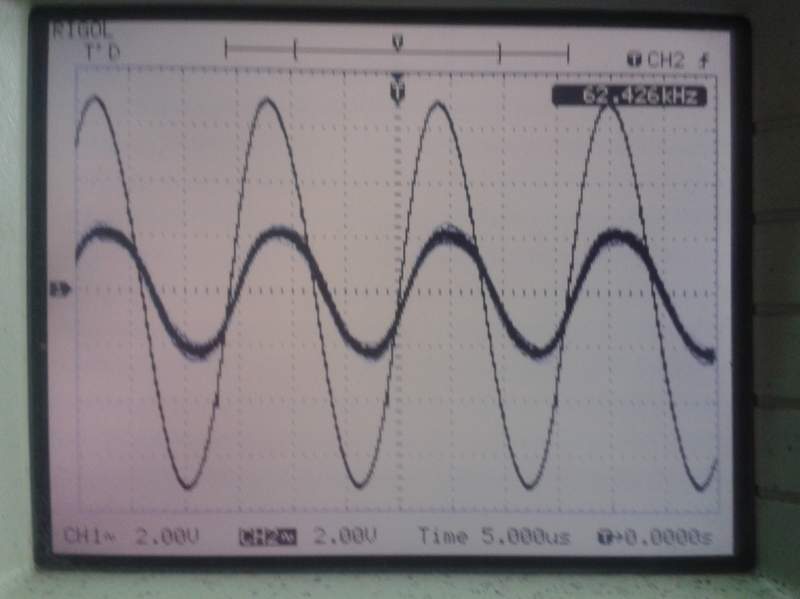

如果是的话，那么示波器显示出来的波形图代表什么意思？如图
谢谢帮忙！！


回复此楼

» 猜你喜欢

Bioresource Technology期刊，第一次返修的时候被退回好几次了已经有8人回复
AI论文写作工具：是科研加速器还是学术作弊器？已经有4人回复
寻求一种能扛住强氧化性腐蚀性的容器密封件已经有7人回复
到新单位后，换了新的研究方向，没有团队，持续积累2区以上论文，能申请到面上吗已经有8人回复
申请2026年博士已经有6人回复
请问哪里可以有青B申请的本子可以借鉴一下。已经有5人回复
天津工业大学郑柳春团队欢迎化学化工、高分子化学或有机合成方向的博士生和硕士生加入已经有5人回复
2025冷门绝学什么时候出结果已经有7人回复
请问有评职称，把科研教学业绩算分排序的高校吗已经有6人回复
康复大学泰山学者周祺惠团队招收博士研究生已经有6人回复

» 本主题相关价值贴推荐，对您同样有帮助:

压电陶瓷的尺寸和谐振频率已经有4人回复
压电陶瓷谐振频率方面的疑问，求指导已经有9人回复
怎样使用安捷伦4294a仪器测定压电陶瓷低频的正谐振频率，反谐振频率已经有3人回复
2014年度浙江省自然科学基金拟资助项目清单已经有14人回复
压电陶瓷振子的机械谐振对应于材料中那种微观极化机制的谐振？已经有13人回复
电容与频率的关系已经有5人回复
介电常数的测量模式已经有4人回复
求助，有关电压频率的一个问题。已经有15人回复
求助，压电材料电容问题？已经有9人回复
介电常数随频率升高而升高已经有11人回复
半波长厚度的压电换能器指的是谐振频率还是反谐振频率？已经有7人回复
压电陶瓷多层和单层的d33大小是不是一样的已经有7人回复
求助：关于压电陶瓷PZT的频率已经有10人回复
压电PZT谐振频率已经有4人回复
阻抗分析和压电陶瓷已经有14人回复
压电陶瓷同一面的电容计算已经有7人回复
求助：压电材料谐振频率处出现锯齿形杂波已经有10人回复
【求助】压电陶瓷频率测试和基本知识的请教！已经有3人回复

1楼2014-12-16 14:38:55

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

sqhuayi

木虫 (小有名气)

应助: 13 (小学生)
金币: 2317.1
散金: 11
红花: 3
帖子: 195
在线: 50.6小时
虫号: 1806641
注册: 2012-05-09
专业: 结构陶瓷

【答案】应助回帖

这里首先说明，金属柱是否有N个固有频率我不清楚，姑且认为如此吧。
对于压电陶瓷来说，必须要清楚其谐振频率是有傅里叶变换性质的，就是有基音频率，泛音频率，基音频率只有一个，泛音频率是傅里叶变换，取其奇数。
那么如果压电陶瓷的泛音振动可以与金属柱的固有频率的N个中有x个相近，那么肯定是可以实现楼主要求的，虽然越靠后其信号越弱，但实际两者的第N个谐振频率无法适应在一起。
所以最后只有两者贴合后共有的一个谐振频率得到实用。

赞一下

回复此楼

2楼2015-01-06 11:30:25
