[求助] 介电常数随频率升高而升高

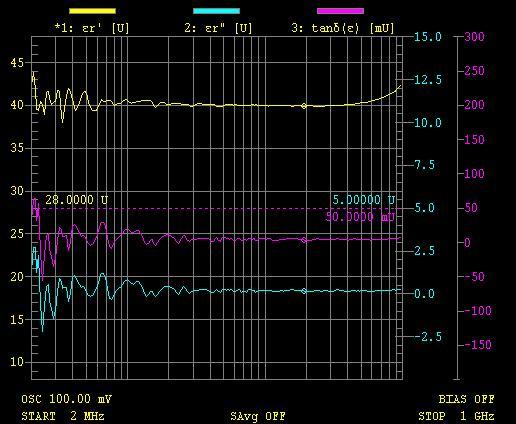

如图，最近最一个介电常数40的材料，测试仪器为agilent4991，在800MHz以上出现介电常数突然上升，损耗无明显变化。用网分测试高于800MHz时候，插入损耗剧烈上升。

回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
哟喂，莫得本事敢梳分分头嗦！
1楼2012-11-13 12:34:44
已阅   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

zhanglei02

木虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
材料学: 金币+2, 鼓励交流 2012-11-13 20:22:30
matsee: 金币+5, ★有帮助, 认可谐振，更想知道的是不是这个设备的问题，联系agilent工程师中~~~ 2012-11-15 18:32:21
此时即将达到产品的自发共振频率。高频时产品已经不能单单的看作是电容，而是等效成电容、电阻、电感。如果频率再高的话你的产品就会表现出电感性，电容表现为负值。

[ 发自手机版 http://muchong.com/3g ]
赞一下(3人) 回复此楼
3楼2012-11-13 18:07:55
 已阅   关注TA 给TA发消息 送TA红花 TA的回帖

matsee

木虫 (正式写手)

Beauty Hunter
有没有人遇到相同情况，为什么会出现这种情况，请大牛指导
赞一下(1人) 回复此楼
哟喂，莫得本事敢梳分分头嗦！
2楼2012-11-13 12:35:48
 已阅   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

朱九零

新虫 (小有名气)
我表示没用过这个仪器
赞一下 回复此楼
4楼2012-11-14 13:01:21
 已阅   关注TA 给TA发消息 送TA红花 TA的回帖

loveSeeker

铜虫 (初入文坛)
引用回帖:
3楼: Originally posted by zhanglei02 at 2012-11-13 18:07:55
此时即将达到产品的自发共振频率。高频时产品已经不能单单的看作是电容，而是等效成电容、电阻、电感。如果频率再高的话你的产品就会表现出电感性，电容表现为负值。
...

共振也是我分析的一个主要原因，但是修改样品尺寸准备说是把样品的尺寸增加，原本是Φ20*2,现在增加厚度了，也增加直径了，基本没有什么变化。
赞一下 回复此楼
你若安好，便是晴天
5楼2012-11-14 13:28:09
 已阅   关注TA 给TA发消息 送TA红花 TA的回帖

水中悲歌

新虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
这位同学，你这个结果跟我做的一样啊，我的也是800Mhz就往上翘了，也是用的Agilent 4991A测的，并且我做的也是介电常数40，你QQ多少，一起讨论
赞一下 回复此楼
我的脚步不会停下是因为那是朝着你的方向走去
6楼2012-11-14 15:36:43
 已阅   关注TA 给TA发消息 送TA红花 TA的回帖

水中悲歌

新虫 (小有名气)

【答案】应助回帖

http://muchong.com/bbs/viewthread.php?tid=5163296&authorid=2083106这是我前几天发的帖子
赞一下 回复此楼
我的脚步不会停下是因为那是朝着你的方向走去
7楼2012-11-14 15:44:58
 已阅   关注TA 给TA发消息 送TA红花 TA的回帖

baobao77dw

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by zhanglei02 at 2012-11-13 18:07:55
此时即将达到产品的自发共振频率。高频时产品已经不能单单的看作是电容，而是等效成电容、电阻、电感。如果频率再高的话你的产品就会表现出电感性，电容表现为负值。
...

共振能说的具体些吗，是材料本身的固有频率吗？以前我测介电温谱时在三百多度也遇见负介电常数，每个频率（1k,10k,100k,1m）都出现了负的，您能说说吗？另外一个问题我们用的是agilent4284,测介电温谱时，在电脑上显示的挺好，但是把数据拷出来，用oringe一画图就发现，1k,10k,100k,1M,的这四个频率的介电常数差别太大了，尤其是低频的数值要比高频的大很多，而在测试时的那个电脑上显示的是这几个频率的峰高是差不多可以比拟的，但是画完图一看，其他频率的图在完整的1khz的曲线下边就变成了一条水平线了，要我很不解，不知道是不是我哪里出问题了，您能指导一下吗？
赞一下 回复此楼
8楼2012-11-15 00:24:09
 已阅   关注TA 给TA发消息 送TA红花 TA的回帖

zhanglei02

木虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★
matsee: 金币+5, ★有帮助, 回头去试试看，谢谢。那意思是耶可以把谐振峰调到1G以下么？ 2012-11-15 18:30:53
引用回帖:
5楼: Originally posted by loveSeeker at 2012-11-14 13:28:09
共振也是我分析的一个主要原因，但是修改样品尺寸准备说是把样品的尺寸增加，原本是Φ20*2,现在增加厚度了，也增加直径了，基本没有什么变化。...

你把容量做小：直径变小，厚度增大，可以提高自发共振频率点。
赞一下 回复此楼
9楼2012-11-15 00:35:24
 已阅   关注TA 给TA发消息 送TA红花 TA的回帖

zhanglei02

木虫 (小有名气)
引用回帖:
8楼: Originally posted by baobao77dw at 2012-11-15 00:24:09
共振能说的具体些吗，是材料本身的固有频率吗？以前我测介电温谱时在三百多度也遇见负介电常数，每个频率（1k,10k,100k,1m）都出现了负的，您能说说吗？另外一个问题我们用的是agilent4284,测介电温谱时，在电脑上 ...

不是材料本身的固有频率，在测试时你做的圆片相当于一个电容器，我们现实中的电容器是非理想的，存在寄生电感和寄生电阻。一般等效为L、C、R的串联形式。其中L和C形成谐振电路，共振频率为L和C的谐振频率。所以这个频率和容量C关系较大。建议你做对比试验时把圆片的容量做的相差不大，这样不同介电常数材料的频率特性可能更有可比性。
还有agilent4284没用过，不知道电脑上的显示坐标轴是不是对数坐标，你可以留意一下。
