[求助] 焊接工艺，以及图纸说明 已有2人参与

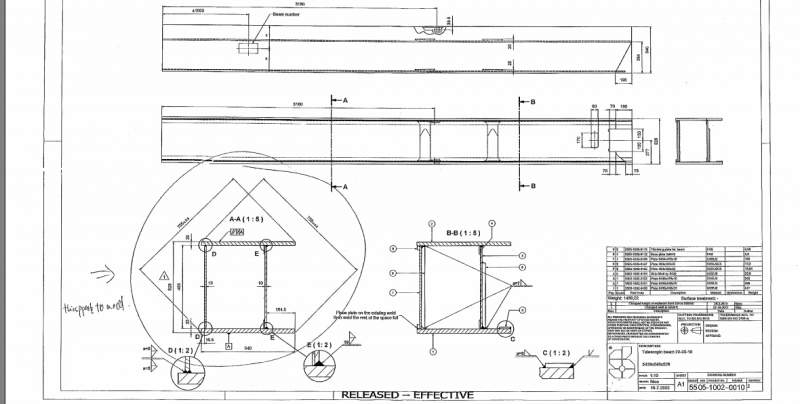

搞不懂，图纸8会什么有尖的一部分出来，起到一个什么样的作用

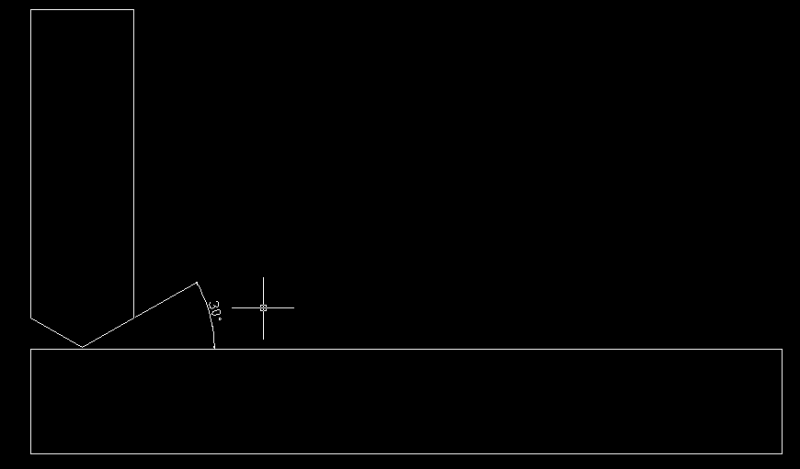

我自己也画了下大致示意图，请大家指正。

大致思路：我考虑用MAG焊，开坡口，每隔一段距离用三角架固定，在焊接前，先用把三脚架焊接在工件上，防止变形，确保其平行度要求。采取机器人焊接，焊接完后，再用打磨机打磨。焊接工艺，以及图纸说明

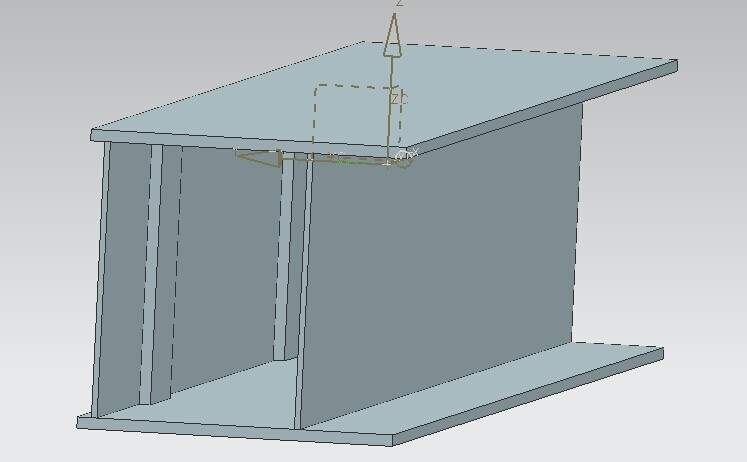

焊接工艺，以及图纸说明-1


焊接工艺，以及图纸说明-2


焊接工艺，以及图纸说明-3
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 焊接.pdf
    • 2014-12-15 15:12:48, 143.68 K
  • 附件 2 : 什么意思.jpg
    • 2014-12-15 15:15:07, 52.63 K

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
人生没只有成功和平庸，没有失败
1楼 2014-12-15 15:25:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

li974901262

新虫 (初入文坛)
焊接这个结构简单就是先焊接左边的板，然后在焊接右边的板子，我们很多的结构都是，不过你需要增加支撑，以及焊后调型，我看不清长度。最后右边的板子加垫板
赞一下 回复此楼
2楼2014-12-15 20:05:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

li974901262

新虫 (初入文坛)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
NOCOLOK: 金币+3, ★★★很有帮助, 20mm厚的板子，为了防止变形，我做了几个三角架，先把他们焊上去 2014-12-16 08:49:21
10mm的板子单边坡口完全搞定了不用2面太麻烦了，里面先加角焊缝
赞一下 回复此楼
3楼2014-12-15 20:07:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

NOCOLOK

新虫 (正式写手)
引用回帖:
2楼: Originally posted by li974901262 at 2014-12-15 20:05:01
焊接这个结构简单就是先焊接左边的板，然后在焊接右边的板子，我们很多的结构都是，不过你需要增加支撑，以及焊后调型，我看不清长度。最后右边的板子加垫板

我不知道为什么是一个锥子型
赞一下 回复此楼
人生没只有成功和平庸，没有失败
4楼2014-12-16 12:37:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

SHIFENG18

铁杆木虫 (正式写手)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
NOCOLOK: 金币+3, ★★★很有帮助 2014-12-17 08:57:21
引用回帖:
4楼: Originally posted by NOCOLOK at 2014-12-16 12:37:20
我不知道为什么是一个锥子型...

因为已经没有焊脚，所以钢板事先打好坡口，焊脚放在坡口，要求填实焊满。
赞一下 回复此楼
sf
5楼2014-12-17 07:20:48
