[交流] 【图】我的自制钨铼热电偶焊接方法

我的研究课题是钛铝合金定向凝固，要精确测温，
但钨铼热电偶实在太脆了，老是坏

按照导师的说法自制了一套焊接方法：
(熔点3000多度钨铼的都可以焊接，其他低熔点的铂铑、K型等自然都可以)

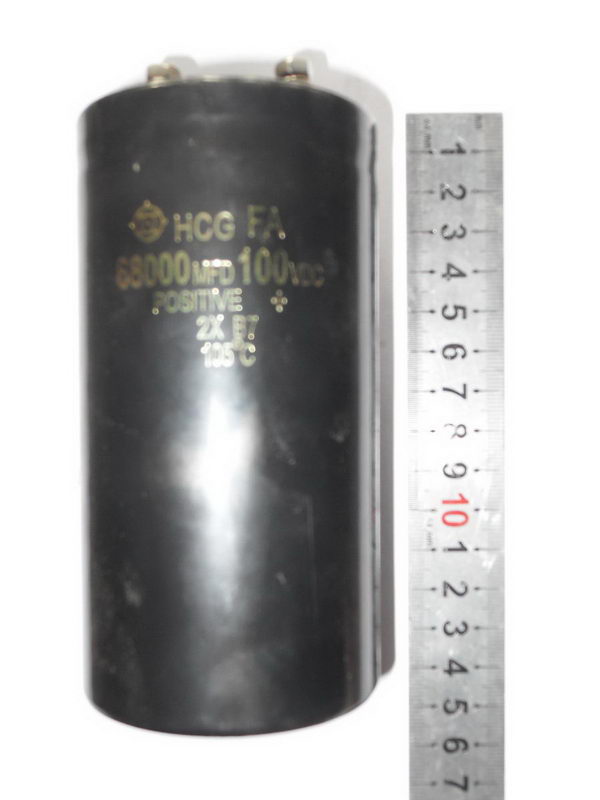

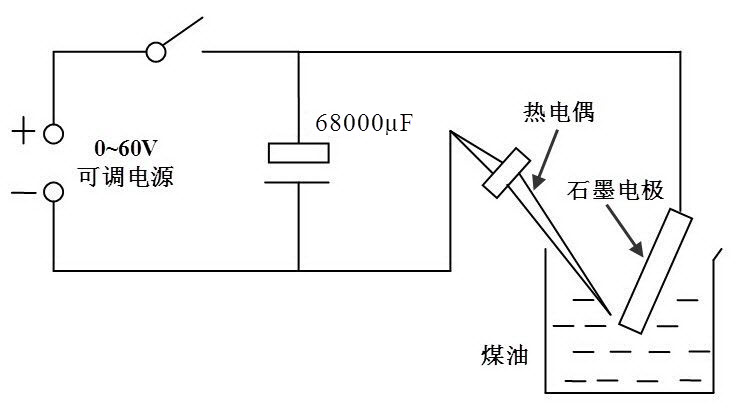

用一个可调的直流电源缓慢提高电压从0V升至至60V，给68000µF的大电解电容充电，
断开开关，迅速让热电偶和石墨棒短路，在放电的瞬间产生火花使电偶丝熔接在一起，
形成球状的焊点。






[ Last edited by hanmiezheng on 2011-11-12 at 20:08 ]
回复此楼

» 收录本帖的淘帖专辑推荐

聚变材料

» 本帖已获得的红花（最新10朵）

pptang

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2011-11-09 21:12:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

yznian

至尊木虫 (著名写手)
★
小木虫(金币+0.5):给个红包，谢谢回帖
亲 这个真哒可以测量到3000K以上么？我们实验室哒课题也需要用到测量3000K哒热电偶 但是市场上根本找不到 碰巧我们实验室刚好是做金属焊接哒 要是可以哒话我们可以交流一下 不涉及利益 对各自课题有帮助嘛反正
我邮箱yznian@163.com
赞一下(2人) 回复此楼
2楼2011-11-10 00:56:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hanmiezheng

银虫 (小有名气)
引用回帖:
6楼: Originally posted by 纳加Anny at 2011-11-10 17:25:19:
您好，你说的这个测温到2300做个实际的测试么？就是说用在生产中测过温么？还有就是测温环境有没有要求？
因为我对这个很感兴趣，希望能够进一步交流！

1.一定不能在氧化气氛使用(空气等气氛)
2.尽量不要在含碳气氛使用(例如用石墨套筒加热，不过问题不是很大)
赞一下(1人) 回复此楼
8楼2011-11-12 11:01:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hanmiezheng

银虫 (小有名气)
引用回帖:
7楼: Originally posted by lirwx at 2011-11-11 22:09:24:
这个方法看起来不错!!!!
但为什么要放到煤油里啊?
60伏的直流电源是不是普通电焊机的电源啊?

就是一般的直流电源都可以，前提是可调电压的电源
从0V加到60V，如果电源不可调，最好接个电阻，防止电容充电的瞬间大电流把电源烧坏
赞一下(1人) 回复此楼
9楼2011-11-12 11:03:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ynotuin

新虫 (初入文坛)
★
小木虫(金币+0.5):给个红包，谢谢回帖
引用回帖:
11楼: Originally posted by 纳加Anny at 2011-11-15 11:00:31:
这尴尬了，我要用的测温环境既是空气环境，更是在碳气氛下，呵呵，不过还是非常感谢你！如果能有满足2000℃一下准确测温的热电偶就好了！
有机会再多多交流啊！

但凡热电阻，空气中，要工作在2300K，都会氧化的吧。2300K，应该发光了，用光学方法吧，非接触，普通Pyrometer或者红外pyrometer。
赞一下(2人) 回复此楼
13楼2011-11-17 14:30:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

fang11kai

银虫 (正式写手)
★
小木虫(金币+0.5):给个红包，谢谢回帖
一般的点焊机焊不了？
赞一下(1人) 回复此楼
3楼2011-11-10 10:46:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hanmiezheng

银虫 (小有名气)
引用回帖:
2楼: Originally posted by yznian at 2011-11-10 00:56:00:
亲 这个真哒可以测量到3000K以上么？我们实验室哒课题也需要用到测量3000K哒热电偶 但是市场上根本找不到 碰巧我们实验室刚好是做金属焊接哒 要是可以哒话我们可以交流一下 不涉及利益 对各自课题有帮助嘛反正
...

我只说热电偶偶丝熔点达到3000度，但最高测量温度是2300度，相当于2570k
赞一下 回复此楼
4楼2011-11-10 12:12:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hanmiezheng

银虫 (小有名气)
引用回帖:
3楼: Originally posted by fang11kai at 2011-11-10 10:46:45:
一般的点焊机焊不了？

焊接得了，不过设备复杂，不是每个实验室都有
直流可调电源哪里都有，可以野蛮施工
赞一下 回复此楼
5楼2011-11-10 12:14:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

纳加Anny

铁虫 (初入文坛)
★
小木虫(金币+0.5):给个红包，谢谢回帖
引用回帖:
4楼: Originally posted by hanmiezheng at 2011-11-10 12:12:48:
我只说热电偶偶丝熔点达到3000度，但最高测量温度是2300度，相当于2570k

您好，你说的这个测温到2300做个实际的测试么？就是说用在生产中测过温么？还有就是测温环境有没有要求？
因为我对这个很感兴趣，希望能够进一步交流！
赞一下(1人) 回复此楼
6楼2011-11-10 17:25:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

用户注销 (著名写手)
★
小木虫(金币+0.5):给个红包，谢谢回帖
本帖仅楼主可见
赞一下
7楼2011-11-11 22:09:24
已阅   申请MM-EPI   回复此楼   编辑   查看我的主页

纳加Anny

铁虫 (初入文坛)
★
小木虫(金币+0.5):给个红包，谢谢回帖
引用回帖:
8楼: Originally posted by hanmiezheng at 2011-11-12 11:01:44:
1.一定不能在氧化气氛使用(空气等气氛)
2.尽量不要在含碳气氛使用(例如用石墨套筒加热，不过问题不是很大)

这尴尬了，我要用的测温环境既是空气环境，更是在碳气氛下，呵呵，不过还是非常感谢你！如果能有满足2000℃一下准确测温的热电偶就好了！
有机会再多多交流啊！
赞一下(1人) 回复此楼
11楼2011-11-15 11:00:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nlmeng

新虫 (正式写手)
加油啊
回复此楼
12楼2011-11-15 15:47:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tom0502

木虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
这个达到国际先进水平了吧，哈哈
赞一下 回复此楼
14楼2012-05-16 19:21:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jason

木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
这个还是用红外吧  即使钨铼偶能用 也用不起啊
红外误差也是大得惊人啊
赞一下 回复此楼
15楼2012-05-28 14:55:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

molly97

禁虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
本帖内容被屏蔽
16楼2012-07-16 23:01:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

283545504qjz

铜虫 (小有名气)
好方法，受教了
回复此楼
17楼2012-07-19 17:21:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
