[求助] Proe,gambit---fluent软件精通者! 已有2人参与

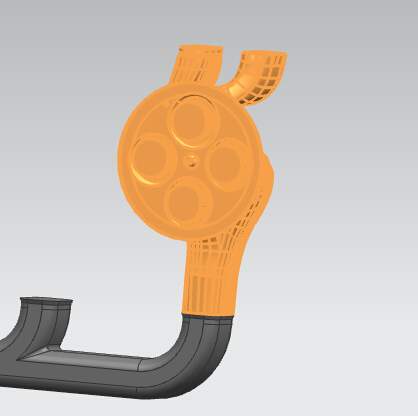

这是一个进气道三维模型图,虽然它是实体模型,但是内部却是空的,也就是一个壳体模型,现在我想用gambit——fluent软件对它进行数值模拟,但是这个进气道内部不是实体的,应该怎么办才能将它的内部填充为实体然后进行网格划分?谢谢!如果能帮我解决了问题,金币还可以更多。

Proe,gambit---fluent软件精通者!
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

天道酬勤91

新虫 (初入文坛)

如果想把里面实体变成空的话,可以使用proe中的壳工具将里面和两边需要去除的部分变成空的,再利用workbench做有限元分析。

» 本帖已获得的红花(最新10朵)

努力ing
13楼2014-12-14 10:56:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

xiaotao2415

铁杆木虫 (正式写手)

【答案】应助回帖

感谢参与,应助指数 +1
多了解一下fluent就知道答案了,在gambit里面自然可以对壳体中间的中空部分进行设置,并按照流体来处理,算是比较基础了,不算难得技术。如果gambit你学了也不会  可以私信我  我可以在ICEM里面给你做好。   不过劝你自己看毕竟是基础知识了

» 本帖已获得的红花(最新10朵)

2楼2014-12-10 18:27:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

z我思故我在

金虫 (小有名气)

送红花一朵
引用回帖:
2楼: Originally posted by xiaotao2415 at 2014-12-10 18:27:55
多了解一下fluent就知道答案了,在gambit里面自然可以对壳体中间的中空部分进行设置,并按照流体来处理,算是比较基础了,不算难得技术。如果gambit你学了也不会  可以私信我  我可以在ICEM里面给你做好。   不过劝 ...

你能不能详细的说一下怎么用gambit做它,你只是怎么说,没有什么用吧?

[ 发自小木虫客户端 ]
3楼2014-12-10 22:40:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiaotao2415

铁杆木虫 (正式写手)

引用回帖:
3楼: Originally posted by z我思故我在 at 2014-12-10 22:40:25
你能不能详细的说一下怎么用gambit做它,你只是怎么说,没有什么用吧?
...

在gambit里面  每一个封闭区域都需要人为定义的,这是每一次gambit的必要步奏,不是什么技术,基本步骤,你看一篇例子自己就知道了,这些基本步骤在我看来你就像问我做ansys  的网格从何而来一样,我无从回答。  我就负责任的告诉你,认真看一个例子,自然就会了。

» 本帖已获得的红花(最新10朵)

4楼2014-12-11 10:06:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

z我思故我在

金虫 (小有名气)

送红花一朵
引用回帖:
4楼: Originally posted by xiaotao2415 at 2014-12-11 10:06:20
在gambit里面  每一个封闭区域都需要人为定义的,这是每一次gambit的必要步奏,不是什么技术,基本步骤,你看一篇例子自己就知道了,这些基本步骤在我看来你就像问我做ansys  的网格从何而来一样,我无从回答。  我 ...

噢,谢谢你了!
5楼2014-12-11 10:27:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

guoliwei85

铁杆木虫 (职业作家)

如果只是个例  可以找高人帮忙   建模  仿真下   如果要常用建议好好学学

» 本帖已获得的红花(最新10朵)

6楼2014-12-12 04:34:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

z我思故我在

金虫 (小有名气)

送红花一朵
内容已删除
7楼2014-12-12 10:17:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

guoliwei85

铁杆木虫 (职业作家)

引用回帖:
7楼: Originally posted by z我思故我在 at 2014-12-12 10:17:22
您会么?找不到高人咋办啊?
...

我也不太会   网格是找高人做的   分析是他教我设置好自己调参数仿真的
8楼2014-12-13 05:22:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

蝶恋花儿

金虫 (小有名气)

【答案】应助回帖

感谢参与,应助指数 +1
楼主的意思是,现在只有进气管的三维实体模型,但是想对内部空腔中的气体进行网格划分是吧?
楼主用过workbench吗?里面有一个DM模块,专门用来有限元模型建模的。
比如你只有一个三维模型,但是想要模型内部的气体模型,DM里面有个填充功能,专门用于流体建模,试试呗。
金币给我!!!
静待破茧化蝶。
9楼2014-12-13 12:57:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

星星虾

木虫 (著名写手)

9楼说的很对,金币可以给他了

[ 发自手机版 http://muchong.com/3g ]
10楼2014-12-13 13:56:37
