[求助] EBSD极图与枝晶生长方向 已有2人参与

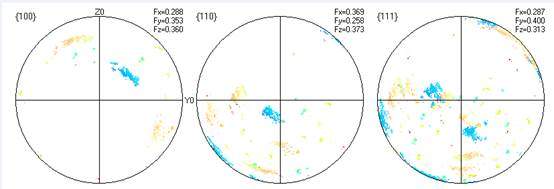

下面是通过EBSD得出的一个树枝晶的EBSD极图，怎么来判断这个树枝晶是沿着那个方向生长的，比如说是沿着[100]还是[110]还是其他的什么方向生长的呢，求大牛解释一下，急急急！

EBSD极图与枝晶生长方向


EBSD极图与枝晶生长方向-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-12-07 10:10:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zxhao168

捐助贵宾 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
首先在讨论生长方向时，你得给出树枝晶生长的宏观方向，即生长方向与样品参考坐标系之间的关系；其次，假如树枝晶的生长方向与某一样品坐标平行，如生长方向//X1, 借助反极图或者极图等数据表现形式确定之。最后，多看看相关书籍及文献，了解一些基本的知识。
赞一下 回复此楼
2楼2014-12-08 02:42:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

aoooo

金虫 (小有名气)
引用回帖:
2楼: Originally posted by zxhao168 at 2014-12-08 02:42:18
首先在讨论生长方向时，你得给出树枝晶生长的宏观方向，即生长方向与样品参考坐标系之间的关系；其次，假如树枝晶的生长方向与某一样品坐标平行，如生长方向//X1, 借助反极图或者极图等数据表现形式确定之。最后，多 ...

你好，我这里生长方向与Y0方向平行，通过欧拉角能不能算出沿着那个方向生长呢，将欧拉角可以转换成密勒指数的形式，比如（001）[110]取向，那么[110]是不是就是对应的枝晶生长方向？谢谢！
赞一下 回复此楼
3楼2014-12-08 08:48:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kongxiangwei

木虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
用极图去看Y0的方向很难看清楚，建议你直接算出Y0的反极图，反极图晶体坐标强点的区域就是生长方向
赞一下 回复此楼
4楼2014-12-08 09:40:26
