极图中的迹线，方向问题
|
|

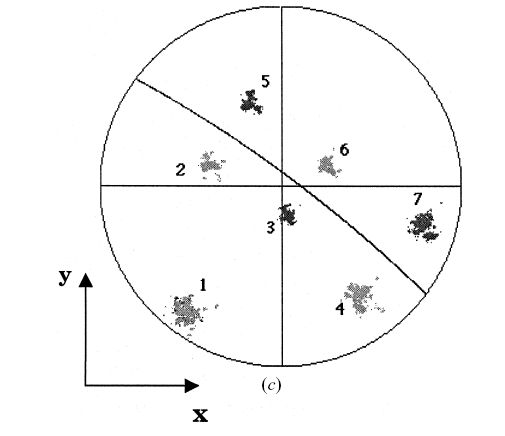

@comma 1；如下为111极图，1为黑色和灰色的共同点，其它点关于弧线对称，作者指出弧线为对称面，指数就是这个1点，为(111)面；与这个弧线垂直的方向上的投影点（无论远近）是否垂直于这个对称面？为什么 2；为什么这个原点和投影点的连线平行枝晶轴，就能确定枝晶轴生长指数？是否投影点一定要落在圆周上才能确定？如果在圆内呢？  - 金属 小木虫论坛 - 学术科研第一站.png  2.png |
回复此楼» 猜你喜欢
招08考数学
已经有11人回复
-
291求调剂
已经有4人回复
-
276求调剂
已经有4人回复
-
一志愿070300浙大化学358分，求调剂！
已经有4人回复
-
一志愿中南大学化学学硕0703总分337求调剂
已经有4人回复
-
一志愿北京化工大学 070300 学硕 336分 求调剂
已经有5人回复
-
323求调剂
已经有6人回复
-
352求调剂
已经有3人回复
-
一志愿东华大学化学070300，求调剂
已经有8人回复
-
277材料科学与工程080500求调剂
已经有7人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 线性伏安扫描图的电流方向问题
已经有9人回复
- siesta得到E-k能带图中横坐标k沿什么方向选取？
已经有3人回复
- 视频图像中运动物体（不规则）的运动方向怎么检测？
已经有8人回复
- 怎么证明气固表面张力的方向是三相接触点沿气固界面的方向（图中的水平向左方向）？
已经有10人回复
- 【求助】有关图形图像研究方向的问题
已经有7人回复
wo405146793
金虫 (正式写手)
- 应助: 16 (小学生)
- 金币: 57.3
- 散金: 38
- 红花: 3
- 帖子: 320
- 在线: 434小时
- 虫号: 1526983
- 注册: 2011-12-06
- 专业: 金属材料的力学行为
2楼2012-12-25 14:48:21
comma
专家顾问 (知名作家)
材料人
-
专家经验: +552 - MM-EPI: 36
- 应助: 501 (博士)
- 贵宾: 0.868
- 金币: 54256
- 红花: 247
- 帖子: 7653
- 在线: 1649.1小时
- 虫号: 190601
- 注册: 2006-02-20
- 专业: 金属材料的微观结构
- 管辖: 金属
3楼2012-12-25 17:04:34
wo405146793
金虫 (正式写手)
- 应助: 16 (小学生)
- 金币: 57.3
- 散金: 38
- 红花: 3
- 帖子: 320
- 在线: 434小时
- 虫号: 1526983
- 注册: 2011-12-06
- 专业: 金属材料的力学行为
4楼2012-12-25 19:03:27
comma
专家顾问 (知名作家)
材料人
-
专家经验: +552 - MM-EPI: 36
- 应助: 501 (博士)
- 贵宾: 0.868
- 金币: 54256
- 红花: 247
- 帖子: 7653
- 在线: 1649.1小时
- 虫号: 190601
- 注册: 2006-02-20
- 专业: 金属材料的微观结构
- 管辖: 金属
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★
wo405146793: 金币+10, ★★★★★最佳答案 2012-12-26 08:36:00
wo405146793: 金币+10, ★★★★★最佳答案 2012-12-26 08:36:00
|

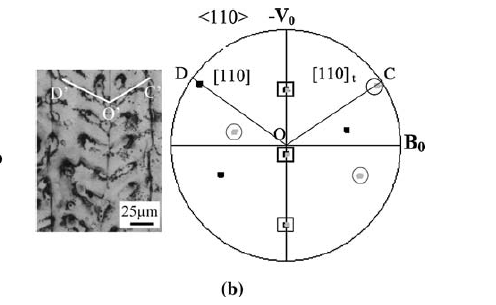

1）点到迹线的角度是90°，说明极点1是该迹线所代表晶面的法线，即<111>或{111}面；可用吴氏网确认，或其他软件，比如EBSD数据处理系统就很方便；也可以看待1极点是两个取向在<111>共旋转轴，与60°<111>的孪晶关系对应； 2）是<110>极图，图中所有显示点都是<110>极点/迹点；可见有两套点，各6个，其中有三对重叠；其中两个的极点与中心的连线，近似平行于组织图枝晶轴向，以此说明枝晶轴向为<110>。 建议楼主好好看看极射投影相关知识，推荐余永宁版材料科学基础第1章末尾部分。 |
5楼2012-12-25 23:42:11
