[求助] 用origin7.5在一张图上做多条XRD谱线

小弟最近在用origin7.5做XRD图谱分析，想把四个XRD图做在一张图上

用origin7.5在一张图上做多条XRD谱线

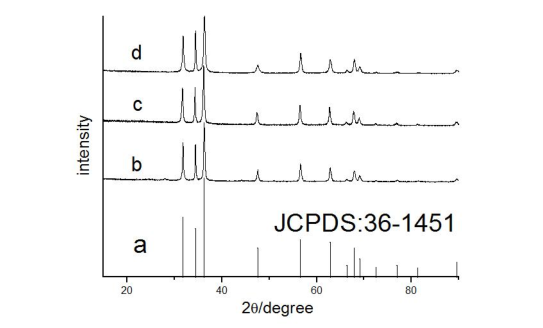

自己想做成的样子


用origin7.5在一张图上做多条XRD谱线-1

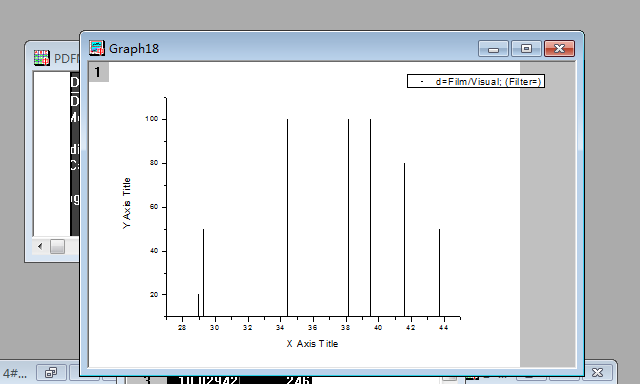

标准图谱峰线


用origin7.5在一张图上做多条XRD谱线-2

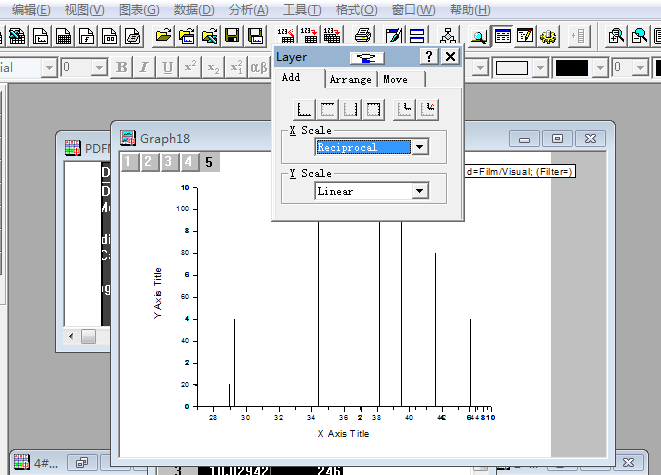

添加了4个图层


用origin7.5在一张图上做多条XRD谱线-3

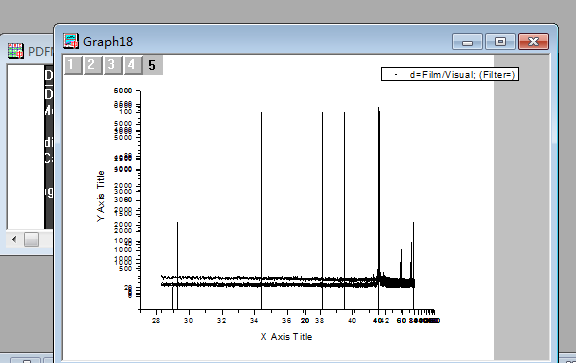

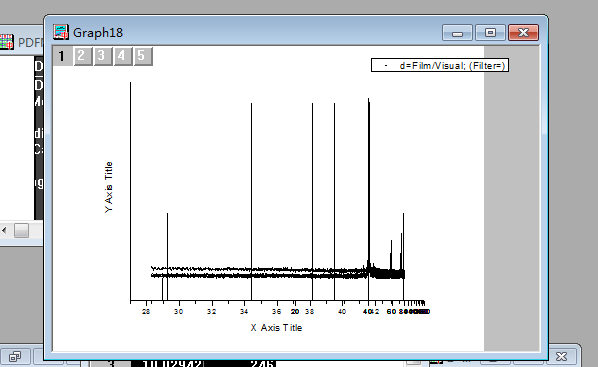

导完数据之后的图案

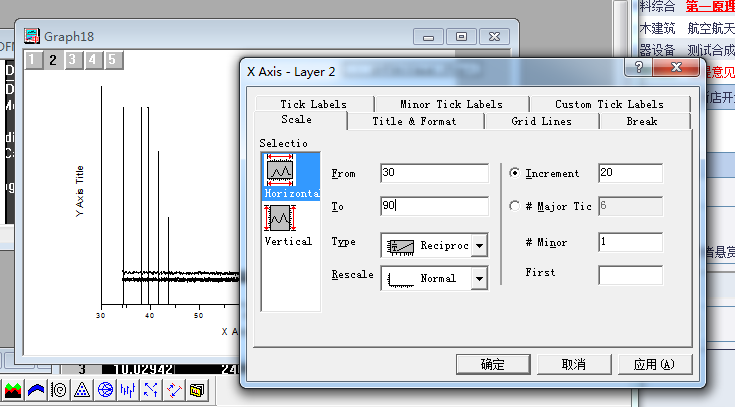

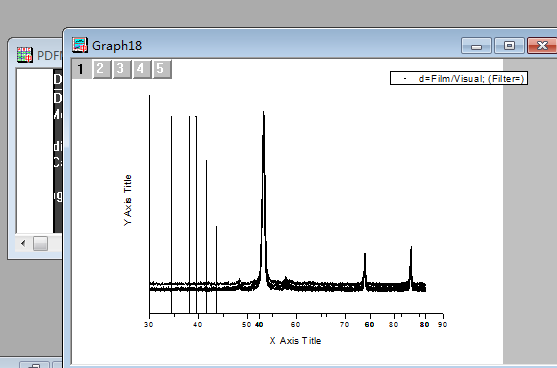

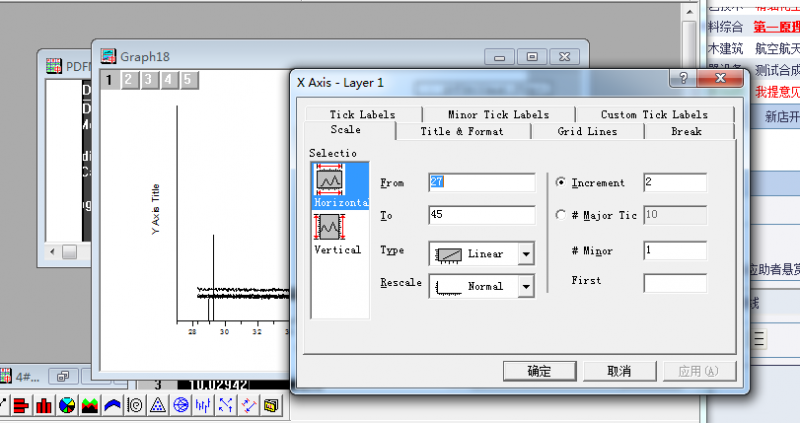

用origin7.5在一张图上做多条XRD谱线-4


用origin7.5在一张图上做多条XRD谱线-5


用origin7.5在一张图上做多条XRD谱线-6


用origin7.5在一张图上做多条XRD谱线-7


用origin7.5在一张图上做多条XRD谱线-8
回复此楼

» 收录本帖的淘帖专辑推荐

好文章

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-12-06 22:04:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fatewu

主管区长 (文坛精英)

小木虫浪漫体验师~\(^o^)/~

优秀区长优秀区长优秀区长优秀版主优秀版主优秀版主优秀版主优秀版主优秀版主

【答案】应助回帖

http://muchong.com/bbs/viewthread.php?tid=8077182&pid=2#pid2

实例作图，你参照一下
赞一下 回复此楼
【化学化工区欢迎您，小晨欢迎您~\(^o^)/~】何以飘零去，何以少团栾，何以别离久，何以不得安~\(^o^)/~走自己的路，相信一切皆有可能！
2楼2014-12-06 22:15:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wangdong999

铁杆木虫 (著名写手)

晶体化学渣渣

【答案】应助回帖

第一种方法：
这样的图你可以建立两个图层(第一个y轴在左方，第二个y轴在右边)就好了，不用建立太多图层。
在第一个图层的数据表格里导入三组峰的数据，分别是x1,y1;x2,y2;x3,y3。
在另一个图层数据表格里导入标准峰的数据，x1,y1。
最后就是调整了，调整第一个图层里面三组峰峰值的大小，放缩比例，倍数，或减去加上一个数。第二个图层峰值调整一下比例。

第二种方法：也是两个图层。跟第一种差不多。只是把第二个图层的边框进行Y轴压缩，然后移到第一个图形的下方。这样也能与其它峰形进行对比。

我也是刚刚才学习origin，想到比较方便的方法就是这两种了。
赞一下 回复此楼
3楼2014-12-06 22:31:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

卡索林

木虫 (正式写手)

【答案】应助回帖

我平时做都很简单啊，什么图层啊从来没弄过呢，我这里有个简单的ppt教程，留个邮箱啥的我发给你吧。
赞一下 回复此楼
4楼2014-12-07 19:57:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

老余一米六

铜虫 (小有名气)
引用回帖:
4楼: Originally posted by 卡索林 at 2014-12-07 19:57:56
我平时做都很简单啊，什么图层啊从来没弄过呢，我这里有个简单的ppt教程，留个邮箱啥的我发给你吧。

164703323@qq.com
跪谢
赞一下 回复此楼
5楼2014-12-07 21:00:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

老余一米六

铜虫 (小有名气)
引用回帖:
2楼: Originally posted by fatewu at 2014-12-06 22:15:48
http://muchong.com/bbs/viewthread.php?tid=8077182&pid=2#pid2

实例作图，你参照一下

谢谢！试了一下，还是动不了，我重新下一个origin试试
赞一下 回复此楼
6楼2014-12-07 21:04:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

老余一米六

铜虫 (小有名气)
引用回帖:
3楼: Originally posted by wangdong999 at 2014-12-06 22:31:08
第一种方法：
这样的图你可以建立两个图层(第一个y轴在左方，第二个y轴在右边)就好了，不用建立太多图层。
在第一个图层的数据表格里导入三组峰的数据，分别是x1,y1;x2,y2;x3,y3。
在另一个图层数据表格里导入标 ...

谢谢！试了一下，这样调整我的标准峰没有办法对齐
赞一下 回复此楼
7楼2014-12-07 21:07:03
