小木虫论坛-学术科研互动平台 » 材料区 » 晶体 » 晶体软件 » 用topos软件画拓扑图时，如何调节线条粗细
101/1返回列表
查看: 2364  |  回复: 9
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

jiujiea

新虫 (初入文坛)

[求助] 用topos软件画拓扑图时，如何调节线条粗细

如题，用topos软件画拓扑图时，不知如何调节线条粗细，请热心童鞋们帮帮忙，先谢过！
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-12-02 20:22:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

用户注销 (著名写手)
感谢参与，应助指数 +1
本帖仅楼主可见
赞一下
2楼2014-12-02 22:18:04
已阅   申请CMEI   回复此楼   编辑   查看我的主页

jiujiea

新虫 (初入文坛)
???????:
2?: Originally posted by tep13 at 2014-12-02 22:18:04
???????MS???
MS???????????????

问题是我??会MS。。。Thank you all the same!

[ ????С??????? ]
赞一下 回复此楼
3楼2014-12-02 23:38:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cluster8676

至尊木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
我们一般是用topos算出简化的结构然后输出为CIF格式，最后图是用diamond画的。
赞一下 回复此楼
学无止境
4楼2014-12-03 01:03:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jiujiea

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by cluster8676 at 2014-12-03 01:03:58
我们一般是用topos算出简化的结构然后输出为CIF格式，最后图是用diamond画的。

嗯，我试过。但V-V之间在9-13.8范围内不应该有键，9以下和13.8以上又有键，我用diamond时应该如何设置呢？？求指教，谢谢！
用topos软件画拓扑图时，如何调节线条粗细
赞一下 回复此楼
5楼2014-12-03 09:36:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cluster8676

至尊木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
jiujiea: 金币+10, ★★★很有帮助 2014-12-04 10:35:17
引用回帖:
5楼: Originally posted by jiujiea at 2014-12-02 13:36:04
嗯，我试过。但V-V之间在9-13.8范围内不应该有键，9以下和13.8以上又有键，我用diamond时应该如何设置呢？？求指教，谢谢！

...

可以试试将V-V的键设置为9一下成键，13.8以上不成键。

然后13.8的那个距离中间插入一个原子，设置该原子和V的成键距离为13.8的一半（6.9）。 之后再把后插入的原子隐藏就行了。
赞一下 回复此楼
学无止境
6楼2014-12-04 00:11:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jiujiea

新虫 (初入文坛)
引用回帖:
6楼: Originally posted by cluster8676 at 2014-12-04 00:11:02
可以试试将V-V的键设置为9一下成键，13.8以上不成键。

然后13.8的那个距离中间插入一个原子，设置该原子和V的成键距离为13.8的一半（6.9）。 之后再把后插入的原子隐藏就行了。...

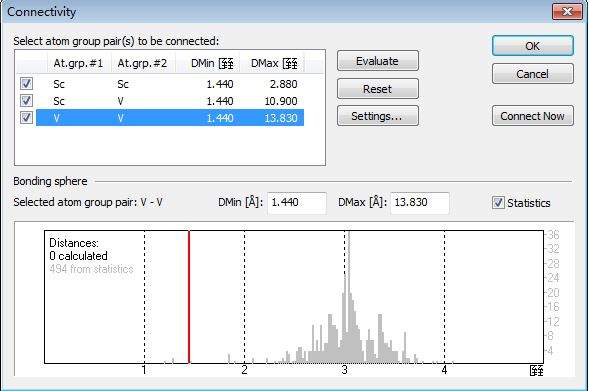

实在不好意思，我问题描述错误。应该只有Sc-V,V-V两种键，而V-V键长只为13.824，我在设置时最小键长设置不到接近13.824(勾选Statistics,将红线最多只能向右拖到5)，因此长出了很多13以下的V-V键，困扰...望亲能再次帮我解答一下，不胜感激。
赞一下 回复此楼
7楼2014-12-04 10:28:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cluster8676

至尊木虫 (著名写手)

【答案】应助回帖

引用回帖:
7楼: Originally posted by jiujiea at 2014-12-03 14:28:55
实在不好意思，我问题描述错误。应该只有Sc-V,V-V两种键，而V-V键长只为13.824，我在设置时最小键长设置不到接近13.824(勾选Statistics,将红线最多只能向右拖到5)，因此长出了很多13以下的V-V键，困扰...望亲能再次 ...

这样就简单了，你手动输入数值就行，不用拖那个线，比如最小输入13.8 最大输入14.8之类的，就只有这部分成键了。
赞一下 回复此楼
学无止境
8楼2014-12-04 12:12:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jiujiea

新虫 (初入文坛)
引用回帖:
8楼: Originally posted by cluster8676 at 2014-12-04 12:12:35
这样就简单了，你手动输入数值就行，不用拖那个线，比如最小输入13.8 最大输入14.8之类的，就只有这部分成键了。...

问题是手动输入13.8，点击ok,不起作用啊，Dmin还是红线所在的大小，不管勾选Statistics还是不勾选。。。
赞一下 回复此楼
9楼2014-12-04 14:28:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cluster8676

至尊木虫 (著名写手)

【答案】应助回帖

引用回帖:
9楼: Originally posted by jiujiea at 2014-12-03 18:28:24
问题是手动输入13.8，点击ok,不起作用啊，Dmin还是红线所在的大小，不管勾选Statistics还是不勾选。。。...

你要是不把cif文件发上来让大家看看，我也说不上来是怎么回事。

你试试设置完键长范围后，把分子destroy然后重新get molecules。

如果这也不行就没有办法了。
赞一下 回复此楼
学无止境
10楼2014-12-05 04:10:43
