[求助] 关于高频电路的反射问题 已有1人参与

请教大家一个阻抗问题  一段波导 分三段：

(A点) --> 50 ohm characteristic impedance 传输带 --> (B点) 800 ohm 电阻 (C点) --> 50 ohm characteristic impedance 传输带 --> (D点）

请问微波到达电阻(B点)时和从电阻进入下一段波导时(C点)，是不是都会有反射？也就是说，是不是传过电阻会在电路两端都经历一次反射，一共反射两次？

如果是这样的话，A点加一个微波 请问怎么计算在C和D点的功率啊

在左边的50ohm与800ohm交界处B点比较好算 直接乘反射系数就好了 可是过了这个节点后会有来回反射的问题 应该怎么计算C和D点呢？
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
物理妹子伤不起。。。。。
1楼 2014-12-02 17:48:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

eseven

铜虫 (初入文坛)

【答案】应助回帖

★
感谢参与，应助指数 +1
ghostsyd: 金币+1 2014-12-03 17:03:06
不知道真实的问题是怎样的，按照你的描述，这个问题还缺一个条件:
D的两个端点的连接状态，是开路？短路？还是一个阻抗？
D端连的器件不同，功率的分配也不同。

计算的过程是从末端逐级往前算，D端的电阻按照阻抗变化公式变到C点，与800Ω电阻并联/串联后到B点，再经过一段变化到达A点。
如果D末端开路或者短路，功率会反射，全部加在800Ω电阻上；如果是个电阻，需要按上面的过程计算。

不知说的是否明白，可以回帖继续讨论。
赞一下(1人) 回复此楼
2楼2014-12-03 13:11:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ghostsyd

铜虫 (小有名气)
引用回帖:
2楼: Originally posted by eseven at 2014-12-03 13:11:26
不知道真实的问题是怎样的，按照你的描述，这个问题还缺一个条件:
D的两个端点的连接状态，是开路？短路？还是一个阻抗？
D端连的器件不同，功率的分配也不同。

计算的过程是从末端逐级往前算，D端的电阻按照阻 ...

恩恩，确实没有说清楚，因为当时只关心了在电阻处的反射。不好意思啦。就假设D点是50ohm的负载，或者假设D点后是无限长的50ohm传输线好了。不考虑D点后的反射。
我主要想知道，波从A传到D点时，是否会在B和C点（电阻的两个接点）都会有一次反射。
因为传输线是“特征阻抗”，而电阻只是总得阻值。所以貌似不能直接用ZR-Z0/ZR+Z0来计算反射系数。这样的情况，该如何计算反射呢？
赞一下 回复此楼
物理妹子伤不起。。。。。
3楼2014-12-03 17:02:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

eseven

铜虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★
ghostsyd: 金币+4, ★★★很有帮助 2015-01-28 18:15:26
引用回帖:
3楼: Originally posted by ghostsyd at 2014-12-03 17:02:32
恩恩，确实没有说清楚，因为当时只关心了在电阻处的反射。不好意思啦。就假设D点是50ohm的负载，或者假设D点后是无限长的50ohm传输线好了。不考虑D点后的反射。
我主要想知道，波从A传到D点时，是否会在B和C点（电 ...

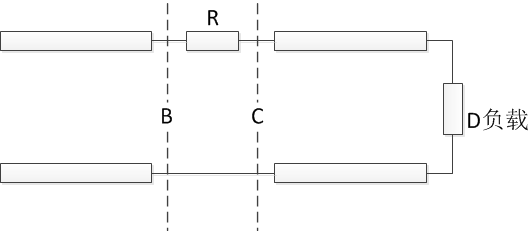

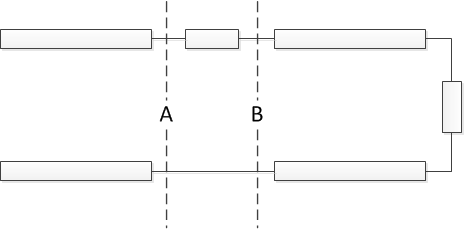

在这个问题中，重要的应该是阻抗而非反射系数，比如B点可以计算反射系数，但C点就不能，或者说没有意义。因此，只需要逐次计算阻抗就可以了。
除非有特殊需求，自己找一个合理的反射系数定义，否则那一点的反射系数没有意义。
关于高频电路的反射问题
关于高频电路的反射问题-1
赞一下 回复此楼
4楼2014-12-04 19:37:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ghostsyd

铜虫 (小有名气)
引用回帖:
4楼: Originally posted by eseven at 2014-12-04 19:37:31
在这个问题中，重要的应该是阻抗而非反射系数，比如B点可以计算反射系数，但C点就不能，或者说没有意义。因此，只需要逐次计算阻抗就可以了。
除非有特殊需求，自己找一个合理的反射系数定义，否则那一点的反射系 ...

谢谢你的回复，图也很清楚。B点的反射系数我猜也不是用800-50/800+50来算吧？毕竟800是电阻，而50是特征阻抗，不知道对不对。。。

对于C点，我比较关注的原因是 我想知道到达D点的功率。
假设D点和其前段的传输线匹配的话（也就是说D的阻抗也是50），在C点会有反射吗？还是只是在B反射一次？ 如果C点也有反射，如果不计算反射系数，如何才能知道到达D的功率比例呢？
赞一下 回复此楼
物理妹子伤不起。。。。。
5楼2014-12-05 18:23:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

eseven

铜虫 (初入文坛)
引用回帖:
5楼: Originally posted by ghostsyd at 2014-12-05 18:23:22
谢谢你的回复，图也很清楚。B点的反射系数我猜也不是用800-50/800+50来算吧？毕竟800是电阻，而50是特征阻抗，不知道对不对。。。

对于C点，我比较关注的原因是 我想知道到达D点的功率。
假设D点和其前段的传 ...

①虽然看上去，两个阻值的意义不相同，但B点反射系数确实是这么算的，没有问题。只不过，一个小问题是，你需要把800和50串联，用850来算。
②传输线无损的话，D点功率=C点功率，因此功率分配比就应该是800:50。C点上是单纯的电阻串联，可以直接使用以前学过的欧姆定律，没有问题。
赞一下(1人) 回复此楼
6楼2014-12-05 22:06:39
