[求助]
求教：ICEM CFD如何在三维流场中定义一个截面，且能在Fluent中显示这个截面？
|
|

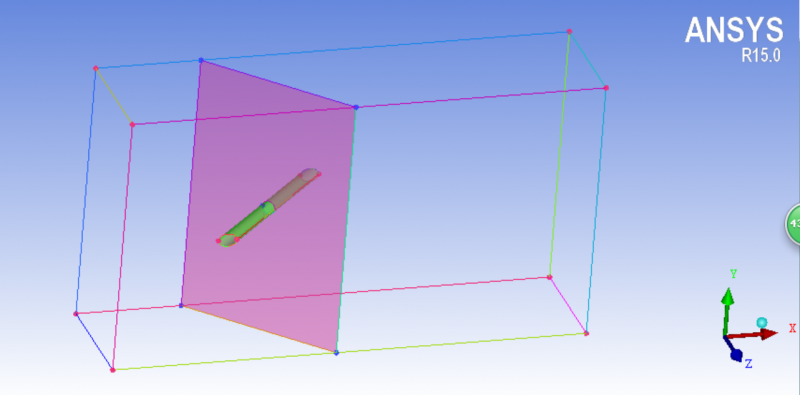

用fluent模拟二维圆柱绕流时，可以直接监测并求出作用在圆柱上的升力系数Cl和阻力系数Cd；三维的话，圆柱倾斜一定角度（45°，如图），想在ICEM中定义一个垂直于圆柱轴线的截面，以监测截面上的升力和阻力系数，问题来了： 我在用icem画完全局网格后，用四个点坐标连线产生了一个垂直于圆柱轴线的面，接下来取这个面与圆柱表面的交线组成圆环，垂面和圆环都定义了part，导入到Fluent中也没有显示，只有之前定义的in，out和wall，求大神指导应该怎么做？ PS：链接是一个相关的解决方案，恕我愚昧，没弄懂，请高手指教！ --- http://forums.caenet.cn/showtopi ... 1&page=1###  捕获.PNG |
