[交流] 热变形云图后处理

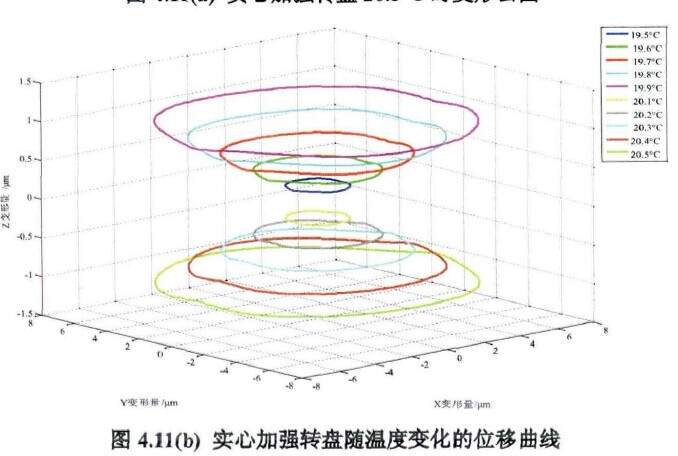

大家好,我在ansys workbench的静力分析模块计算出变形云图,如何导出某个面变形数据,主要为了画某个面的变形位移曲线?如第二个图中那样??我已经在workbench静力分析变形云图下分别导出X、Y、Z的变形量(可用excel打开,有61万个节点,每个节点对应一个变形量),在matlab里用命令plot3()画不出想要的图2结果,大神们告诉我怎么回事啊?

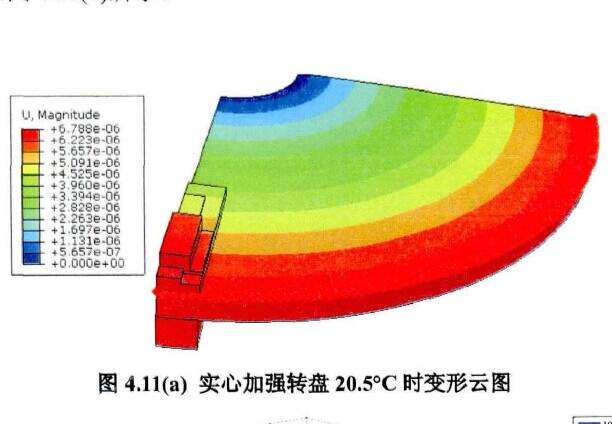

热变形云图后处理


热变形云图后处理-1
