| 查看: 1259 | 回复: 3 | ||
wanmeiyaozai铁虫 (初入文坛)
|
[求助]
合金钢淬火金相 已有2人参与
|
|

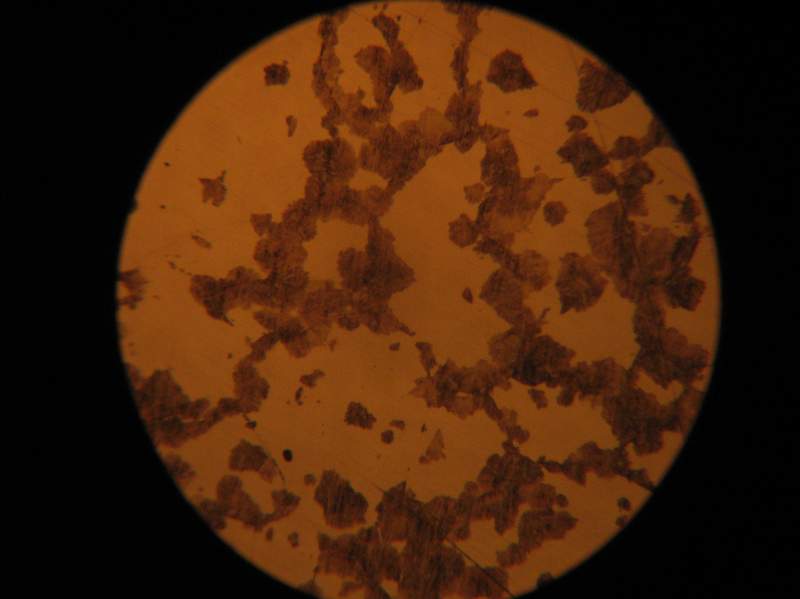

成分：C0.43 Si o.41 Mn o.52 P 0.03 S 0.016 Cr4 Ni 0.68 Mo 0.4 V o.16 规格： 直径560mm 长度 700mm 铸造 金相： 热处理工艺：920 保温8h 水淬 ; 520 保温 40h 回火 求助： 1. 热处理后金相为什么会有白的的网状组织？热处理后是什么组织 2. 相同热处理工艺下，成分对热处理后硬度影响大不大，比如果C在0.39-0.45 ，Cr 在3.9-4.3 波动。  铸态金相 x100.JPG  热处理后金相.JPG |
回复此楼» 猜你喜欢
312求调剂
已经有12人回复
-
生物学学硕，一志愿湖南大学，初试成绩338
已经有3人回复
-
学硕274求调剂
已经有3人回复
-
279求调剂
已经有6人回复
-
085701环境工程，267求调剂
已经有3人回复
-
中国科学院深圳先进技术研究院-光纤传感课题组招生-中国科学院大学、深圳理工大学联培
已经有5人回复
-
274求调剂
已经有20人回复
-
265求调剂
已经有16人回复
-
材料与化工304求B区调剂
已经有6人回复
-
321求调剂
已经有5人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 碳钢和合金钢加热到奥氏体化温度以上是为什么？
已经有6人回复
- 高碳低合金钢在淬火前的加热问题
已经有9人回复
- 抛光的7050铝合金没有腐蚀在金相显微镜下也能看到晶界，求解释
已经有5人回复
- 碳含量高为什么降低马氏体MS点
已经有8人回复
- 关于不同淬火回火温度得到硬度的疑问
已经有10人回复
- 一般材料表面造成脱碳需要的加热温度是多少啊？
已经有5人回复
- 板条马氏体回火后板条界变得不明显，成了什么组织，对性能高有什么 影响
已经有19人回复
- 关于合金钢淬火
已经有10人回复
- 在淬火过程中，高碳，在淬火后，是否会析出碳化物？
已经有18人回复
- 微合金钢淬火，求帮助判断金相组织
已经有25人回复
- 什么是铝合金的淬火敏感性？
已经有8人回复
- 影响淬火后的残余奥氏体量的主要原因是
已经有8人回复
- 求助铝铜合金金相分析
已经有9人回复
- [b]6061金相组织的疑惑[/b]
已经有27人回复
- 低合金钢的金相组织图片鉴定及分析
已经有24人回复
- 【求助】如何区分马氏体和贝氏体
已经有5人回复
- 【求助】关于B+钢正火后的金相组织
已经有15人回复
- 【求助】马氏体耐热钢(高合金)淬火硬度为什么与碳钢和低合金钢不一样(含碳量一样)
已经有26人回复
- 【求助】低碳高合金钢拉伸断口形貌分析
已经有10人回复
- 【请教】低碳高合金钢晶界腐蚀方法
已经有10人回复
peterflyer
木虫之王 (文学泰斗)
peterflyer
- MM-EPI: 2
- 应助: 20282 (院士)
- 金币: 146176
- 红花: 1374
- 帖子: 93091
- 在线: 7694.3小时
- 虫号: 1482829
- 注册: 2011-11-08
- 性别: GG
- 专业: 功能陶瓷
2楼2014-11-21 22:45:05
wanmeiyaozai
铁虫 (初入文坛)
- 应助: 1 (幼儿园)
- 金币: 26.3
- 帖子: 22
- 在线: 4.8小时
- 虫号: 3543222
- 注册: 2014-11-18
- 性别: GG
- 专业: 金属材料的微观结构
3楼2014-11-25 11:24:35
《草原的风》
至尊木虫 (职业作家)
- 应助: 854 (博后)
- 金币: 17357.3
- 红花: 102
- 帖子: 3287
- 在线: 961.1小时
- 虫号: 2536060
- 注册: 2013-07-07
- 性别: GG
- 专业: 金属结构材料
【答案】应助回帖
★ ★ ★ ★
wanmeiyaozai: 金币+4, ★★★★★最佳答案 2014-11-25 13:40:52
wanmeiyaozai: 金币+4, ★★★★★最佳答案 2014-11-25 13:40:52
|
1、白色的网状组织是组织成分偏析所致，有可能是加热、保温时间不够，成分不均匀导致的组织不均匀，请问是否铸造后没有经过锻造或者是正火、均匀化退火之类的预先热加工工艺或预先热处理工艺后，直接进行的淬火？我觉得这种可能性很大。 2. 相同热处理工艺下，成分对热处理后硬度影响应该很大的，难道你认为20号钢与60号钢同样的工艺淬火硬度会是一样的吗？因为淬火后的硬度主要决定于马氏体的碳含量，如果含碳量不同显然硬度会不一样，对于硬度，合金元素碳是主要的贡献，其他合金元素的含量对硬度的变化影响不是很大，但是有影响，不同的合金元素生产的合金碳化物不一样，有的硬度高对钢的硬度贡献大，则影响就偏大，有的则影响不大，当然，这个是在含碳量足够的条件下才如此。 |
4楼2014-11-25 12:38:10
5
