[求助] 求助铝铜合金金相分析

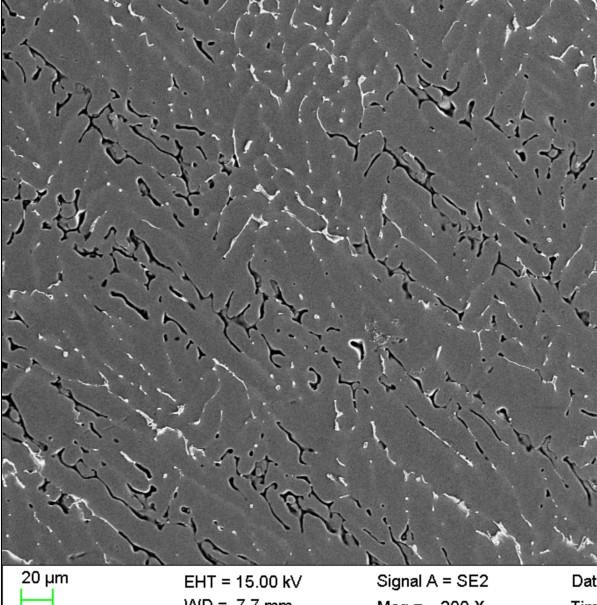

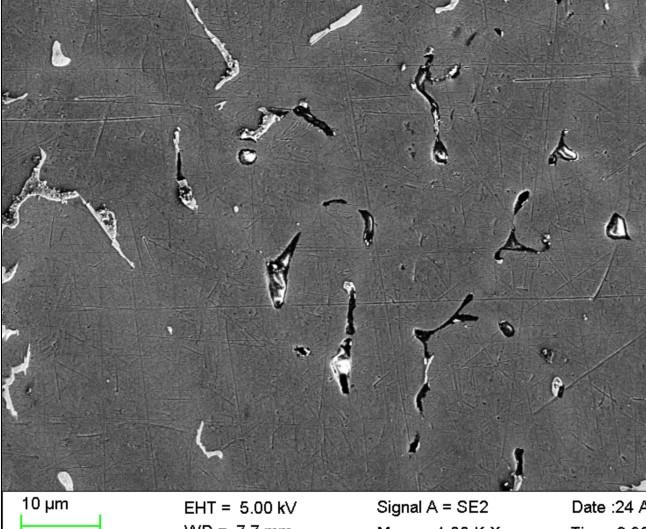

实验使用的是铝铜(铜4.5)合金,往里面加入了其他微量元素,图1是是时效前的图,请问黑色部分是制样的时候磨掉的呢,还是本来就没有(经检测黑色部分成分是基体),图2是倍数小点的图。

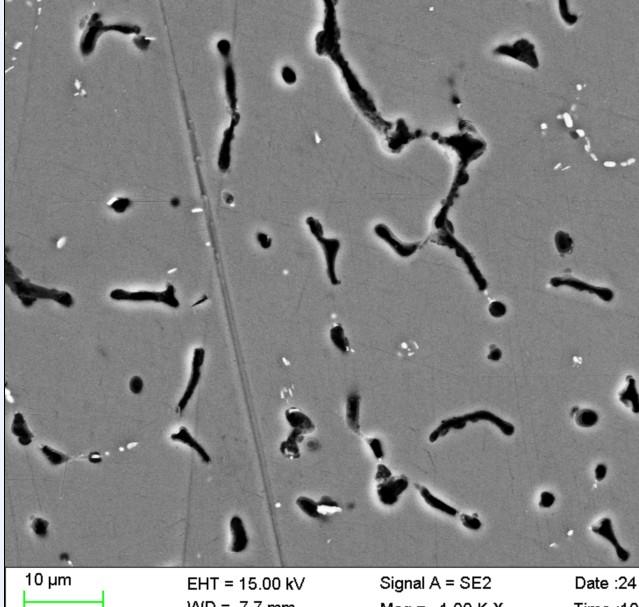

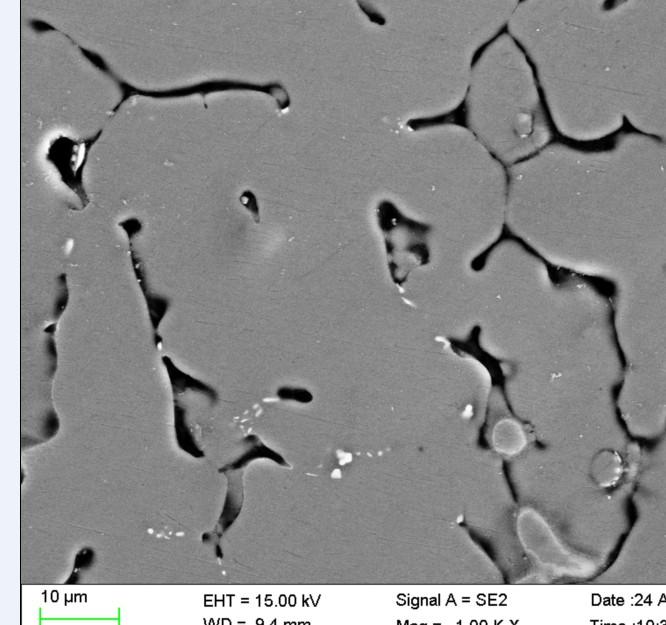

图3,4是经过时效处理的(538℃ 10~18h,175℃ 4~5h),关于黑色部分是磨掉的呢,还是时效溶解了,还是时效前就是没有呢。

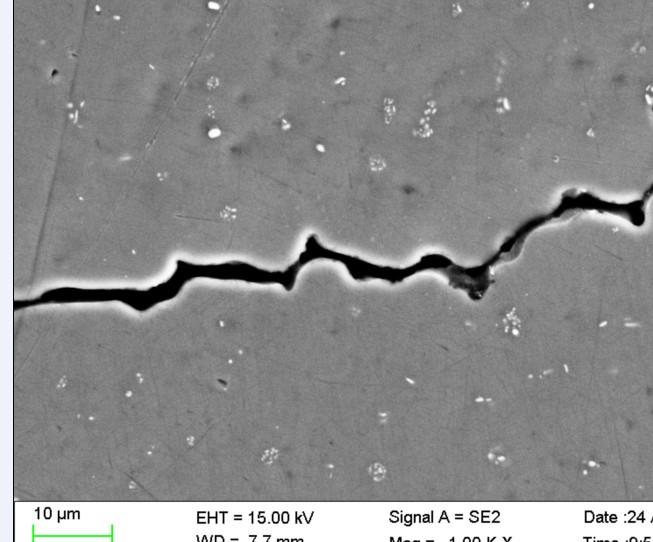

图5是时效后出现的裂纹,对此有何种解释。
合金打磨时用过氧化镁,有些脏的地方可能是残留。
除过对问题的解答,希望能提出一定的检验方法,在此拜谢了。

图1



图2



图3



图4



图5
回复此楼
没有理想
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

marvelx

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
zhyq8767: 金币+1, 感谢交流 2012-04-27 10:01:01
星火abcd: 金币+3 2012-04-27 15:24:47
星火abcd: 金币+10 2012-06-02 08:05:09
你这个合金首先说明一下,时效处理为(538℃ 10~18h,175℃ 4~5h),什么意思?538℃ 10-18h是均匀化处理制度?还是什么制度?时效没有这种温度组合,请先说明你合金的整个热处理过程,否则判断组织就缺少有利依据。还有根据我的经验判断黑色部分应该是你磨金相过程中掉了的第二相的坑,原来应该有第二相。至于裂纹,因为你没有说明你的热处理过程和加工过程,无法准确判断原因,怀疑为热处理过程中产生的热应力裂纹。此分析供楼主参考
2楼2012-04-27 09:55:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

星火abcd

至尊木虫 (著名写手)

引用回帖:
2楼: Originally posted by marvelx at 2012-04-27 09:55:17:
你这个合金首先说明一下,时效处理为(538℃ 10~18h,175℃ 4~5h),什么意思?538℃ 10-18h是均匀化处理制度?还是什么制度?时效没有这种温度组合,请先说明你合金的整个热处理过程,否则判断组织就缺少有利依据 ...

时效处理是T6人工时效,借助于铝铜系合金的处理方法,538℃以后有淬火,然后175℃处理。是先固溶后时效析出。只有热处理过程,没有加工。如果是磨掉的,那么时效后的是磨掉的,还是溶解的?
没有理想
3楼2012-04-27 10:01:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wsq_7710

木虫 (职业作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
yongyong2050: 金币+1, 感谢,欢迎进一步交流~~~ 2012-04-27 20:01:01
星火abcd: 金币+3 2012-04-28 08:45:06
星火abcd: 金币+7 2012-06-02 08:05:17
黑的估计热裂纹,我也遇到过
4楼2012-04-27 19:40:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

星火abcd

至尊木虫 (著名写手)

引用回帖:
4楼: Originally posted by wsq_7710 at 2012-04-27 19:40:45:
黑的估计热裂纹,我也遇到过

五幅图有的是,有的应该不是,只有第五个是,前面的不清楚
没有理想
5楼2012-04-27 20:34:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

marvelx

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★
星火abcd: 金币+3 2012-04-28 08:44:57
yongyong2050: 金币+1, 感谢交流 2012-04-28 16:09:00
引用回帖:
3楼: Originally posted by 星火abcd at 2012-04-27 10:01:24:
时效处理是T6人工时效,借助于铝铜系合金的处理方法,538℃以后有淬火,然后175℃处理。是先固溶后时效析出。只有热处理过程,没有加工。如果是磨掉的,那么时效后的是磨掉的,还是溶解的?

538℃淬火,你保温10-18小时?显然这个保温时间太长,一般情况下保温时间不超过1小时。这个制度有很大问题。这些坑是你在磨金相过程中磨掉的第二相。
6楼2012-04-28 08:39:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

星火abcd

至尊木虫 (著名写手)

引用回帖:
6楼: Originally posted by marvelx at 2012-04-28 08:39:50:
538℃淬火,你保温10-18小时?显然这个保温时间太长,一般情况下保温时间不超过1小时。这个制度有很大问题。这些坑是你在磨金相过程中磨掉的第二相。

时效处理是借助于ZL203,ZL205的,不知道单对铝铜来说有多大问题。
没有理想
7楼2012-04-28 08:44:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sbfeng

银虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★
星火abcd: 金币+2 2012-05-19 08:24:52
星火abcd: 金币+2 2012-05-26 08:32:56
应该是凝固时的微观缩孔
8楼2012-05-18 19:15:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

星火abcd

至尊木虫 (著名写手)

引用回帖:
8楼: Originally posted by sbfeng at 2012-05-18 19:15:18:
应该是凝固时的微观缩孔

我觉得主要是theta相脱落造成的。
没有理想
9楼2012-05-19 08:24:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cctvdiancom

金虫 (小有名气)

共晶吧?
人傻莫读书,读了也白读
10楼2016-02-28 21:33:52
