应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 热处理 » 微合金钢淬火，求帮助判断金相组织
261/3返回列表123下一页
查看: 3363  |  回复: 25
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

steeljin

铜虫 (小有名气)

[求助] 微合金钢淬火，求帮助判断金相组织

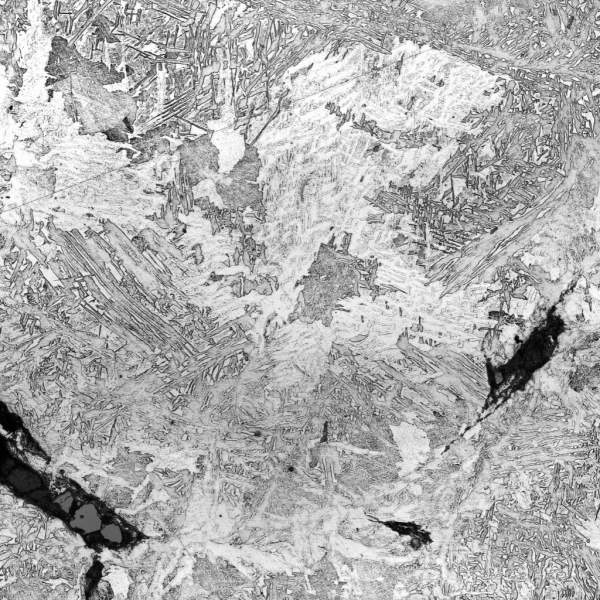

微合金钢J55，C含量0.2%，含微量Ti、Nb、V。铸态重新加热奥氏体化冷到850℃淬火，组织如图。此钢Ae3差不多就在850℃，黑色是马氏体的话，白色是什么？新手，谢谢各位~！
微合金钢淬火，求帮助判断金相组织


微合金钢淬火，求帮助判断金相组织-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-10-25 15:50:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

shulxx

新虫 (小有名气)
不好意思，昨天没有及时回复你。
之前是在手机客户端看的，后两张图没法链接到下载，今晚特意用电脑下载看了。嗯，此贴可以终结了！
首先，注意到黑色条块状的东西了吗？前两张图我还以为冶金和铸造工艺不好，混进了杂质。没想到后面几张也有。而且仔细观察规律：随着淬火温度升高，黑色物质大小变小，通俗说就是更少了。大家想，那是什么？？什么组织经过腐蚀后，低倍下是黑色的，答案是珠光体（前提是与本题相关）。
接着问题就简单了，亚共析钢1350降到800-900温度，既然珠光体都产生了，先共析铁素体那还会不存在么？还有个证据：随着淬火温度升高，灰色相变多，白色相和黑色相变少。
所以，综上所述，白色为先共析铁素体，灰色为马氏体，黑色为珠光体。
另：大家经常书上看的cct曲线是碳钢的，默认不添加合金元素的。所以不要奉为金科玉律。实际每一种钢的cct曲线是需要用热膨胀仪去测的。举个例子，h13钢，淬火后，回火610度，大家猜是什么组织？？不是你们所想象的回火索氏体，而是回火马氏体。道理也很简单，因为合金元素的添加。
写了好多，希望对你及大家有帮助。谢谢你的小红花。
欢迎大家交流：shulxx@163.com
赞一下(5人) 回复此楼
17楼2013-10-28 00:32:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shulxx

新虫 (小有名气)
必须不是贝氏体！！残余奥氏体在低碳钢中出现几率低。所以还是可能是铁素体。但是为什么会是铁素体呢？而且看起来体积分数很高，白色区域很大。850度对于微合金钢在不在A3线之上？这是个问题。我查了查相图，很遗憾地告诉你，好像850低了。加到900淬火再试试。
其次，腐蚀出来的颜色对比度太低了，要么腐蚀剂浓度不够，要么腐蚀时间不够。

[ 发自小木虫客户端 ]
赞一下(2人) 回复此楼
6楼2013-10-25 21:25:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shulxx

新虫 (小有名气)
我还得解释下，为什么不是贝氏体，显而易见，贝氏体比马氏体更易腐蚀，因为有碳化物析出。况且贝氏体中铁素体是条状的。
还有你的钢如果产生低温回火了的话，那么白色是马氏体，灰色的回火马氏体。
求支持。

[ 发自小木虫客户端 ]
赞一下(2人) 回复此楼
7楼2013-10-25 21:33:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

stargeng

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
steeljin: 金币+10, ★有帮助 2013-10-25 17:04:52
贝氏体或者没有侵蚀出来。显微硬度打一下呗。我也是做微合金钢的。
赞一下 回复此楼
2楼2013-10-25 16:40:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

steeljin

铜虫 (小有名气)
好像没说清楚，再说明下工艺：铸态加热到1350℃，冷至850℃，以0.001/s的应变速率拉断后水淬。不确定白色的是铁素体/贝氏体/还是残余奥氏体
赞一下 回复此楼
3楼2013-10-25 16:59:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

steeljin

铜虫 (小有名气)
引用回帖:
2楼: Originally posted by stargeng at 2013-10-25 16:40:19
贝氏体或者没有侵蚀出来。显微硬度打一下呗。我也是做微合金钢的。

没有硬度计。贝氏体会是这么个形貌吗?有没有可能是残奥？
赞一下 回复此楼
4楼2013-10-25 17:01:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

steeljin

铜虫 (小有名气)
自顶一个 求助啊
回复此楼
5楼2013-10-25 19:55:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

steeljin

铜虫 (小有名气)

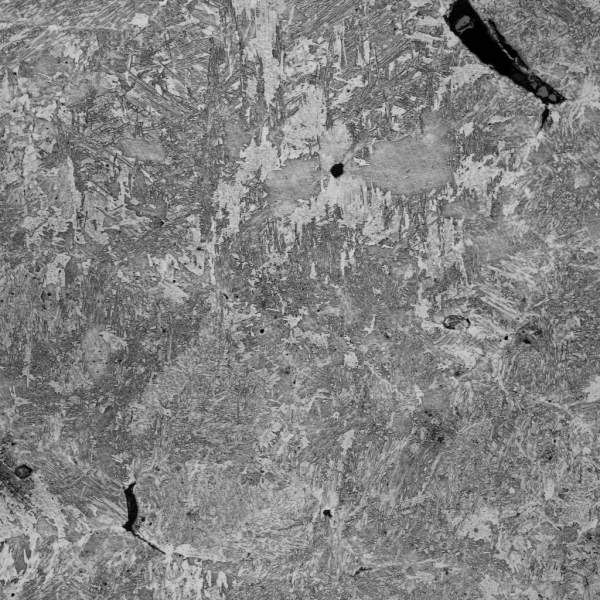

附上800℃和900℃分别淬火的照片作参考，都是400倍放大。如果白色是铁素体的话，感觉即便800℃淬火铁素体都不多，为何850℃会出现大块的铁素体？而且1000倍的照片，感觉白色块内还有亚结构。看来有必要再侵蚀一次
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 800-400.jpeg
    • 2013-10-25 22:01:00, 209.2 K
  • 附件 2 : 900-400.tif
    • 2013-10-25 22:02:07, 1.52 M
8楼2013-10-25 22:03:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

steeljin

铜虫 (小有名气)
引用回帖:
7楼: Originally posted by shulxx at 2013-10-25 21:33:13
我还得解释下，为什么不是贝氏体，显而易见，贝氏体比马氏体更易腐蚀，因为有碳化物析出。况且贝氏体中铁素体是条状的。
还有你的钢如果产生低温回火了的话，那么白色是马氏体，灰色的回火马氏体。
求支持。
...

回复见楼下，这不能发图
赞一下 回复此楼
9楼2013-10-25 22:04:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

stargeng

铁杆木虫 (著名写手)
引用回帖:
3楼: Originally posted by steeljin at 2013-10-25 16:59:36
好像没说清楚，再说明下工艺：铸态加热到1350℃，冷至850℃，以0.001/s的应变速率拉断后水淬。不确定白色的是铁素体/贝氏体/还是残余奥氏体

说的已经很清楚了。成分说一下可以更完善。不过低合金的话，如楼上说说，淬火的奥氏体微乎其微。其次，其实板条贝氏体和马氏体的区分困扰了很多学生，并不是很好区分的。彩色金相可以区分，特别容易做，楼主不防一式。楼上说是铁素体。由于不知道合金元素，低合金的话，我还是得说，这如果是铁素体的话，我马上在我所在的楼宇跳下去。Ac1 难超800℃。不信你测测CCt，再者你这是从高温冷下去的。不可能没有奥氏体化完全。在说说另外一种可能，你是不是从热处理过的试样表面取的样？是不是温度过高出现了脱碳现象？答案仅供参考。谢谢赠送金币。
赞一下 回复此楼
10楼2013-10-26 09:31:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 steeljin 的主题更新
261/3返回列表123下一页
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[公派出国] 售一区SCI文章T0P，我:8O.551.O54,科目全,可十急 +4 IDs3scOF0tjC 2026-09-28 5/250 2026-09-29 13:50 by etmYJ6d2rquH
[教师之家] 某top大学教授说“能够在市场中兑现的能力才是真能力”无比同意！ +8 zju2000 2026-09-26 9/450 2026-09-29 13:47 by ahsoarli
[论文投稿] 售SCI文章，我:8O5.5.1.O.54,科目齐全,可+急 +3 tqUTOxClQUMF 2026-09-28 3/150 2026-09-29 10:26 by JzYBbHIXWSrW
[考研] 售一区SCI文章T0P，我:8O.551.O54,科目全,可十急 +3 tqUTOxClQUMF 2026-09-28 3/150 2026-09-29 09:59 by JzYBbHIXWSrW
[考博] 售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急 +5 GDBe8tDZqE8z 2026-09-28 5/250 2026-09-29 09:52 by JzYBbHIXWSrW
[教师之家] 售一区SCI文章T0P，我:8O.551.O54,科目全,可十急 +4 GDBe8tDZqE8z 2026-09-28 4/200 2026-09-29 09:49 by JzYBbHIXWSrW
[找工作] 售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急 +5 IDs3scOF0tjC 2026-09-28 5/250 2026-09-29 09:24 by JzYBbHIXWSrW
[博后之家] 售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急 +5 IDs3scOF0tjC 2026-09-28 6/300 2026-09-29 09:18 by JzYBbHIXWSrW
[考研] 售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急 +3 ZYXdhzDAy9ZX 2026-09-28 3/150 2026-09-29 06:42 by ZvyPK8n6Nfki
[找工作] 售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急 +3 ZYXdhzDAy9ZX 2026-09-28 3/150 2026-09-29 06:34 by ZvyPK8n6Nfki
[找工作] 售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急 +3 ZYXdhzDAy9ZX 2026-09-28 3/150 2026-09-29 06:28 by ZvyPK8n6Nfki
[考博] 售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急 +3 ZYXdhzDAy9ZX 2026-09-28 3/150 2026-09-29 06:18 by ZvyPK8n6Nfki
[硕博家园] 售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急 +3 tqUTOxClQUMF 2026-09-28 3/150 2026-09-28 23:46 by b8fCuTHqckEt
[考研] 售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急 +3 GDBe8tDZqE8z 2026-09-28 3/150 2026-09-28 23:12 by b8fCuTHqckEt
[公派出国] 售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急 +4 IDs3scOF0tjC 2026-09-28 4/200 2026-09-28 22:55 by ez6fGg9abYaj
[硕博家园] 售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急 +3 CfXuS1rDhLYN 2026-09-28 4/200 2026-09-28 22:55 by ez6fGg9abYaj
[博后之家] 售SCI文章，我:8O.5.5.1O.54,科目全,可十急 +3 IDs3scOF0tjC 2026-09-28 3/150 2026-09-28 22:21 by ez6fGg9abYaj
[考博] 售SCI文章，我:8O.5.5.1O.54,科目全,可十急 +3 IDs3scOF0tjC 2026-09-28 6/300 2026-09-28 22:15 by ez6fGg9abYaj
[论文投稿] 售SCI文章，我:8O5.5.1.O.54,科目齐全,可+急 +3 CfXuS1rDhLYN 2026-09-28 3/150 2026-09-28 19:08 by 9lS3ad5oOymn
[考研] 售一区SCI文章T0P，我:8O.551.O54,科目全,可十急 +3 IDs3scOF0tjC 2026-09-28 4/200 2026-09-28 18:51 by 9lS3ad5oOymn
信息提示
关闭
请填处理意见
关闭
