[求助] 循环压拉实验 求帮助分析

各位朋友大家好

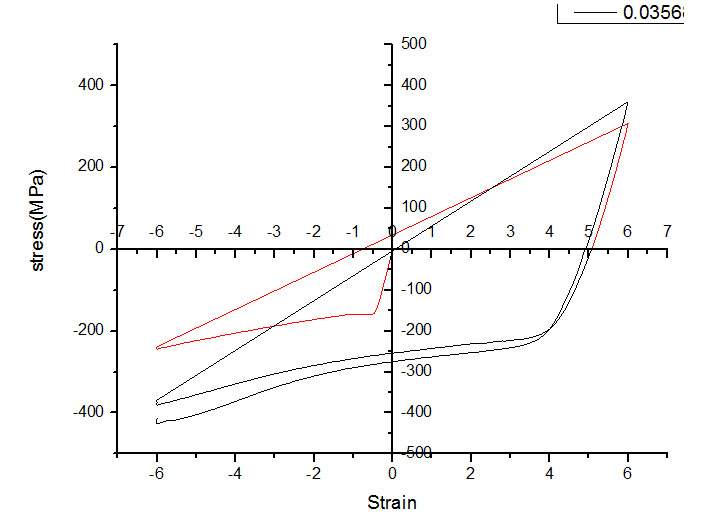

我最近做了个挤压态镁合金的循环压拉实验，下图是测试结果，红色的线代表第一次压和拉，黑色的线代表第二次压和拉以及第三次压，应力为正表示拉，应力为负表示拉，不过我感觉这个曲线很奇怪，在压的时候有屈服，而拉的时候就是条直线，每次卸载后的残余应变也好像不正确，不知道是我的数据有没有处理对，应变是直接有INSTRON疲劳试验机得到的（有引伸计），应力是我自己用载荷除以原始横切面积得到的
        感谢大家帮忙，急！

循环压拉实验  求帮助分析
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
只有不断的行走才让我有安全感
1楼 2014-11-21 09:56:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Ryanyang

新虫 (小有名气)
试试真应力真应变曲线
赞一下 回复此楼
2楼2014-11-21 10:32:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

怡然晴空

金虫 (初入文坛)
引用回帖:
2楼: Originally posted by Ryanyang at 2014-11-21 10:32:32
试试真应力真应变曲线

不行啊，我试了，曲线更怪了，都没有环线了，你说我是不是数据处理的方法错了啊
赞一下 回复此楼
只有不断的行走才让我有安全感
3楼2014-11-21 10:43:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Ryanyang

新虫 (小有名气)
引用回帖:
3楼: Originally posted by 怡然晴空 at 2014-11-21 10:43:18
不行啊，我试了，曲线更怪了，都没有环线了，你说我是不是数据处理的方法错了啊...

应力一般没问题，应变单位是什么？是不是超过引伸计最佳范围了？引伸计刀口距离多少？
赞一下 回复此楼
4楼2014-11-28 16:14:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
