[交流] 循环伏安测试，不同扫描速率下曲线出现巨大波动，如何分析和避免？（附图）

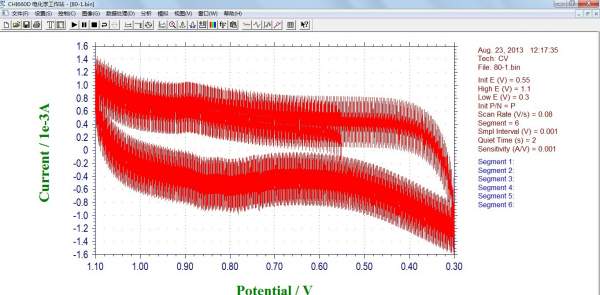

二氧化锰薄膜电极材料进行循环伏安测试，CHI660D，80mv/s扫描速率下出现如图曲线，如何调整设置避免波动？

5mv/s，10mv/s，50mv/s曲线无波动；
20mv/s、30mv/s、100mv/s曲线波动就出现。

取样间隔，灵敏度？？的设置问题吗。求高手不吝指导
循环伏安测试，不同扫描速率下曲线出现巨大波动，如何分析和避免？（附图）
回复此楼

» 收录本帖的淘帖专辑推荐

电化学电容器 常见的相关实验现象分析

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-08-23 17:20:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有1个 )

航海家2011

铁虫 (小有名气)
★ ★
zlin: 金币+2, ECEPI+1, 鼓励应助！ 2013-08-26 09:58:22
辰华技术售后专业回答：噪声原因。详细见附件。
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 关于噪声问题.doc
    • 2013-08-26 09:34:55, 27.5 K
16楼2013-08-26 09:35:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

航海家2011

铁虫 (小有名气)
引用回帖:
2楼: Originally posted by gxytju2008 at 2013-08-23 22:04:33
不像单纯是扫速问题,相同扫速下数据可以重复么,我觉得有点像夹子啥的连接不好一类的

相同扫速下数据重复很好。
假设是夹子的连接性不好，为何夹子加好之后，
5mv/s，10mv/s，50mv/s曲线无波动；
20mv/s、30mv/s、100mv/s曲线波动就出现。
赞一下(1人) 回复此楼
6楼2013-08-24 08:52:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

gxytju2008

专家顾问 (文坛精英)
★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
航海家2011: 金币+2 2013-08-24 08:51:04
不像单纯是扫速问题,相同扫速下数据可以重复么,我觉得有点像夹子啥的连接不好一类的
赞一下 回复此楼
2楼2013-08-23 22:04:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zlin

荣誉版主 (知名作家)
★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
航海家2011: 金币+2 2013-08-24 08:47:06
应该是你的取样间隔的问题，你将smpl interval就是你右边的选项调整一下，估计会好些。另外，你体系是不是析出气体了，从而导致曲线扰动比较大~
赞一下 回复此楼
3楼2013-08-23 22:18:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiandan

至尊木虫 (职业作家)
★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
航海家2011: 金币+2 2013-08-24 08:50:46
电极问题吧，重新制作下试试

[ 发自小木虫客户端 ]
赞一下 回复此楼
4楼2013-08-24 07:42:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

航海家2011

铁虫 (小有名气)
引用回帖:
3楼: Originally posted by zlin at 2013-08-23 22:18:20
应该是你的取样间隔的问题，你将smpl interval就是你右边的选项调整一下，估计会好些。另外，你体系是不是析出气体了，从而导致曲线扰动比较大~

1、取样间隔默认为0.001，测试过程中，尝试了调整为0.005或者0.01，效果是扰动依旧在，数据波动仍然很大，只是由前面的多条曲线变成上下跳动的数据点形成的锯齿曲线。
2、未发现有明显气体析出。如何观察？
赞一下 回复此楼
5楼2013-08-24 08:50:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chere279

金虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
楼主忘记了一个很重要的因素灵敏度了！~~楼主这个应该是灵敏度没设置好，一般只要电极表面稳定，夹子接好了，在低扫速的条件下，只要灵敏度设置好了就不会出现上述毛刺的现象！~~  用CV和dpv的时候都要设置灵敏度的！~~
赞一下 回复此楼
7楼2013-08-24 12:00:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chere279

金虫 (正式写手)
★ ★
航海家2011: 金币+2 2013-08-24 13:07:02
但是如果扫苏太大，灵敏度即使调的很好也会出现毛刺。
赞一下 回复此楼
8楼2013-08-24 12:01:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

航海家2011

铁虫 (小有名气)
引用回帖:
7楼: Originally posted by chere279 at 2013-08-24 12:00:12
楼主忘记了一个很重要的因素灵敏度了！~~楼主这个应该是灵敏度没设置好，一般只要电极表面稳定，夹子接好了，在低扫速的条件下，只要灵敏度设置好了就不会出现上述毛刺的现象！~~  用CV和dpv的时候都要设置灵敏度的 ...

灵敏度约接近越好了哦。
赞一下 回复此楼
9楼2013-08-24 13:07:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

航海家2011

铁虫 (小有名气)
引用回帖:
8楼: Originally posted by chere279 at 2013-08-24 12:01:46
但是如果扫苏太大，灵敏度即使调的很好也会出现毛刺。

薄膜表面不完整，干燥后出现干裂。
赞一下 回复此楼
10楼2013-08-24 13:12:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

航海家2011

铁虫 (小有名气)

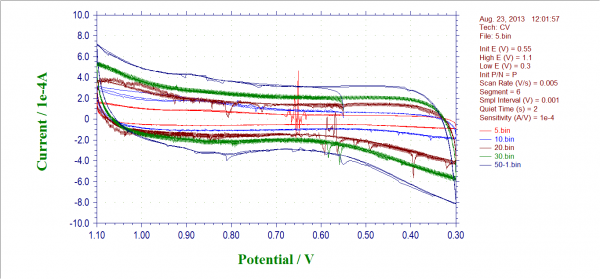

不同扫速的具体曲线
循环伏安测试，不同扫描速率下曲线出现巨大波动，如何分析和避免？（附图）-1
赞一下 回复此楼
11楼2013-08-24 13:15:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

航海家2011

铁虫 (小有名气)
引用回帖:
4楼: Originally posted by xiandan at 2013-08-24 07:42:25
电极问题吧，重新制作下试试

请指点
1、参比电极的考虑是吧。可能KCl溶液的洁净度温度。
2、有人说参比电极需要有KCl结晶，以保证饱和度；然有人说参比电极内结晶会导致电位偏差。请问，你怎么看？
赞一下 回复此楼
12楼2013-08-24 13:18:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xingzai90

禁虫 (小有名气)
★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
航海家2011: 金币+2 2013-08-25 09:02:07
本帖内容被屏蔽
13楼2013-08-24 13:35:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

航海家2011

铁虫 (小有名气)
引用回帖:
13楼: Originally posted by xingzai90 at 2013-08-24 13:35:30
估计是电极制的不是很好，可能是起皮了！

对电极Pt网有点撕裂，整体还完好，是否有可能影响？
赞一下 回复此楼
14楼2013-08-25 09:01:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xingzai90

禁虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
本帖内容被屏蔽
15楼2013-08-25 10:38:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
