[求助] 帮忙看下SEM EDS图

哪位兄弟帮忙看一下这几张图给出了哪些信息?不是学材料的,看不懂。这个是疲劳试验断口分析,材料是铝合金的。断口SEM是韧性断裂吧?

帮忙看下SEM EDS图


帮忙看下SEM EDS图-1


帮忙看下SEM EDS图-2


帮忙看下SEM EDS图-3
回复此楼

» 收录本帖的淘帖专辑推荐

百宝箱

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Ryanyang

新虫 (小有名气)

断口肯定不是韧性的,微粒是小铁球?感觉这么小的颗粒不影响性能,基体性能不好
2楼2014-11-21 10:39:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lucifer007

铁杆木虫 (正式写手)

疲劳断口肯定是脆性断裂的,而且你的这个还是解理断裂,至于eds木有做过,不是很明白
3楼2014-11-21 20:30:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer


【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
qwxtz: 金币+10, ★★★很有帮助 2014-11-22 12:19:36

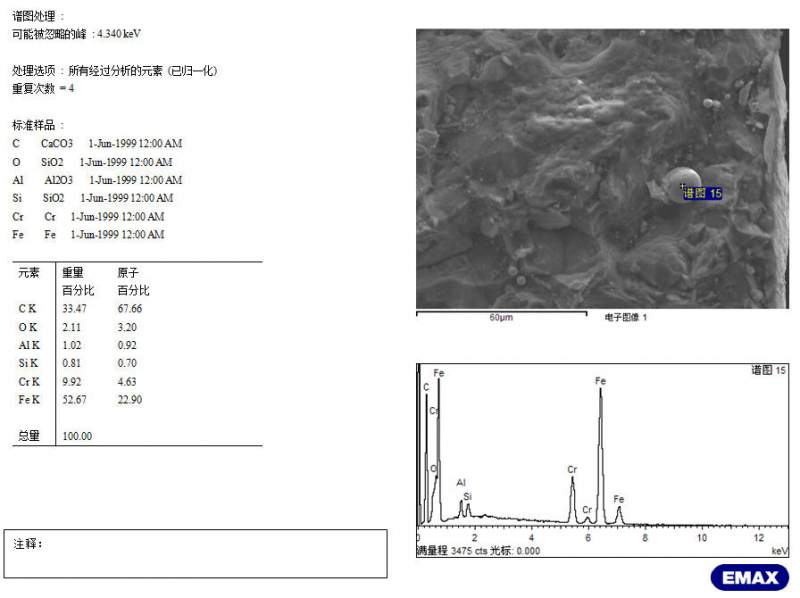

从第三个图明显看出是脆性解理断裂。图中没有韧窝,不是韧性断裂。楼主的EDS是对图四中的小圆球进行的元素化学成分分析。由成分表知道,该圆球极有可能是夹杂有二氧化硅和氧化铝杂质的合金渗碳体一类的物质。
4楼2014-11-21 22:13:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jove4530

金虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与,应助指数 +1
qwxtz: 金币+5, ★有帮助 2014-11-22 12:20:02
可以肯定是脆性断裂,至于能谱,你打的点扫,这可能是一个杂志粒子,跟你说的铝合金相差甚远啊,没看到Al含量只有1%好吗!!!最好做个面扫吧
每天进步一点点,再坚持一天!
5楼2014-11-22 09:10:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qwxtz

木虫 (正式写手)

谢谢楼上各位的回答,我微观的不太懂。做的疲劳试验,6系铝合金,这应该是材料的韧性比较差吧?能认为材料的杂质较多吗?
6楼2014-11-22 11:41:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qwxtz

木虫 (正式写手)

各位兄弟再帮看下这几个图,疲劳寿命在几百万次。从SEM断口微观形貌和EDS元素能得出什么定性的结论?
帮忙看下SEM EDS图-4


帮忙看下SEM EDS图-5


帮忙看下SEM EDS图-6


帮忙看下SEM EDS图-7


帮忙看下SEM EDS图-8

7楼2014-11-22 11:54:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer


【答案】应助回帖

引用回帖:
7楼: Originally posted by qwxtz at 2014-11-22 11:54:11
各位兄弟再帮看下这几个图,疲劳寿命在几百万次。从SEM断口微观形貌和EDS元素能得出什么定性的结论?





...

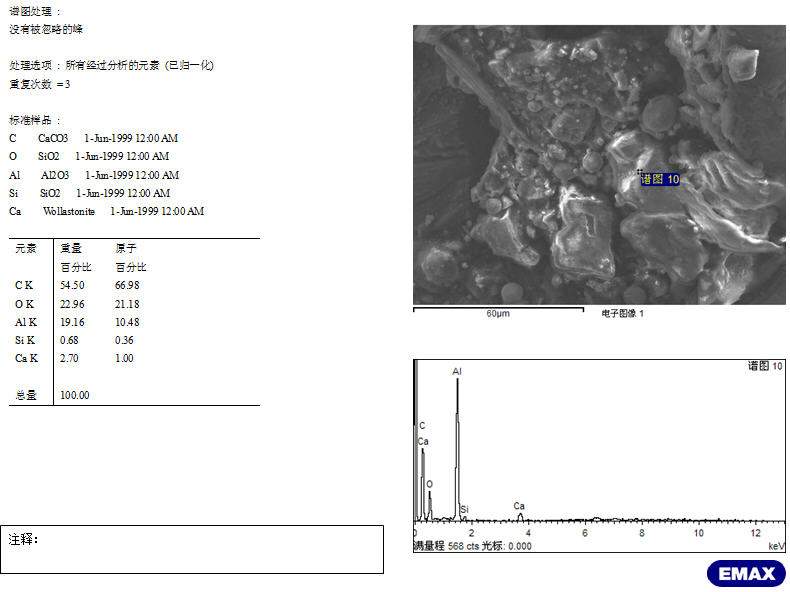

虽然楼主声称疲劳寿命几百万次,但从照片和EDS显示的化学成分来看,材料中存在很多Fe、Al2O3、SiO2、CaCO3等杂质,且断口仍为解离断裂的形貌,因此力学性能也不会好到哪里去。
8楼2014-11-22 18:39:22
