[求助] 应力云图显示全为红色

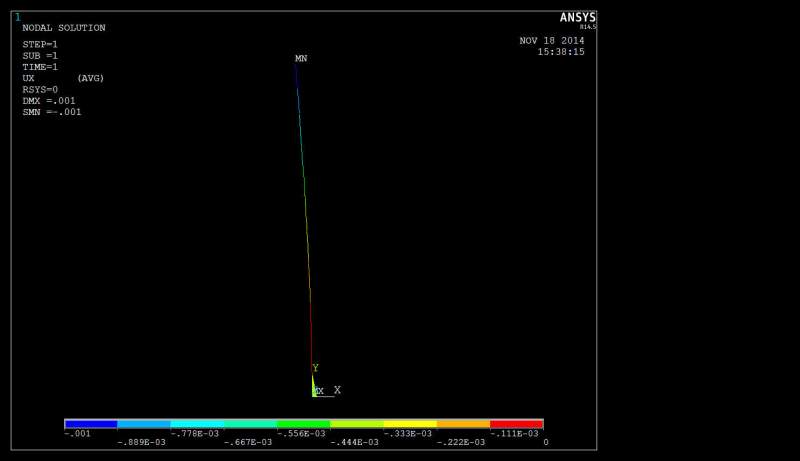

我用ansys计算了一个非常简单的悬臂梁自由端受力的例子，查看结果时位移云图可以显示，而应力云图查看显示为红色。约束和力施加都是正确的呀，不知道是不是我哪里没有设置好？向大家求助下，谢谢。位移和应力如下图

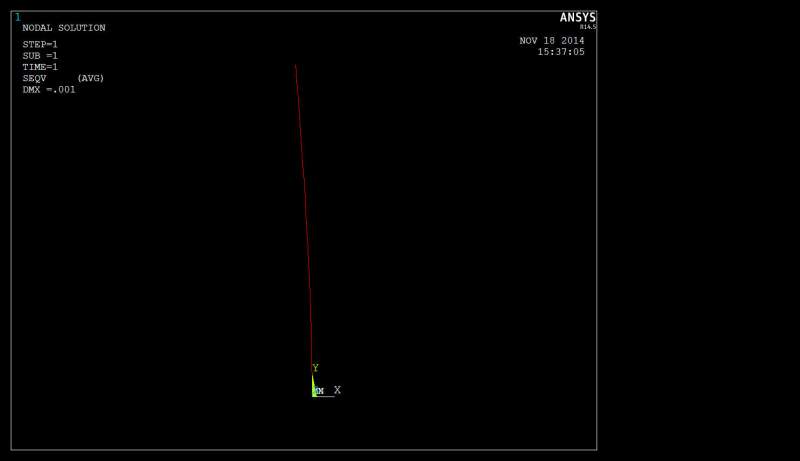

应力云图显示全为红色


应力云图显示全为红色-1
