[求助] 请教下染料敏化电池电特性曲线的问题 已有1人参与

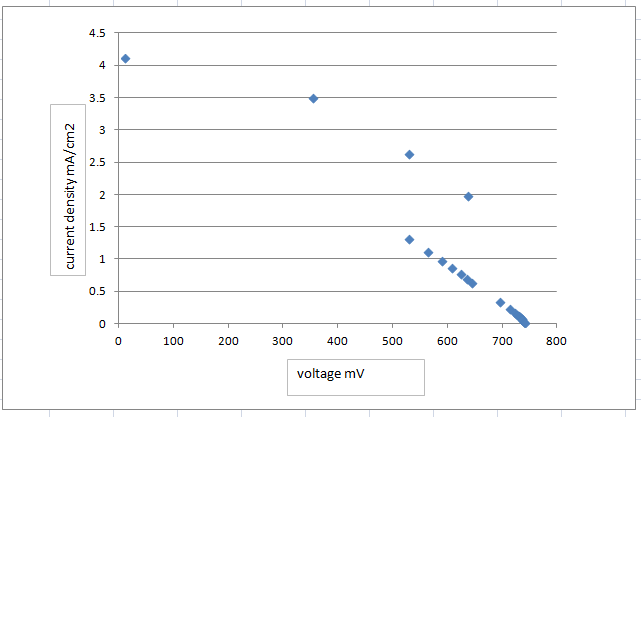

我是在没有封装的情况下进行的测量,而且用的是数字伏安表收集的数据,然后结果出来的点是这个样子的。请教各位高手到底是什么原因?
就这点金币了,全拿出来了

请教下染料敏化电池电特性曲线的问题
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

豆总

新虫 (初入文坛)

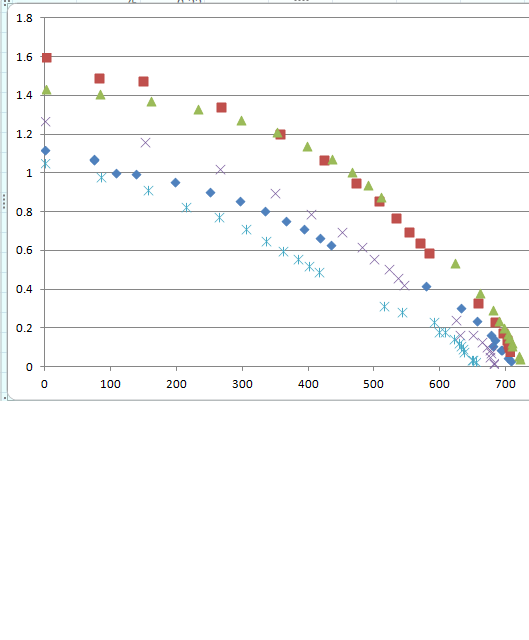

但是以前电流密度低的时候还蛮正常的
请教下染料敏化电池电特性曲线的问题-1
all data.png

2楼2014-11-13 21:45:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

豆总

新虫 (初入文坛)

自己顶一下
3楼2014-11-13 21:52:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

caoxiafei

专家顾问 (著名写手)

研发工程师-Topcon/HJT电池

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
豆总: 金币+10, ★★★★★最佳答案 2014-12-02 15:30:34
电流表的量程的问题,1mA与10mA量程自动切换造成的,建议你的I-V测试曲线扫描速度和点数都提高一些,会好多了
4楼2014-11-14 09:36:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

豆总

新虫 (初入文坛)

引用回帖:
4楼: Originally posted by caoxiafei at 2014-11-14 09:36:27
电流表的量程的问题,1mA与10mA量程自动切换造成的,建议你的I-V测试曲线扫描速度和点数都提高一些,会好多了

谢谢指教,但是我是通过变化外电阻来看电流电压变化的,没有办法调节扫描速度
5楼2014-11-18 10:27:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

caoxiafei

专家顾问 (著名写手)

研发工程师-Topcon/HJT电池

引用回帖:
5楼: Originally posted by 豆总 at 2014-11-18 10:27:12
谢谢指教,但是我是通过变化外电阻来看电流电压变化的,没有办法调节扫描速度...

好艰苦的条件,你们那边就每个电化学工作站,数字源表什么的?
6楼2014-11-18 16:55:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

豆总

新虫 (初入文坛)

引用回帖:
6楼: Originally posted by caoxiafei at 2014-11-18 16:55:31
好艰苦的条件,你们那边就每个电化学工作站,数字源表什么的?...

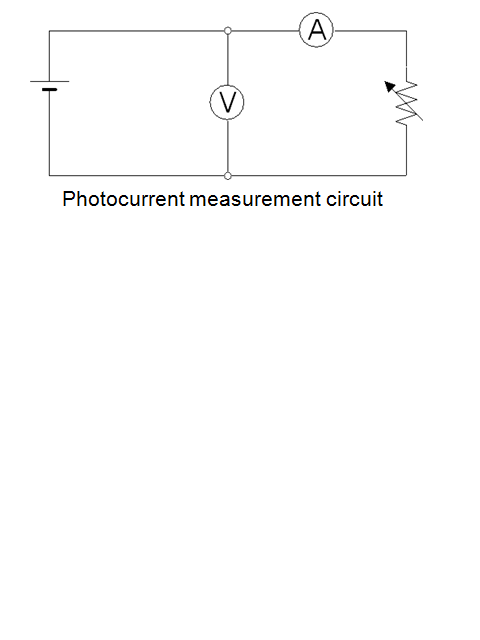

数字源表我用来收集电流和电压的数据,但是是通过外加可变电阻来是电流电压变化,电路如下图,电化学工作站有,但是循环伏安法好像没人会,我本来想外加个直流反向电压,通过电压变化来控制,不知道可行不可行。求前辈指教
请教下染料敏化电池电特性曲线的问题-2

7楼2014-12-02 15:37:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

caoxiafei

专家顾问 (著名写手)

研发工程师-Topcon/HJT电池

可行,就是简单的线性扫描功能就行了,你是哪里?
8楼2014-12-02 16:19:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

豆总

新虫 (初入文坛)

引用回帖:
8楼: Originally posted by caoxiafei at 2014-12-02 16:19:12
可行,就是简单的线性扫描功能就行了,你是哪里?

不在国内,研究室是做材料涂层方面的,所以有些测量不是很系统
9楼2014-12-02 17:01:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

caoxiafei

专家顾问 (著名写手)

研发工程师-Topcon/HJT电池

你的数字源表,型号不是keithley 2400之类的?有电化学工作站,循环伏安法也不难设置吧
10楼2014-12-02 23:11:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
