请教下染料敏化电池电特性曲线的问题 - 功能材料 - 测试表征

11楼2014-12-03 19:38:18

豆总

新虫 (初入文坛)

应助: 0 (幼儿园)
金币: 23.1
帖子: 32
在线: 20.6小时
虫号: 2830785
注册: 2013-11-27
专业: 金属功能材料

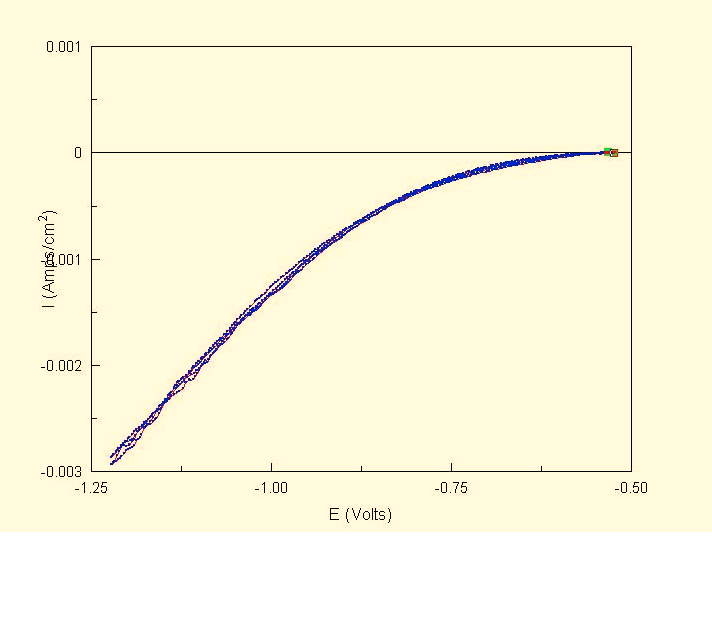

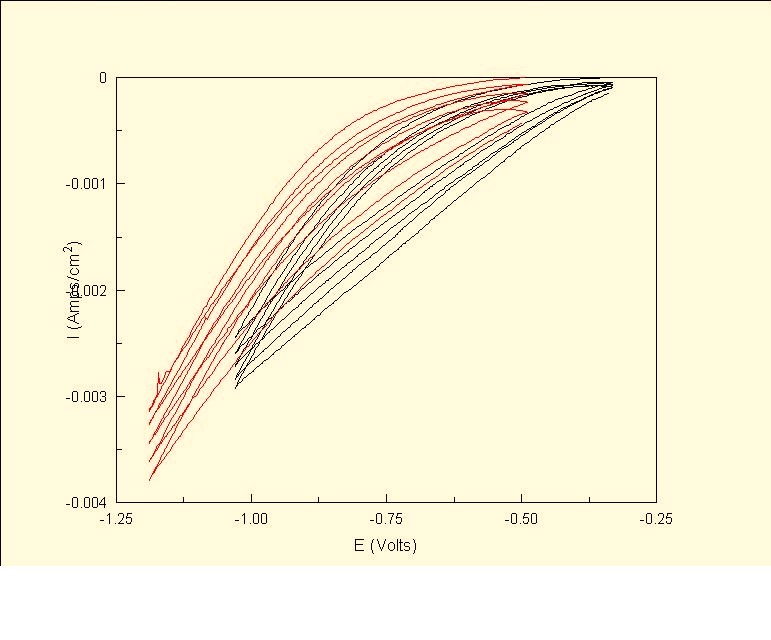

我把工作站的工作电极驾到tio2板上，对电极和参比电极夹到pt板上，设置电压从0扫描到-0.7v，速率0.025v/s，得出来的曲线在第三象限，是不是哪里接错了呢，求指导


12楼2014-12-03 20:32:20

caoxiafei

专家顾问 (著名写手)

研发工程师-Topcon/HJT电池

专家经验: +112
应助: 184 (高中生)
贵宾: 0.018
金币: 5065
散金: 6
红花: 23
帖子: 1216
在线: 434小时
虫号: 832355
注册: 2009-08-22
性别: GG
专业: 无机非金属类光电信息与功
管辖: 功能材料

引用回帖:

12楼: Originally posted by 豆总 at 2014-12-03 20:32:20
我把工作站的工作电极驾到tio2板上，对电极和参比电极夹到pt板上，设置电压从0扫描到-0.7v，速率0.025v/s，得出来的曲线在第三象限，是不是哪里接错了呢，求指导

...

没有接错，工作电极接在TiO2上，对电极和参比电极接在pt电极上，扫描电压范围在（-1.0V -- +1.0V）或更大，你上面测试的电流方向是氧化为正，电压扫描区间只选了一半；

最好的接法是，工作电极接在pt电极上，对电极和参比电极接在TiO2电极上，扫描范围是（-1.0V -- +1.0V），电流方向选择为还原为正；

13楼2014-12-03 21:49:47

豆总

新虫 (初入文坛)

应助: 0 (幼儿园)
金币: 23.1
帖子: 32
在线: 20.6小时
虫号: 2830785
注册: 2013-11-27
专业: 金属功能材料

引用回帖:

13楼: Originally posted by caoxiafei at 2014-12-03 21:49:47
没有接错，工作电极接在TiO2上，对电极和参比电极接在pt电极上，扫描电压范围在（-1.0V -- +1.0V）或更大，你上面测试的电流方向是氧化为正，电压扫描区间只选了一半；

最好的接法是，工作电极接在pt电极上，对 ...

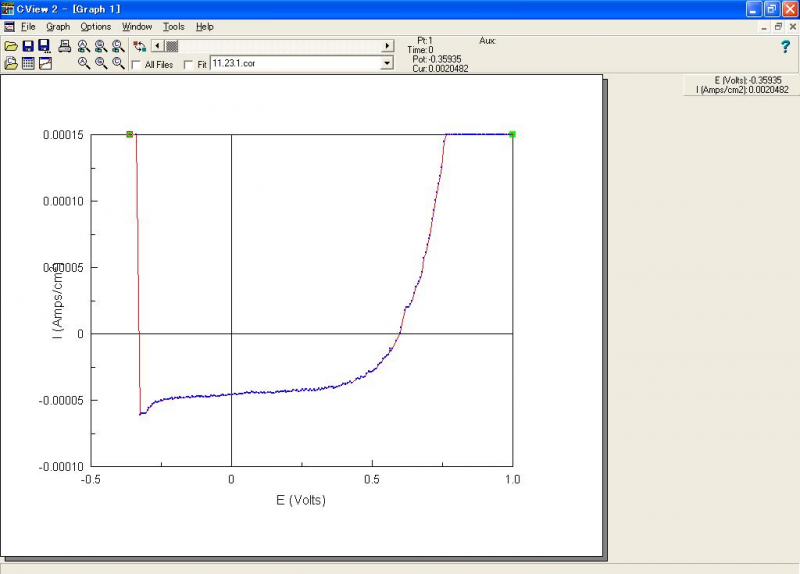

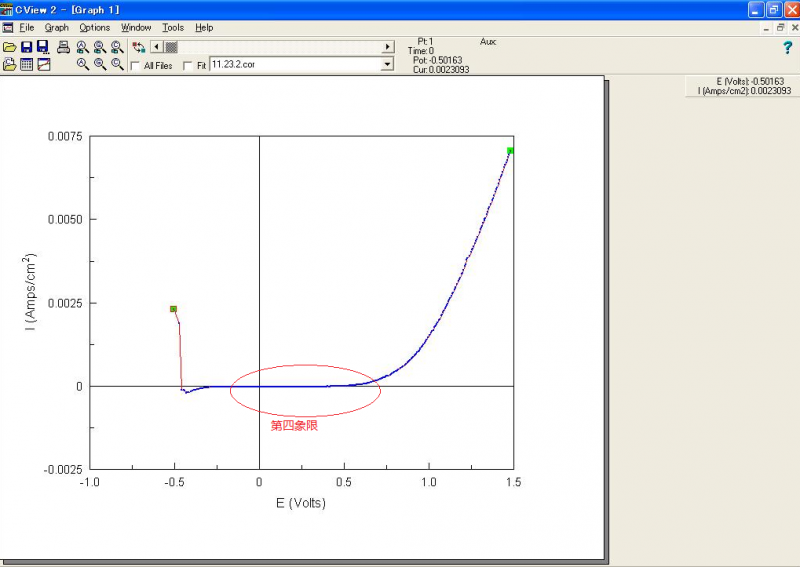

感激之情无以言表，从-1.0v到+1.0v扫了一下，发现把第四象限的位置扩大了之后感觉有点像(上图是扫描之后的图，下图是第四象限的扩大图)，短路电流和开环电压的值基本上可以对得上(没有用solar simulation照射，试样也是以前测过留下来的，所以电流可能很低)，不知道这样的结果是不是正常的



14楼2014-12-04 18:22:41

豆总

新虫 (初入文坛)

应助: 0 (幼儿园)
金币: 23.1
帖子: 32
在线: 20.6小时
虫号: 2830785
注册: 2013-11-27
专业: 金属功能材料

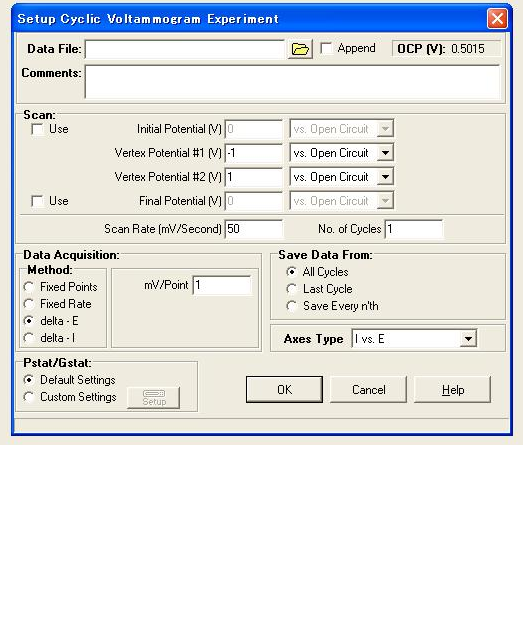

参数设置如下所示


15楼2014-12-04 18:55:25

caoxiafei

专家顾问 (著名写手)

研发工程师-Topcon/HJT电池

专家经验: +112
应助: 184 (高中生)
贵宾: 0.018
金币: 5065
散金: 6
红花: 23
帖子: 1216
在线: 434小时
虫号: 832355
注册: 2009-08-22
性别: GG
专业: 无机非金属类光电信息与功
管辖: 功能材料

引用回帖:

14楼: Originally posted by 豆总 at 2014-12-04 18:22:41
感激之情无以言表，从-1.0v到+1.0v扫了一下，发现把第四象限的位置扩大了之后感觉有点像(上图是扫描之后的图，下图是第四象限的扩大图)，短路电流和开环电压的值基本上可以对得上(没有用solar simulation照射，试样 ...

结果是正常的，有些地方可以再改进一下：
（1）扫描速度需要优化一点，可能扫描再快一些，曲线就会平滑很多。
（2）电池的反向击穿电压有些小，需要对TiO2电极制备工艺进行优化。
（3）电池的填充因子，串联电阻、并联电阻想法计算一下。
（4）有电化学工作站，还可以测试染料敏化电池的阻抗谱，分析电池各个界面的电荷转移电阻等性能。

赞一下(1人)

16楼2014-12-04 19:47:09
