[求助] 做接触式曝光发现线条边缘出现小线条是什么原因造成的啊？ 已有2人参与

接触式曝光什么原因造成了线条边缘的这些小线条啊，求大神指教，以前没做过光刻，谢谢啊

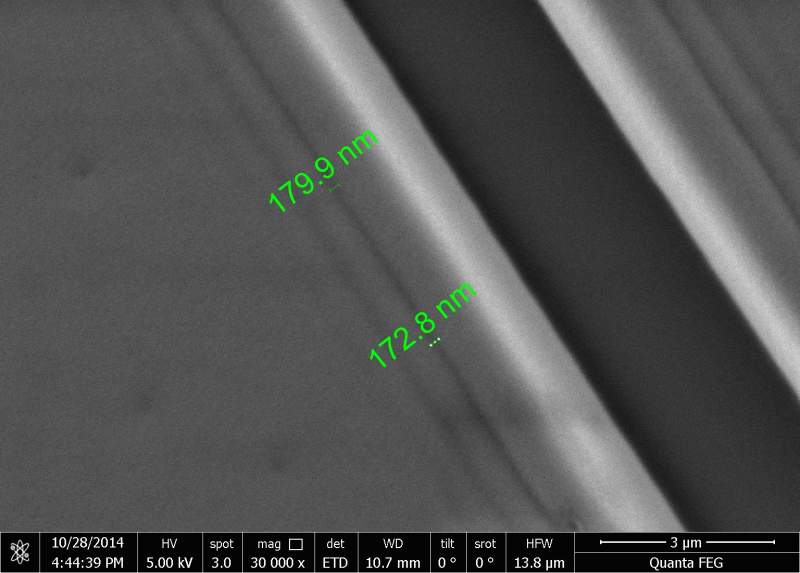

做接触式曝光发现线条边缘出现小线条是什么原因造成的啊？

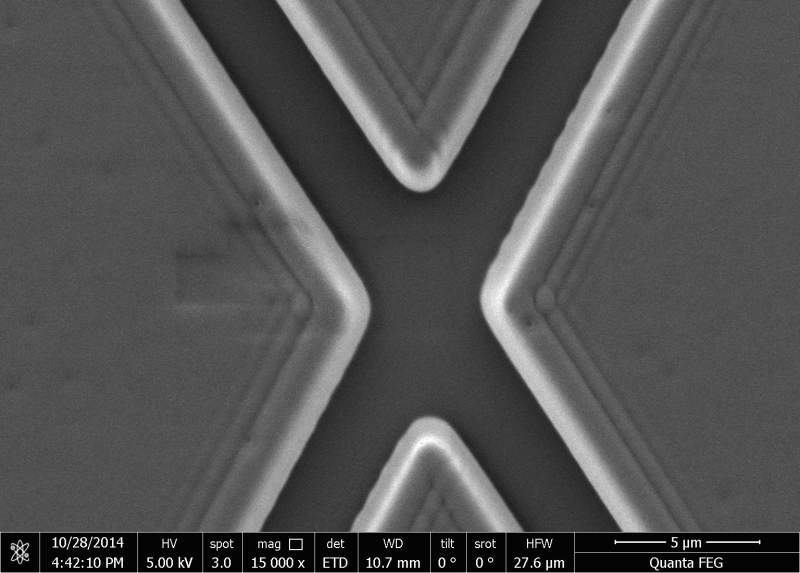

做接触式曝光发现线条边缘出现小线条是什么原因造成的啊？-1

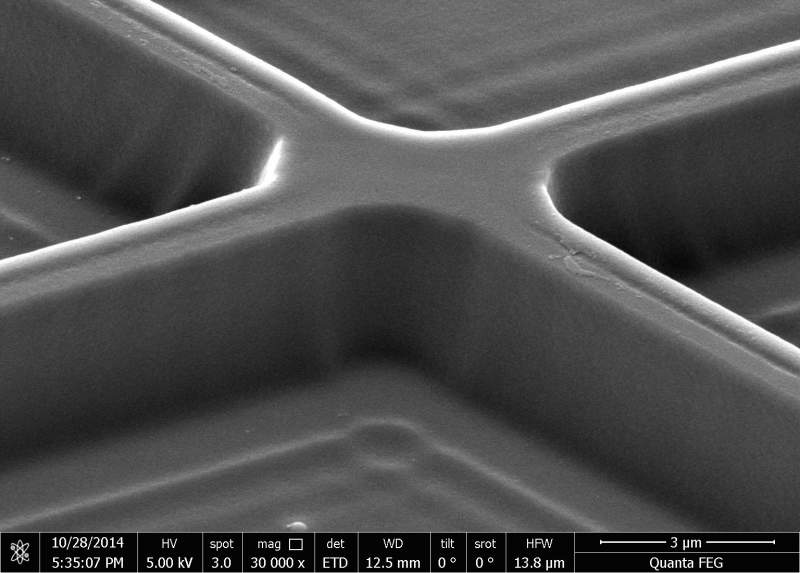

做接触式曝光发现线条边缘出现小线条是什么原因造成的啊？-2
回复此楼

» 本帖@通知

@lee0803

» 猜你喜欢
1楼 2014-10-29 09:56:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jeremyfrc

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
能不能描述一下，这是什么图？都没有写清楚，哪里是胶，哪里是你的材料，你的pattern是刻蚀的，还是liftoff的也没说。
赞一下 回复此楼
哈哈哈哈，来吧
2楼2014-10-29 10:09:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

10jyu

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by jeremyfrc at 2014-10-29 10:09:09
能不能描述一下，这是什么图？都没有写清楚，哪里是胶，哪里是你的材料，你的pattern是刻蚀的，还是liftoff的也没说。

这个是光刻胶显影后的结构，两种掩膜做的，第一张图片是用线条部分不透光的掩膜做的，第二和第三张是线条部分透光的掩膜做的，光刻胶是安智的GXR601正胶，图片就是光刻胶的结构，是衍射效应造成的吗？谢谢
赞一下 回复此楼
3楼2014-10-29 10:31:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yswyx

专家顾问 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
10jyu: 金币+20, ★★★★★最佳答案, 谢谢 2014-10-29 11:42:35
引用回帖:
3楼: Originally posted by 10jyu at 2014-10-29 10:31:51
这个是光刻胶显影后的结构，两种掩膜做的，第一张图片是用线条部分不透光的掩膜做的，第二和第三张是线条部分透光的掩膜做的，光刻胶是安智的GXR601正胶，图片就是光刻胶的结构，是衍射效应造成的吗？谢谢...

是衍射造成的。次级峰的剂量形成的痕迹。说明灵敏度很高，但是对比度不好。
其实不用描述，仅仅从电镜图中左侧三角部分的方形扫描痕迹就知道是不是胶，就知道这是原始的光刻显影好的片子。
不明白2um的图形为什么要用601这个胶…………
赞一下 回复此楼
4楼2014-10-29 11:10:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jeremyfrc

木虫 (正式写手)
引用回帖:
3楼: Originally posted by 10jyu at 2014-10-28 19:31:51
这个是光刻胶显影后的结构，两种掩膜做的，第一张图片是用线条部分不透光的掩膜做的，第二和第三张是线条部分透光的掩膜做的，光刻胶是安智的GXR601正胶，图片就是光刻胶的结构，是衍射效应造成的吗？谢谢...

感觉像是衍射造成的。没有用过电镜，不是非常清楚电镜的图是什么样的。不过你这个胶确实是非常小尺寸的胶，怎么说用来做2um的尺寸都是蛮可惜的。你可以用大尺寸的胶试试看。
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

10jyu
哈哈哈哈，来吧
5楼2014-10-29 14:03:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

10jyu

新虫 (初入文坛)
送红花一朵
引用回帖:
5楼: Originally posted by jeremyfrc at 2014-10-29 14:03:58
感觉像是衍射造成的。没有用过电镜，不是非常清楚电镜的图是什么样的。不过你这个胶确实是非常小尺寸的胶，怎么说用来做2um的尺寸都是蛮可惜的。你可以用大尺寸的胶试试看。...

我们这边目前只有这个胶，有什么可以推荐下吗？
赞一下 回复此楼
6楼2014-10-30 08:50:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jeremyfrc

木虫 (正式写手)
引用回帖:
6楼: Originally posted by 10jyu at 2014-10-29 17:50:32
我们这边目前只有这个胶，有什么可以推荐下吗？...

我觉得你可以试试AZ 3312 或者4330，我们这里都用这些。希望有用哈。
赞一下 回复此楼
哈哈哈哈，来吧
7楼2014-10-31 00:22:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

babyoflion

金虫 (著名写手)
衍射吗？我怎么觉得像是显影过程中造成的轻微溶胀造成的啊
赞一下 回复此楼
8楼2014-10-31 21:49:48
