[求助] multiwfn生成了一个cube文件，用高斯view和chem3D打开这个cube文件，图片显示的不一样 已有1人参与

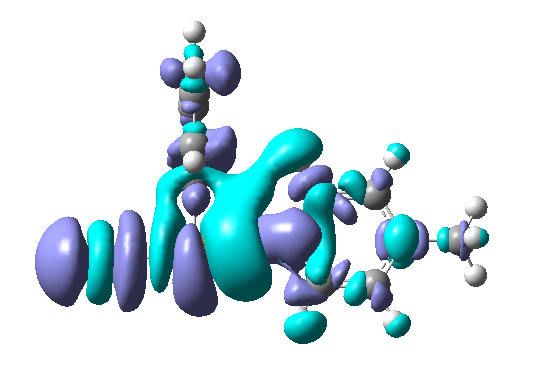

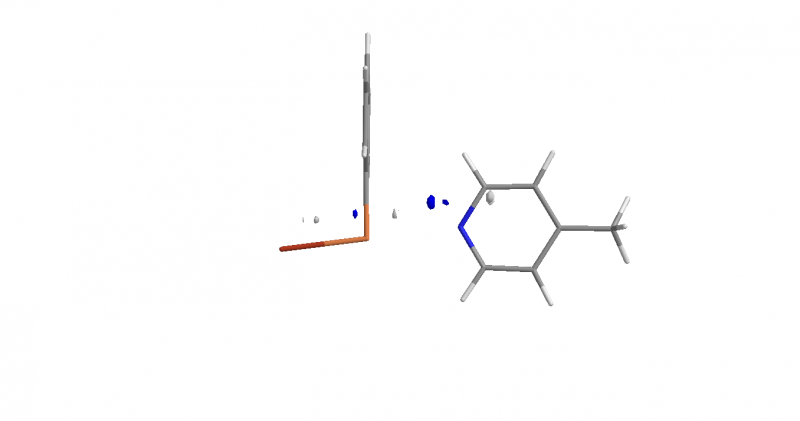

我是准备做个空间的电子密度差图，先用multiwfn生成了一个cube文件，分别用高斯view和chem3D打开这个cube文件，为什么图片显示的不一样呢？（1是高斯view打开的结果，2是chem3D显示的结果）


另外，我还想问下，在用multiwfn生成cube文件的时候，the value of isosurface  代表什么物理意义？是随便设置的吗？有没有什么选择要求？

multiwfn生成了一个cube文件，用高斯view和chem3D打开这个cube文件，图片显示的不一样


multiwfn生成了一个cube文件，用高斯view和chem3D打开这个cube文件，图片显示的不一样-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-10-23 10:07:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhou2009

版主 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
从空间的电子密度差图看，the value of isosurface，这是指定的一个等值面值在空间形成的等值面图。高斯view是与高斯配套的，正确地显示了图。而chem3D没有正确接受the value of isosurface。似乎取值过大。
即使在高斯view，也常常需要调整the value of isosurface，求得较好的图形表达，将各部位相对表达清楚。
赞一下(1人) 回复此楼
2楼2014-10-23 10:51:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiemeng101

新虫 (小有名气)
引用回帖:
2楼: Originally posted by zhou2009 at 2014-10-23 10:51:57
从空间的电子密度差图看，the value of isosurface，这是指定的一个等值面值在空间形成的等值面图。高斯view是与高斯配套的，正确地显示了图。而chem3D没有正确接受the value of isosurface。似乎取值过大。
即使在 ...

哦，我明白了，是我两个软件在显示电子密度差图时自动选取的the value of the isosurface 不一致导致的，而我也没有进行进一步的设置。
我看multiwfn的手册上有个例子，选取的the value of the isosurface为0.001，表示空间内电子密度为0.001的等值面，即分子范德华表面。the value of the isosurface的值不一定要选取0.001，只要将各部位的电子密度变化的形势表示清楚就可以了，是不，周老师？

我还有个问题，一般选取the value of the isosurface =0.001的分子范德华表面，是有某些特性会在这个范德华表面显示出来吗？还是其他的原因？
赞一下 回复此楼
3楼2014-10-23 16:22:43
