[求助] 为什么FDS导出的数据用tecplot得到的云图会是这样 已有1人参与

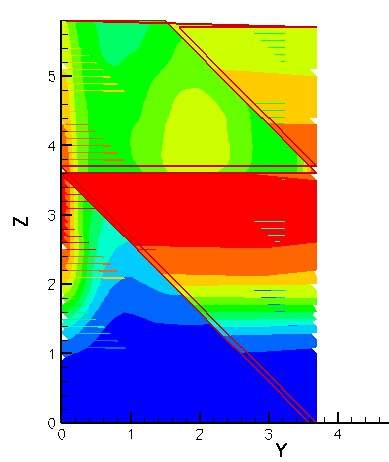

前几天利用fds做了一个火灾场景的模拟，得到结果后，利用fds2ascii导出一个slic的数据，再用tecplot制成云图，可是结果却失真严重，
为什么FDS导出的数据用tecplot得到的云图会是这样
为什么FDS导出的数据用tecplot得到的云图会是这样-1
请问这到底是导出的数据问题，还是tecplot的处理出现问题呢，该怎么解决这个问题呢
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-10-21 20:49:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bb_polarlight

金虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
可能是你I,J方向网格数目设置反了，对调一下试试。前面也有人也出现这种问题
赞一下 回复此楼
2楼2014-10-22 09:43:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

smiletao

金虫 (正式写手)
引用回帖:
2楼: Originally posted by bb_polarlight at 2014-10-22 09:43:09
可能是你I,J方向网格数目设置反了，对调一下试试。前面也有人也出现这种问题

确实是i,j设置的问题，可是还有一些问题，比如说如果图形是圆形或者是三角形的，怎么设置I,J呢，其次就是如何在同一个坐标里面把两个图同时导入呢
赞一下 回复此楼
3楼2014-10-22 12:23:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bb_polarlight

金虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★
smiletao: 金币+5, ★★★很有帮助 2014-10-22 22:01:24
引用回帖:
3楼: Originally posted by smiletao at 2014-10-22 12:23:14
确实是i,j设置的问题，可是还有一些问题，比如说如果图形是圆形或者是三角形的，怎么设置I,J呢，其次就是如何在同一个坐标里面把两个图同时导入呢...

主要是和你的网格类型有关系。用得最多的就是规则网格(用I,J表示的)和三角形网格（先写节点坐标和数据，后面附上网格单元的节点编号等），这两种网格都对应Tecplot格式，在Tecplot自带的使用说明中，有示例。如果要在同一坐标里面导入两个图片，菜单栏里：
File->load data file,选择你要输入的数据格式，如：Tecplot data loader，然后选择Add data to current data set. 这样新的数据就在第二个Zone里面
赞一下(1人) 回复此楼
4楼2014-10-22 14:09:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

smiletao

金虫 (正式写手)
引用回帖:
4楼: Originally posted by bb_polarlight at 2014-10-22 14:09:40
主要是和你的网格类型有关系。用得最多的就是规则网格(用I,J表示的)和三角形网格（先写节点坐标和数据，后面附上网格单元的节点编号等），这两种网格都对应Tecplot格式，在Tecplot自带的使用说明中，有示例。如果要 ...

好的，知道了呢，谢谢了
赞一下 回复此楼
5楼2014-10-22 22:01:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

陈星星

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by bb_polarlight at 2014-10-22 14:09:40
主要是和你的网格类型有关系。用得最多的就是规则网格(用I,J表示的)和三角形网格（先写节点坐标和数据，后面附上网格单元的节点编号等），这两种网格都对应Tecplot格式，在Tecplot自带的使用说明中，有示例。如果要 ...

请问下FDS模拟中可以设置圆形风口吗？怎么设置？谢谢！
赞一下 回复此楼
6楼2014-12-24 10:50:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiaolong312

新虫 (初入文坛)
朋友  我想知道你是怎么导出的呢？
赞一下 回复此楼
7楼2015-08-04 16:30:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

smiletao

金虫 (正式写手)
引用回帖:
7楼: Originally posted by xiaolong312 at 2015-08-04 16:30:01
朋友  我想知道你是怎么导出的呢？

我现在不用tecplot导出了，效果不好，我用origin
赞一下 回复此楼
8楼2015-08-05 00:05:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiaolong312

新虫 (初入文坛)
引用回帖:
8楼: Originally posted by smiletao at 2015-08-05 00:05:23
我现在不用tecplot导出了，效果不好，我用origin...

哦  谢谢哦  这个origin我试一试  有人用过 我没用过
赞一下 回复此楼
9楼2015-08-06 14:41:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

WXM523

新虫 (初入文坛)
引用回帖:
6楼: Originally posted by 陈星星 at 2014-12-24 10:50:28
请问下FDS模拟中可以设置圆形风口吗？怎么设置？谢谢！...

请问你怎么设置圆形的？

发自小木虫IOS客户端
赞一下 回复此楼
10楼2018-04-20 23:19:33
