[交流] 如何测量晶粒平均尺寸?谢谢 已有8人参与

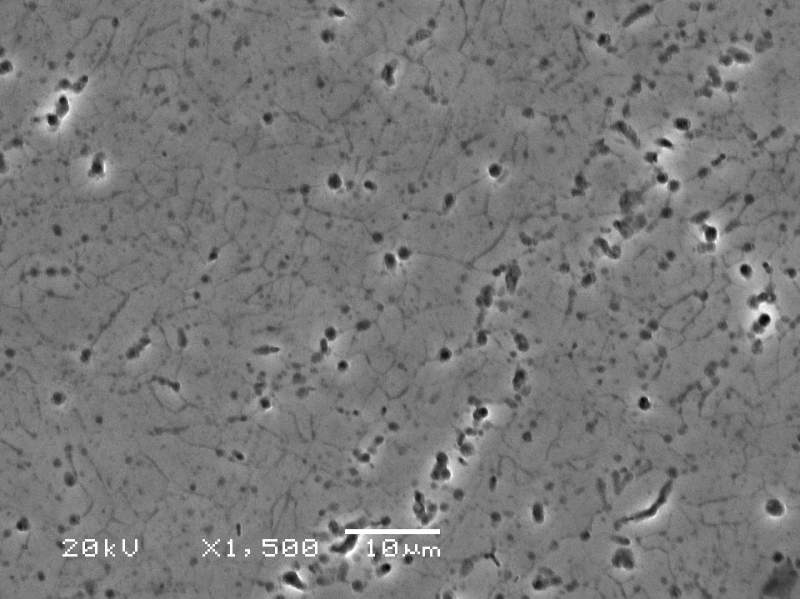

小弟刚拍摄了几组腐蚀后的SEM照片,先急需测量晶粒平均尺寸,求助各位这个尺寸能用XRD测量吗?如果用Image J 或者Image pro plus具体操作步骤可以教一下吗?谢谢各位了!拜托!

如何测量晶粒平均尺寸?谢谢
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
2楼2014-10-17 20:25:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

休眠火山

禁虫 (知名作家)

XRD&SEM qq2978260443


★
小木虫: 金币+0.5, 给个红包,谢谢回帖
平均直径用XRD比SEM还好一些,直接用谢乐方程来计算
3楼2014-10-19 00:29:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

baifenzhi3

金虫 (小有名气)

★
小木虫: 金币+0.5, 给个红包,谢谢回帖
SEM 看不出晶粒大小(很多情况下, 都是很多不同方向的经历融合在一起,所以 通常 SEM 看到的是颗粒,而不是晶粒,XRD 附带的软件 都可以计算 晶粒大小(K2 strriping, instrumental broadnening and stress) 这三个破除以后,计算的才准确
开心生活
4楼2014-10-19 12:00:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

luzichuan

木虫 (正式写手)

引用回帖:
4楼: Originally posted by baifenzhi3 at 2014-10-19 12:00:04
SEM 看不出晶粒大小(很多情况下, 都是很多不同方向的经历融合在一起,所以 通常 SEM 看到的是颗粒,而不是晶粒,XRD 附带的软件 都可以计算 晶粒大小(K2 strriping, instrumental broadnening and stress) 这三个 ...

XRD好像只能测量纳米级的晶粒,我这个看着怎么着也得几个微米了。。。
5楼2014-10-20 15:55:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

olivekan

木虫 (正式写手)

激光粒度仪。

[ 发自手机版 http://muchong.com/3g ]
6楼2014-10-21 10:09:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jason

木虫 (著名写手)

★
小木虫: 金币+0.5, 给个红包,谢谢回帖
你这个图片太不清晰了
腐蚀不到位
重新做  直接量 或者划线法什么的
xrd不靠谱的啦 做材料的人都知道
Jason
7楼2014-10-21 10:53:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dcrzbc

新虫 (初入文坛)

★
小木虫: 金币+0.5, 给个红包,谢谢回帖
我们是用jade软件计算了

[ 发自小木虫客户端 ]
8楼2014-10-21 23:12:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

spongepooh

新虫 (初入文坛)

★
小木虫: 金币+0.5, 给个红包,谢谢回帖
引用回帖:
5楼: Originally posted by luzichuan at 2014-10-20 15:55:26
XRD好像只能测量纳米级的晶粒,我这个看着怎么着也得几个微米了。。。...

超过1000a就不行了
9楼2015-06-01 00:20:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhouyuwinner

金虫 (正式写手)

★
小木虫: 金币+0.5, 给个红包,谢谢回帖
楼主找到可靠的方法了吗?
10楼2017-10-20 16:21:34
