wall与wallshadow的热流密度不同是怎么回事？
|
|

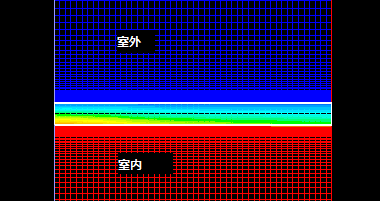

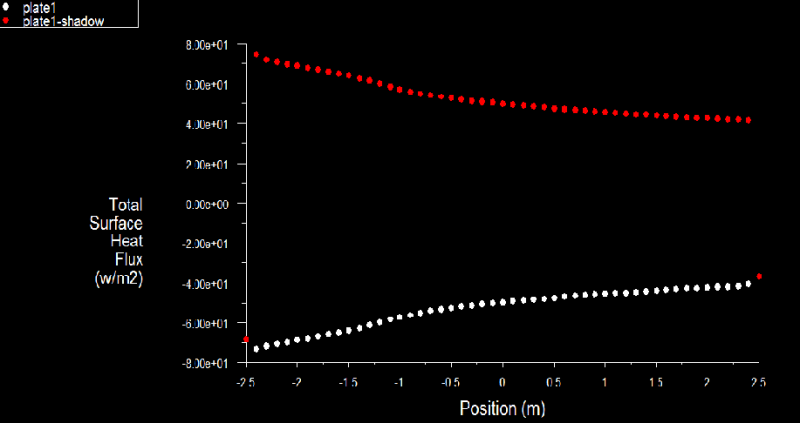

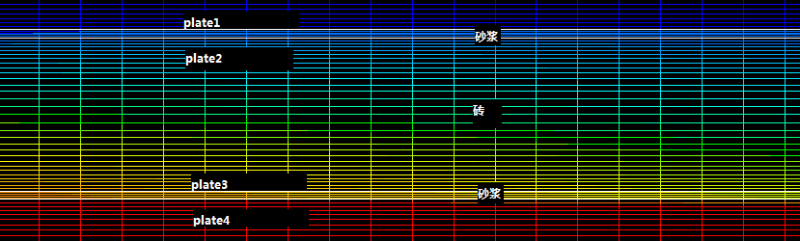

新手，最近做冬季多层墙体的热湿耦合，二维问题，首先分析温度场。模型：墙体为三层材料结构，砂浆-砖-砂浆；而且外部为室外空气流场，内部为室内空气流场，用gambit画计算域的时候先画了一个face,然后用spilt分出了各个部分，设置空气与墙体界面边界条件为wall，墙体不同材料层之间边界条件也为wall；体网格设置流体域为fluid1，fluid2，墙体设为三层solid域，solid1，solid2和solid3，导入fluent中设置边界条件时，出现wall与相对应的wallshadow 问题： 1.wall与wallshadow在设置材料时为什么修改一个，相应wallshadow也会变为相同的材料，不是两个面吗，相应adjacent cellzone不同啊？ 2.wall与wallshadow我选择了下部的材料属性，迭代计算，温度场云图如下 http://image.keyan.cc/data/bcs/2 ... _1413255076_999.png 放大后 http://image.keyan.cc/data/bcs/2 ... _1413255414_478.png； 比如说plate1是室外空气与墙体砂浆的边界，生成plate1与plate1shadow1，我选择材料为砂浆，但是得到这两个面的的热流密度却不一样，怎么回事？ http://image.keyan.cc/data/bcs/2 ... _1413255893_180.png，而且有负值，求大神赐教  无标题.png  无标题2.png  无标题3.png |
