| 查看: 4267 | 回复: 6 | ||
mazhifei521银虫 (初入文坛)
|
[求助]
ansys 边界条件中热流密度随时间变化怎么设置
|

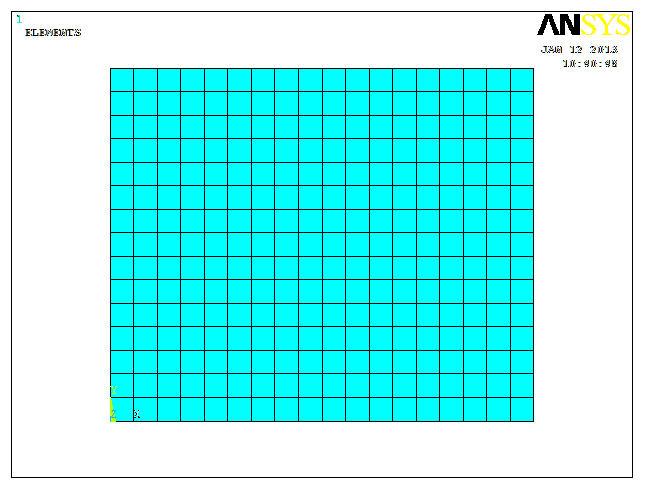

如图所示，二维平面两条边界条件热流密度随时间变化，方程为：q=a+b*squrt(t)请问各位怎么设置啊？谢谢大家！ file001.jpg |
回复此楼» 猜你喜欢
情人节自我反思：在爱情中有过遗憾吗？
已经有6人回复
-
售SCI一区文章，我:8 O5 51O 54,科目齐全,可+急
已经有3人回复
-
售SCI一区文章，我:8 O5 51O 54,科目齐全,可+急
已经有3人回复
-
售SCI一区文章，我:8 O5 51O 54,科目齐全,可+急
已经有3人回复
-
售SCI一区文章，我:8 O5 51O 54,科目齐全,可+急
已经有3人回复
-
售SCI一区文章，我:8 O5 51O 54,科目齐全,可+急
已经有3人回复
-
售SCI一区文章，我:8 O5 51O 54,科目齐全,可+急
已经有4人回复
-
售SCI一区文章，我:8 O5 51O 54,科目齐全,可+急
已经有4人回复
-
售SCI一区文章，我:8 O5 51O 54,科目齐全,可+急
已经有4人回复
-
售SCI一区文章，我:8 O5 51O 54,科目齐全,可+急
已经有4人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- ansys焊接模拟过程中出现的错误
已经有7人回复
- ansys 13.0 网格划分和边界定义怎么设置，拜求高手
已经有13人回复
- Ansys CFX中怎么设置超声速出口速度边界条件
已经有9人回复
- ansys热计算边界条件问题
已经有9人回复
- 【求助】fluent二维模型中热流密度的设置
已经有12人回复
- 【求助】ANSYS LS-DYNA 边界条件问题
已经有8人回复
- 【讨论】ansys如何加载高斯分布的热流密度？
已经有13人回复
2楼2013-01-13 10:18:56
sunhh.aero
铜虫 (初入文坛)
- 应助: 3 (幼儿园)
- 金币: 357.3
- 帖子: 37
- 在线: 72.3小时
- 虫号: 2215112
- 注册: 2012-12-30
- 性别: GG
- 专业: 工程热物理相关交叉领域
3楼2013-01-14 20:48:39
mazhifei521
银虫 (初入文坛)
- 应助: 5 (幼儿园)
- 金币: 303.4
- 帖子: 47
- 在线: 27.7小时
- 虫号: 2178584
- 注册: 2012-12-10
- 性别: GG
- 专业: 钢铁冶金
4楼2013-01-14 23:53:38
sunhh.aero
铜虫 (初入文坛)
- 应助: 3 (幼儿园)
- 金币: 357.3
- 帖子: 37
- 在线: 72.3小时
- 虫号: 2215112
- 注册: 2012-12-30
- 性别: GG
- 专业: 工程热物理相关交叉领域
★ ★
xiegangmai: 金币+2, 谢谢参与！ 2013-04-15 23:43:04
xiegangmai: 金币+2, 谢谢参与！ 2013-04-15 23:43:04
|
首先准备个数据文件，txt格式的就可以，不需要什么文件头。两列，第一列为时刻，第二列为对应的热流值。 然后在GU界面下操作 首先定义数组，菜单 parameters-array parameters-define/edit 进入后选add,弹出一个窗口，parameter name 随便取个，选table类型，把i,jk中第一个空设置成之前数据文件的行数，其他默认为1. var1row 后面的空填TIME.就定义好这个表格型数组了。 给数组赋值，菜单 parameters-array parameters-read from file选中之前编辑好txt文件。读入就赋值成功了。 然后就是加载了，在GUI界面下有直接加载table型边界条件的操作，直接加载就是了 |
5楼2013-01-15 21:15:04
mazhifei521
银虫 (初入文坛)
- 应助: 5 (幼儿园)
- 金币: 303.4
- 帖子: 47
- 在线: 27.7小时
- 虫号: 2178584
- 注册: 2012-12-10
- 性别: GG
- 专业: 钢铁冶金
6楼2013-01-16 14:59:14
a1993b522
银虫 (小有名气)
- 应助: 0 (幼儿园)
- 金币: 5.4
- 散金: 104
- 帖子: 124
- 在线: 192.7小时
- 虫号: 2414043
- 注册: 2013-04-12
- 性别: GG
- 专业: 工程热物理相关交叉领域
7楼2013-04-15 11:12:09
