请教超电容充放电曲线下面的面积代表输入与输出的能量吗？
|

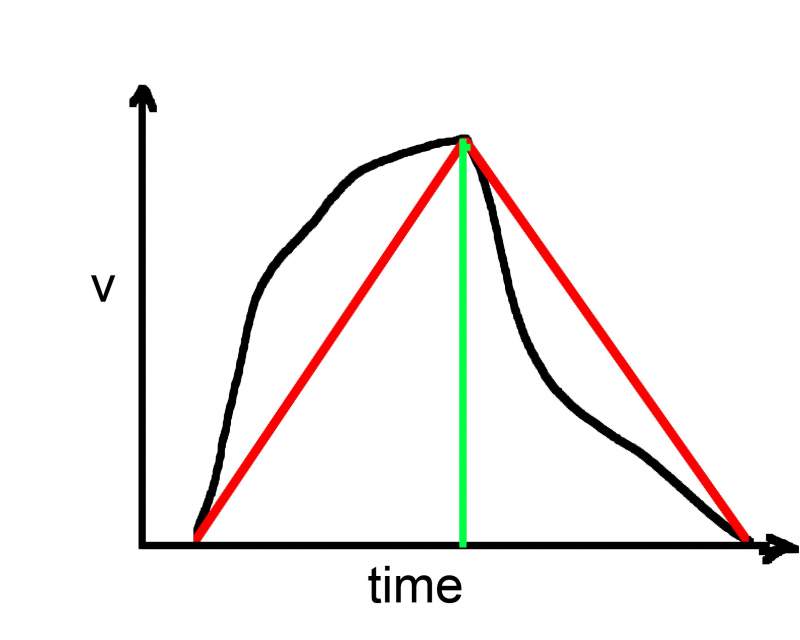

如图，黑色充电曲线下的面积与放电曲线下的面积是相差较大的，但是红色充电曲线与放电曲线下的面积基本相同，假设这两个曲线是在相同电流密度下测试的，则通过充放电曲线利用公式C - It/(ΔVm),计算出的比电容是一致的，有两个问题，1.用公式计算黑色充放电曲线的比电容是不合理的，（但是文献上都这么计算，有点矛盾），2.曲线下的面积不代表充入电量和放出电量，只是一个电化学特征曲线（但是有没有具体理论证明这个结论）？谢谢高手指点！ 未标题-1.jpg |
