[求助] 使用Origin作图已有1人参与

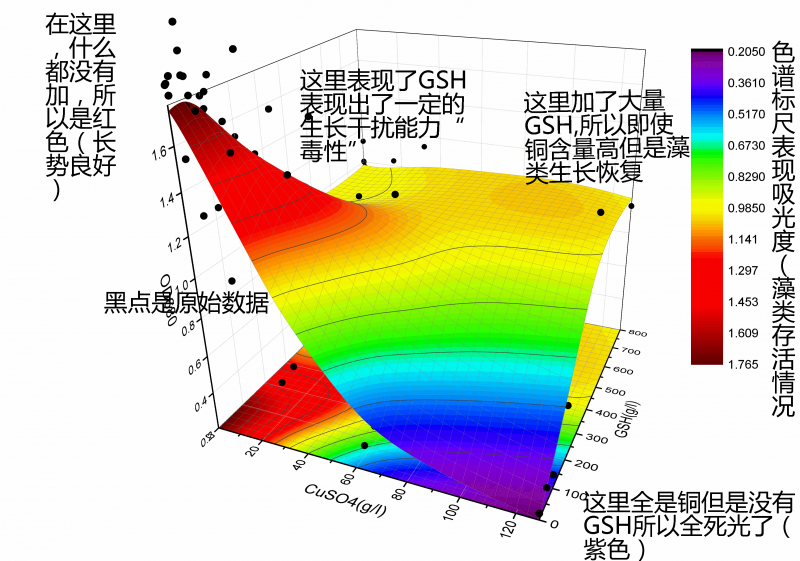

被交给了附件中的数据，要求做成附件中的图片，但是完全不知道怎么处理……


回复此楼

» 本帖附件资源列表

欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
附件 1 : 原始.xlsx

2014-10-10 18:43:12, 10.84 K

» 猜你喜欢

散金币，求好运，祝面上顺利！已经有81人回复
华东师范大学芯片设计徐珑真实水平咋样已经有1人回复
物理学I论文润色/翻译怎么收费? 已经有192人回复
调剂已经有0人回复
【新加坡】纳米电子器件项目组有“联合培养博士生”名额已经有0人回复
中德博士后2026项目5月30日截止- 国内博士后入站、德国两年全职已经有0人回复
面向全球申请人的中德博士后2026项目5月30日截止- 国内博后入站德国两年全职已经有0人回复
【新加坡】纳米电子器件项目组有“联合培养博士生”名额已经有2人回复
重庆交大材料学院26年硕士招生复试实施细则已出。欢迎加入光子学微结构与器件课题组。已经有0人回复
北工大宋晓艳教授团队招收2026年9月入学博士【学博和专博名额均有】！已经有1人回复
天津城建大学理学院化学、环境工程、材料物理等方向接收10人已经有0人回复

» 本主题相关价值贴推荐，对您同样有帮助:

1楼 2014-10-10 18:44:15

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

dcpo

金虫 (小有名气)

应助: 8 (幼儿园)
金币: 1649.7
红花: 9
帖子: 111
在线: 52.4小时
虫号: 1745706
注册: 2012-04-09

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
Scilit: 金币+10, ★★★★★最佳答案, 谢谢~ 2014-10-12 00:21:01

0. 確認Origin的版本至少為9.0.
1. 把前面的七行十三列數據複製到一個Workbook里

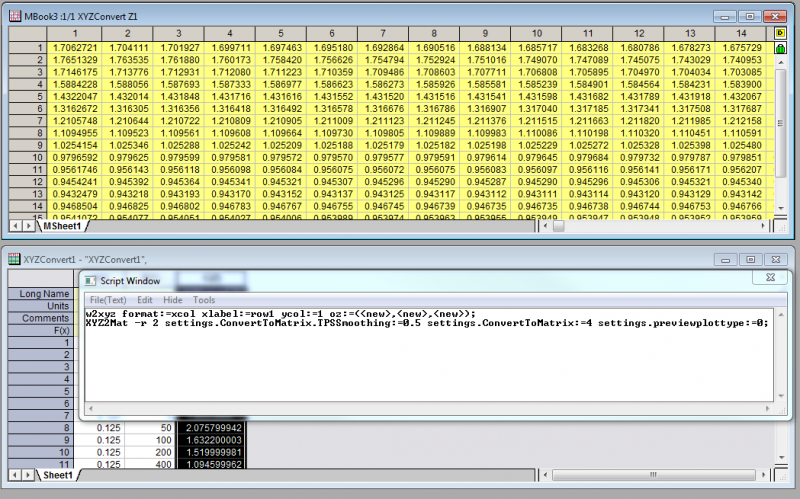

2. 在Script Window里執行以下命令：
w2xyz format:=xcol xlabel:=row1 ycol:=1 oz:=(<new>,<new>,<new>

（即在Script Window里輸入上面的代碼后敲回車鍵，執行之後會在行末自動加上一個分號）
這时得到一個Workbook叫XYZConvert1. (名字可能稍有不同)
3. 用鼠標點擊XYZConvert1的第三列C(Z)的位置，即可全部選中該列，再在Script Window里執行以下命令：
XYZ2Mat -r 2 settings.ConvertToMatrix.TPSSmoothing:=0.5 settings.ConvertToMatrix:=4 settings.previewplottype:=0
这里得到一个Matrix叫MBook3.

4. 通過菜單選擇Plot->3D Surface->Colormap Surface with Projection. 在Plot Details對話框把Projection的Surface->Display->Shift in Z by percent of scale range的值設為0.

5. 選中上面提到的XYZConvert1里的C(Z)，拖動右上角的小正方形黑點至上一步畫出的圖里。

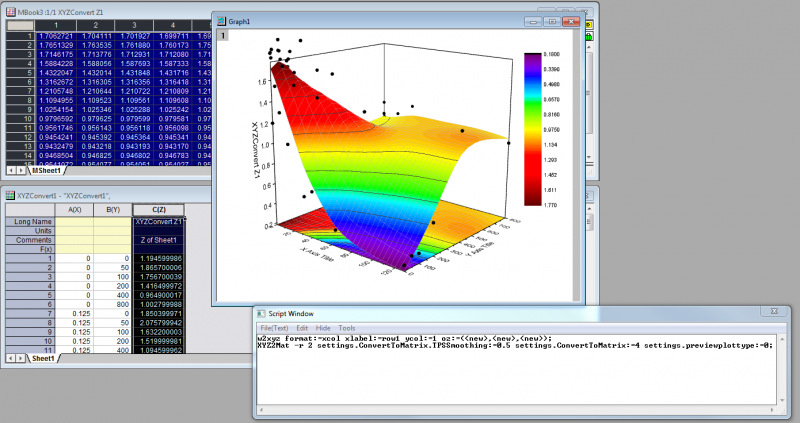

6. 細調Plot Details對話框里的參數，即可得到下圖：
