[求助] 圆柱管道内的气体流动换热,怎么没有压降? 已有2人参与

模型就是一个直径1mm  长度50mm的圆柱体。  二氧化碳流动进入,与恒温的壁面对流换热,不存在相变。
   网格就直接用Gambit画的最普通的网格,几十万个。
想看看温度降低情况  和 压强降低多少

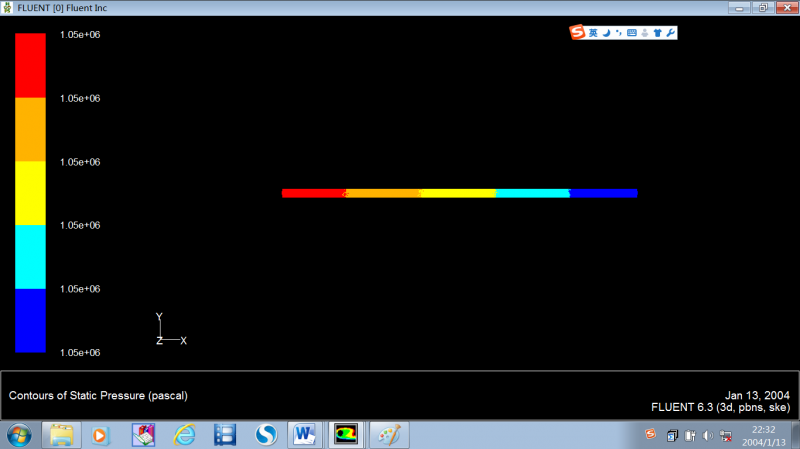

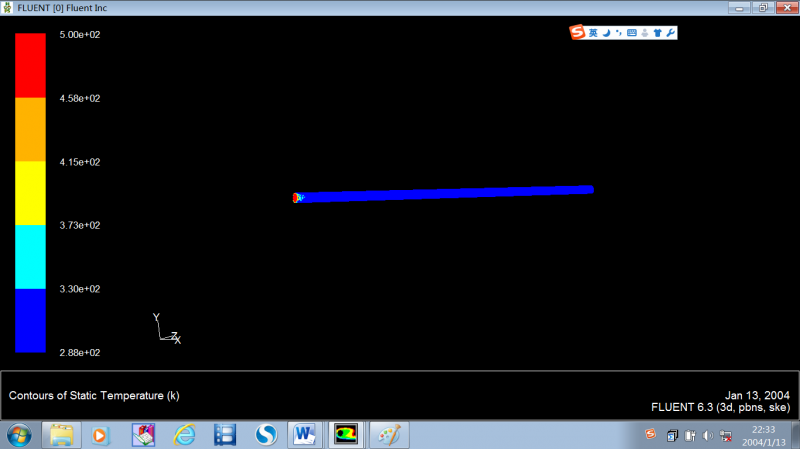

     结果,气体温度从初始的500K降低到280多K,压力却从基本不变,只改变了十几个帕斯卡,奇了怪了。
           按照克拉伯龙方程,pV=nRT
                        P/T=nR/V,  既然气体都在管道里,这个应该为常数。
              T都降低了40%多了,为啥p还能安然不变呢???

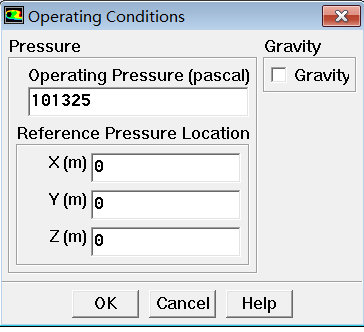

     一些边界条件设置和如下图:

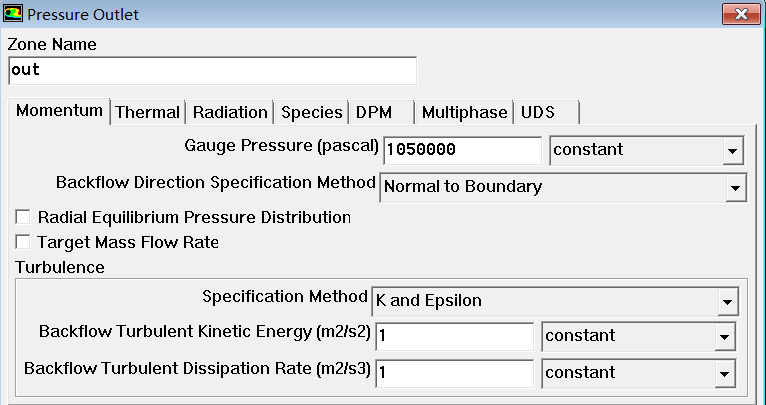

   20m/s速度入口边界,压力出口边界。

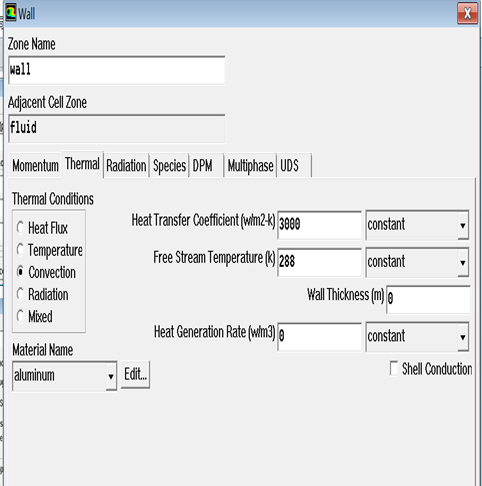

       管道恒壁温,288K。  管道内气体与管道壁面的对流换热系数为3000w/(m2.K)
圆柱管道内的气体流动换热,怎么没有压降?
圆柱管道内的气体流动换热,怎么没有压降?-1
圆柱管道内的气体流动换热,怎么没有压降?-2
圆柱管道内的气体流动换热,怎么没有压降?-3
圆柱管道内的气体流动换热,怎么没有压降?-4
   到底压降为何这么小呢?
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

学海无涯乐作舟
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小七工作室1

新虫 (著名写手)

【答案】应助回帖

感谢参与,应助指数 +1
检查下设置吧   压降本来也不大
2楼2014-09-28 16:06:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

千里平原

新虫 (小有名气)

引用回帖:
2楼: Originally posted by 小七工作室1 at 2014-09-28 16:06:56
检查下设置吧   压降本来也不大

压降为何不大?

[ 发自手机版 http://muchong.com/3g ]
学海无涯乐作舟
3楼2014-09-28 19:23:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hsyEsperanto

金虫 (正式写手)

【答案】应助回帖

你这个是流体系统(开口系),不是刚性容器闭口系,密度是可以变的。
压降服从管内流沿程损失公式(达西),气体粘性本来很小,手算估计时几乎可以按无粘算,当然压降基本没有。而密度会下降,即n/V减小。

结果初看挺对的。
4楼2014-10-09 08:46:47
