[求助] 怎么测量大径、短管道的气体流量 已有4人参与

我设计一个热泵干燥系统，需要一个测量气体的流量计

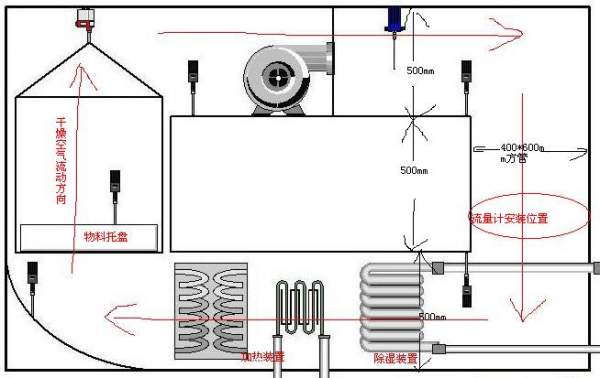

气体的温度约70度，0.4m*0.6m的矩形管道，管道长度约1.5米含有两个直角弯头，如图

但我找的所有的气体流量计都是对前后直管段长度有要求，最少也要前5D后3D，我根本没法实现。
如果变径的话，我的就会产生两个问题，1，这么短的管道内缩小口径会使流动更加不均匀
2，我需要空气正对这换热器吹，那么在风机出口处缩径后，在换热器前面又得扩径， 简直无法实现。
到底要怎么办对这干燥空气进行量化呢？只测量风速的话也太不准确了，但是测量流量改怎么做呢
怎么测量大径、短管道的气体流量
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
人的一生不会永远如旭日东升，也不会永远痛苦潦倒，反复地浮沉正是磨练。因此浮出时不必骄傲，沉底时不要悲观。永远以率直谦虚的态度，乐观进取、向前迈进！
1楼 2013-12-24 22:30:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fxwangwei87

金虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
你就是安装流量计也是不太准确。你不考虑一下风速平均一下？平均风速*体积不就是气体流量了啊。还有你先只开那个鼓风机试试呗？预实验一下，看看测量效果咋样.....
赞一下 回复此楼
做一只快乐的小金虫，专心科研，面朝大海，春暖花开~~~~
2楼2013-12-24 22:51:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fxwangwei87

金虫 (著名写手)
引用回帖:
2楼: Originally posted by fxwangwei87 at 2013-12-24 22:51:42
你就是安装流量计也是不太准确。你不考虑一下风速平均一下？平均风速*体积不就是气体流量了啊。还有你先只开那个鼓风机试试呗？预实验一下，看看测量效果咋样.....

对了，你的那个风机呀，我琢磨了一下，貌似有标准的流量的吧？不能根据这些参数，结合你测试的风机的电流电压来确定一下流量？
赞一下 回复此楼
做一只快乐的小金虫，专心科研，面朝大海，春暖花开~~~~
3楼2013-12-24 23:01:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chengtong199

金虫 (小有名气)
引用回帖:
3楼: Originally posted by fxwangwei87 at 2013-12-24 23:01:54
对了，你的那个风机呀，我琢磨了一下，貌似有标准的流量的吧？不能根据这些参数，结合你测试的风机的电流电压来确定一下流量？...

谢谢王博士，我都不知道该怎么办了。哎。
赞一下 回复此楼
人的一生不会永远如旭日东升，也不会永远痛苦潦倒，反复地浮沉正是磨练。因此浮出时不必骄傲，沉底时不要悲观。永远以率直谦虚的态度，乐观进取、向前迈进！
4楼2013-12-26 11:42:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fxwangwei87

金虫 (著名写手)
引用回帖:
4楼: Originally posted by chengtong199 at 2013-12-26 11:42:11
谢谢王博士，我都不知道该怎么办了。哎。...

你别暴漏我的信息呀.....你导师是干什么的？这个你有想法，到底能不能行的通，找你导师商量商量.....不行就根据自己的想法来试验一下。
赞一下 回复此楼
做一只快乐的小金虫，专心科研，面朝大海，春暖花开~~~~
5楼2013-12-26 12:43:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chengtong199

金虫 (小有名气)
引用回帖:
5楼: Originally posted by fxwangwei87 at 2013-12-26 12:43:37
你别暴漏我的信息呀.....你导师是干什么的？这个你有想法，到底能不能行的通，找你导师商量商量.....不行就根据自己的想法来试验一下。...

嗯。老师机械的，做过一点干燥
赞一下 回复此楼
人的一生不会永远如旭日东升，也不会永远痛苦潦倒，反复地浮沉正是磨练。因此浮出时不必骄傲，沉底时不要悲观。永远以率直谦虚的态度，乐观进取、向前迈进！
6楼2013-12-26 14:13:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhixian-ma

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
大管径适合用均速管；但你这种情况最好用毕托管，按照风量测试布点方法，测出流道断面上多点流速，然后计算出断面平均流速；建议测点布置在表冷器后，经过表冷器后的流场会相对均匀 一些。此外，你这个系统能保证气流正对换热器吹？连最起码的导流都没有！
赞一下 回复此楼
静，俭，悟，生，成
7楼2013-12-27 19:59:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shakic

金虫 (初入文坛)

流量计专家

【答案】应助回帖

速度式流量计都需要必要的前后直管段，只有容积式流量计、科氏力质量流量计不需要前后直管段。
因此，鉴于您的这个现场条件：
1、如果对精度要求不是很高，就选1台SHQL插入式热式气体质量流量计，不需要缩径或更换管道，无需温度压力补偿，直接测量标况体积流量，估计精度在2-3%左右，流量显示会有波动。
2、如果对精度要求很高，就要选3台插入式热式气体质量流量计，取其平均值。
请注意：您这个测量点的空气标况体积流量也就是风机进口处空气的标况体积流量。如果要求显示很平稳，可以在风机进口处安装足够的直管段来测量。
赞一下 回复此楼
8楼2014-01-01 09:57:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chengtong199

金虫 (小有名气)
引用回帖:
8楼: Originally posted by shakic at 2014-01-01 09:57:17
速度式流量计都需要必要的前后直管段，只有容积式流量计、科氏力质量流量计不需要前后直管段。
因此，鉴于您的这个现场条件：
1、如果对精度要求不是很高，就选1台SHQL插入式热式气体质量流量计，不需要缩径或更换 ...

谢谢你!
回复此楼
人的一生不会永远如旭日东升，也不会永远痛苦潦倒，反复地浮沉正是磨练。因此浮出时不必骄傲，沉底时不要悲观。永远以率直谦虚的态度，乐观进取、向前迈进！
9楼2014-01-01 16:07:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

403536356

新虫 (初入文坛)

【答案】应助回帖

这种情况，不好测，热式质量流量计也不会很准，而且昂贵。建议热式风速仪就可以，测到风速，然后乘以截面积，就是体积流量。
赞一下 回复此楼
10楼2014-01-14 14:13:40
